Lautsprecher der SM‑Serie
Schnelle und einfache Installation
SM 3 · SM 26 · SM 28
Die Lautsprecherboxen der SM-Serie von Extron haben ein innovatives, patentiertes Wandmontagesystem. Mit der nicht sichtbaren Montagelösung installieren Sie Ihre Lautsprecher weitaus schneller, da bereits während der Rohbauphase die Lautsprecherkabel mit den integrierten Kontaktstiften verbunden werden können. Zur Endmontage schieben Sie den Lautsprecher einfach über die Montagevorrichtung und mit nur einem „Klick“ sitzt er sicher am richtigen Platz. Der Lautsprecher ist dann automatisch mit den Kontaktstiften verbunden. Durch einen versteckten Verriegelungsmechanismus mit speziellem Schlüssel ist der Lautsprecher vor Diebstahl geschützt.
Der SM 3 verfügt zudem über einen großen Frequenzbereich mit breiter Abdeckung in einem kompakten Gehäuse. Dies optimiert die Sprachverständlichkeit und die Wiedergabe von Musik.
Darüber hinaus bietet der SM 26 einen breiten Frequenzbereich für eine leistungsstarke Wiedergabe von Sprache und Musik. Er ist als Standardmodell für 8 Ω oder als SM 26T-Version für 8 Ω- und 70/100 V-Betrieb erhältlich.
Der SM 28 hat einen Frequenzbereich von 59 Hz bis 22 kHz für eine präzise Sprach- und detaillierte Musikwiedergabe. Er ist standardmäßig für 8 Ω oder als SM 28T-Version für 8 Ω-Direkt- und 70/100 V-Betrieb verfügbar. Darüber hinaus hat der SM 28T einen sechsstufigen Wahlschalter für eine Leistung bis zu 64 W.
Merkmale
SM 3
-
Gehäuse mit Bassreflex-Öffnung
Bietet einen erweiterten niedrigen Frequenzgang
-
Unterstützt die Installation in mehreren Arbeitsschritten
Das Montagesystem wird in der Rohbauphase installiert, die Lautsprechermontage erfolgt später
-
76 mm-Breitbandtreiber
Bietet einen breiten Frequenzgang und Abstrahlwinkel
-
Montagelösungen im Lieferumfang enthalten
0°- und 10°-Montagelösungen für flexible Installationsoptionen

-
Versteckte Lautsprecherkontakte
Einfache Installation ohne Kabelanschlüsse
-
Nicht sichtbares Montagesystem
Mit einem Klick rastet der Lautsprecher vollständig ein und ist sicher befestigt
-
Diebstahlsicher
Abschließbarer Entriegelungsknopf zum Schutz vor Diebstahl
-
In Schwarz oder Weiß erhältlich
Robustes Gehäuse
SM 26
-
Gehäuse mit zwei Bassreflex-Öffnungen
Bietet einen erweiterten niedrigen Frequenzgang
-
Unterstützt die Installation in mehreren Arbeitsschritten
Das Montagesystem wird in der Rohbauphase installiert, die Lautsprechermontage erfolgt später
-
Zwei-Wege-Lautsprecher
6,5 Zoll (165 mm)-Tieftöner mit großem Hub und 1 Zoll (25 mm)-Hochtöner mit Seidenkalotte
-
Montagelösungen im Lieferumfang enthalten
0°- und 10°-Montagelösungen für flexible Installationsoptionen

-
Versteckte Lautsprecherkontakte
Einfache Installation ohne Kabelanschlüsse
-
Nicht sichtbares Montagesystem
Mit einem Klick rastet der Lautsprecher vollständig ein und ist sicher befestigt
-
Diebstahlsicher
Abschließbarer Entriegelungsknopf zum Schutz vor Diebstahl
-
In Schwarz oder Weiß erhältlich
Robustes Gehäuse
SM 28
-
Gehäuse mit zwei Bassreflex-Öffnungen
Bietet einen erweiterten niedrigen Frequenzgang
-
Unterstützt die Installation in mehreren Arbeitsschritten
Das Montagesystem wird in der Rohbauphase installiert, die Lautsprechermontage erfolgt später
-
Zwei-Wege-Lautsprecher
8 Zoll (203 mm)-Tieftöner mit großem Hub und 1,1 Zoll (28 mm)-Hochtöner mit Seidenkalotte
-
Montagelösungen im Lieferumfang enthalten
0°- und 10°-Montagelösungen für flexible Installationsoptionen

-
Versteckte Lautsprecherkontakte
Einfache Installation ohne Kabelanschlüsse
-
Nicht sichtbares Montagesystem
Mit einem Klick rastet der Lautsprecher vollständig ein und ist sicher befestigt
-
Diebstahlsicher
Abschließbarer Entriegelungsknopf zum Schutz vor Diebstahl
-
In Schwarz oder Weiß erhältlich
Robustes Gehäuse

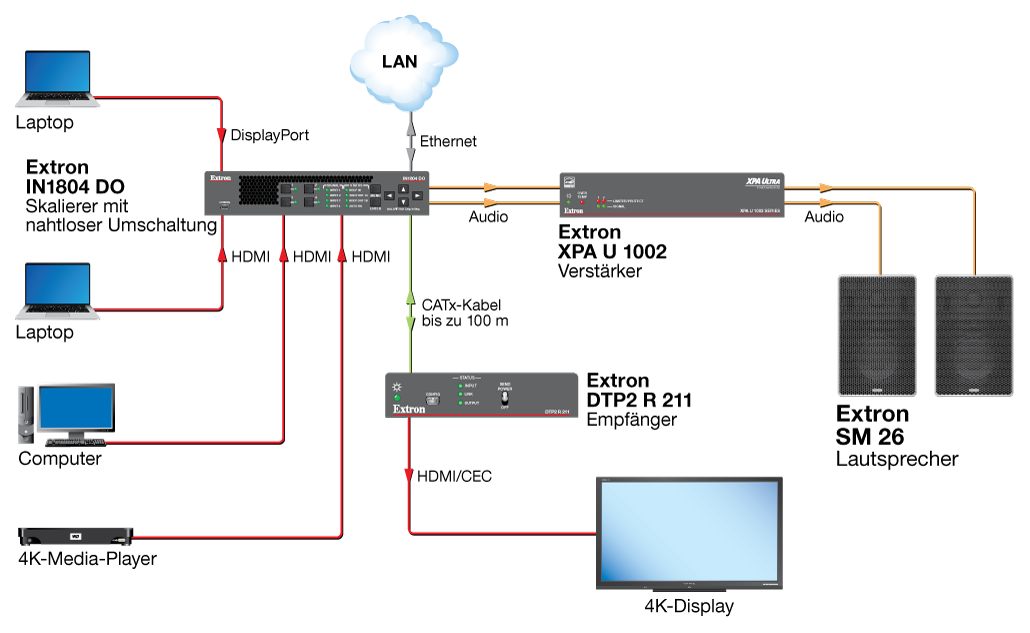

Anwendungsbeispiel
In diesem Präsentationsbereich können die AV-Quellen mit einem IN1804 DO über LAN-Steuerung ausgewählt werden. Das gewählte Videosignal wird dann zu einem 4K-Display über eine DTP-Verbindung für eine größere Reichweite gesendet. Audio wird zu einem Lautsprecherpaar der SM-Serie über einen XPA U 1002-Audioverstärker übertragen.
Installation der SM-Serie

Ziehen Sie das Lautsprecherkabel heraus.

Befestigen Sie die Platte an der Wand und verbinden Sie das Lautsprecherkabel mit den Kontaktstiften an der Platte.

Schieben Sie den Lautsprecher auf die Platte. Der Lautsprecher kann mit dem mitgelieferten Schlüssel arretiert werden.
