Pixelgenaues Video Äußerst geringe Latenz Niedrige Bitraten
Vorrätig
NAV Pro AV über IP
Die einzige Lösung speziell für Firmen-Netzwerke
NAV® ist die einzige kompromisslose Pro AV über IP-Lösung für die Verteilung und Umschaltung hochqualitativer Video- und Audiosignale mit äußerst geringer Latenz und niedrigen Bitraten über ein Ethernet-Netzwerk. Es bietet eine bahnbrechende Leistung in Echtzeit mit sichtbar verlustfreiem Video über IP mit Auflösungen bis zu 4K bei 60 Hz mit 4:4:4-Farbabtastung und extrem geringer Latenz. Die NAV-Serie ist die einzige Lösung mit sowohl 1 Gbps- als auch 10 Gbps-Kodierern und -Decodern, die vollständig miteinander kompatibel sind. Die NAV-Produkte können eine leistungsstarke, IP‑basierte Video- und Audio-Matrix bilden, in dem sie die Flexibilität eines IP‑basierten Systems mit den integrationsfreundlichen Funktionen zur Video- und Audioumschaltung der konventionellen Extron-Kreuzschienen kombinieren.
Merkmale
Intelligent Selective Streaming-Technologie
PURE3® beinhaltet ISS (Intelligent Selective Streaming), eine Extron‑exklusive Streamingtechnologie, die Low Motion-Inhalte des Videos für eine gesteigerte Streaming-Performance nutzt. Der hocheffiziente PURE3-Codec reduziert signifikant die Bandbreitenanforderungen und fördert so eine gesteigerte Skalierbarkeit für PURE3-Implementierungen.
Vollständige Interoperabilität zwischen 1G- und 10G-Infrastrukturen
Als einzige Lösung mit nahtloser, vollständiger Interoperabilität zwischen 1 Gbps- und 10 Gbps-Geräten, nutzt NAV die PURE3-Codec-Technologie zum Streaming von Videosignalen von 1 Gbps-Kodierern zu 10 Gbps-Decodern oder zur Reduzierung der Bitraten von 10 Gbps-Kodierern, so dass die Streams von den 1 Gbps-Decodern dekodiert werden können.
Verteilung von HDCP 2.3-geschützten Inhalten
Stellt die Wiedergabe von geschützten Medieninhalten und die Zusammenarbeit mit anderen HDCP-konformen Geräten sicher.
Integration mit AES67-Audiogeräten
Unterstützt den AES67-Standard zur Übertragung von Audio über IP‑Netzwerke und erleichtert so die Integration mit den DSP-Prozessoren der DMP Plus oder anderen IP‑fähigen Audiokomponenten. Der AES67-Standard ermöglicht die Interoperabilität zwischen den heutzutage am häufigsten verwendeten Protokollen für Netzwerkaudio über IP‑Produkte, so dass eine flexible Verteilung der Audiosignale gewährleistet wird.
Hochgradig skalierbare Lösungen für zukünftige Anforderungen
Mit der Fähigkeit, Tausende von Endpunkten zu verwalten, sind die NAV-Lösungen äußerst skalierbar und können zusammen mit Ihrer Organisation wachsen.
Übertragung von sichtbar verlustfreiem Video in Echtzeit
Streamt professionelles Video mit besonders geringer Latenz mithilfe von Extrons einzigartiger, auf Wavelet basierender PURE3-Codec-Technologie, die eine außergewöhnliche Nutzererfahrung und Reaktionszeit in unternehmenskritischen Anwendungen garantiert.
SmartGlide™ KVM-Arbeitsplatz
NAV unterstützt bis zu 4 Displays in einer 1xN- oder 2x2-Anordnung, die mit einer Maus und Tastatur gesteuert werden. Die SmartGlide KVM-Umschaltung ermöglicht eine automatische, schnelle und nahtlose Umschaltung mit Maus und Tastatur, da die Maus von einem Display des NAV-Arbeitsplatzes zum nächsten gleiten kann. Die NAV-SmartGlide-Fokusfunktion kann optional eine Umrandung um das aktive Display anzeigen, wenn die Maus von einem Display zum nächsten gleitet wird. NAV unterstützt zudem die Erweiterung von anderen USB 2.0-Geräten, wie z. B. Kameras und Laufwerke.
Management von einem einzigen Punkt aus
NAVigator ist ein optionales Hardwaregerät für die sichere Verwaltung und Steuerung großer Anwendungen mit der Möglichkeit zur Masseneinrichtung und -konfiguration. Weiterhin bietet der Systemmanager eine einfache Umschaltung und umfangreiche Funktionen zur Überwachung, Diagnose und Fehlerbehebung.
Sichere Steuerung
Die besonders sichere NAV-Plattform unterstützt die 802.1X port-basierte Netzwerkzugangskontrolle und Microsoft® Active Directory für ein einfaches Nutzermanagement und zur Gruppenauthentifizierung und hilft bei der Aufrechterhaltung strenger Sicherheitsrichtlinien. Darüber hinaus bietet die NAV-Serie SRTP-Unterstützung (Secure Real-Time Transport Protocol) für die Verschlüsselung, Nachrichtenauthentifizierung und Datenintegrität von Video- und Datenstreams.
Kodierer
-
Mini USB-Anschluss für einen einfachen Zugang für Konfigurationsänderungen und Updates
-
Status-LEDs erleichtern die Überprüfung der HDMI- und Audioeingänge sowie des HDCP-Status
-
LEDs zur Anzeige vorhandener AV- und USB-Streams
-
USB-LED für den Status der USB-Verbindung
-
LAN-Status-LEDs für die Streaming- und Ethernet-Erweiterungsverbindung
-
ID-LED und Taste zur schnellen Identifizierung von Einheiten auf dem Netzwerk
-
HDMI-Eingang und Durchschliff mit 4K/60-Unterstützung und 4:4:4-Farbabtastung
-
Eingang an 5-poliger Schraubklemmleiste für symmetrisches oder unsymmetrisches, analoges Audio
-
Steuerungsanschluss der Pro-Serie mit RS‑232 und IR zur Fernsteuerung. Tally- und Schließkontakt-Anschlüsse unterstützen Extron Show Me-Kabel.
-
USB-C-Anschluss unterstützt USB 2.0 zur Vereinfachung von KVM-Anwendungen
-
Singlemode- oder Multimode-LC-Anschluss nach Industriestandard zum Streaming und Management über 10 Gbps-Netzwerke bietet ausreichend Bandbreite für sichtbar verlustfreies Video
-
RJ-45 1 Gbps-Erweiterungsanschluss ermöglicht die Verbindung mit entfernt stehenden LAN-Geräten
Dekodierer
-
Mini USB-Anschluss für einen einfachen Zugang für Konfigurationsänderungen und Updates
-
Status-LEDs erleichtern die Überprüfung der HDMI- und Audioeingänge sowie des HDCP-Status
-
LEDs zur Anzeige vorhandener AV- und USB-Streams
-
USB-LED für den Status der USB-Verbindung
-
LAN-Status-LEDs für die Streaming- und Ethernet-Erweiterungsverbindung
-
ID-LED und Taste zur schnellen Identifizierung von Einheiten auf dem Netzwerk
-
HDMI-Eingang und Durchschliff mit 4K/60-Unterstützung und 4:4:4-Farbabtastung
-
Eingang an 5-poliger Schraubklemmleiste für symmetrisches oder unsymmetrisches, analoges Audio
-
Steuerungsanschluss der Pro-Serie mit RS‑232 und IR zur Fernsteuerung. Tally- und Schließkontakt-Anschlüsse unterstützen Extron Show Me-Kabel.
-
USB-C-Anschluss unterstützt USB 2.0 zur Vereinfachung von KVM-Anwendungen
-
Singlemode- oder Multimode-LC-Anschluss nach Industriestandard zum Streaming und Management über 10 Gbps-Netzwerke bietet ausreichend Bandbreite für sichtbar verlustfreies Video
-
RJ-45 1 Gbps-Erweiterungsanschluss ermöglicht die Verbindung mit entfernt stehenden LAN-Geräten
PURE3-Codec
Extrons patentierter PURE3-Codec ist kein umfunktionierter Codec, der für das Streaming von digitalen Kino-, Sicherheitsvideo-, Broadcast- oder Internet-Inhalten entwickelt wurde. PURE3 ist eine bahnbrechende, vielseitige und spezialgefertigte Codec-Technologie, die speziell für die Pro AV konzipiert wurde. Seit mehr als 20 Jahren entwickelt Extron Lösungen zur Videoübertragung und Signalverarbeitung für eine kompromisslose Bildqualität und Leistung. Auf der Grundlage unseres Fachwissens in Bezug auf Videoübertragung und unserer Kenntnisse des Pro AV-Markts und entsprechender Anwendungen, haben wir PURE3 von Grund auf für die einzigartigen Anforderungen der professionellen AV‑Industrie entworfen.
Äußerst geringe Latenz
Streamt professionelles Video mit besonders geringer Latenz mithilfe von Extrons einzigartiger, auf Wavelet basierender PURE3-Codec-Technologie, die eine außergewöhnliche Nutzererfahrung und Reaktionszeit in unternehmenskritischen Anwendungen garantiert.
Sichtbar verlustfrei
PURE3 ist eine einzigartige, auf Wavelet basierende Komprimierungstechnologie, die viele der Leistungseigenschaften standardisierter Komprimierungssysteme übersteigt. Videosignale werden mit 4:4:4-Farbquantisierung kodiert, wobei die ursprüngliche Qualität der Quelle und native Auflösung beibehalten werden. Darüber hinaus ermöglicht die exklusive ISS (Intelligent Selective Streaming)-Technologie von PURE3 eine sichtbar verlustfreie Videoübertragung in Echtzeit sogar bei niedrigen Bitraten. ISS zusammen mit der hohen Störfestigkeit gegenüber Netzwerkfehlern und integrierter Fehlerunterdrückung von PURE3 bieten eine unvergleichliche, bahnbrechende Übertragung von sichtbar verlustfreiem Video.
4:4:4-Farbabtastung
HDMI bis zu 4K bei 60 Hz (4096 x 2160) mit vollständiger 4:4:4-Farbunterabtastung gewährleistet die korrekte Reproduktion der Quellenbilder ohne Detailverluste. Viele konkurrierende AV über IP-Lösungen nutzen 4:2:2- oder 4:2:0-Farbunterabtastung, wobei Farbdetails für niedrigere Bitraten eingetauscht werden. So eine Farbunterabtastung ist vielleicht noch bei Full-Motion-Videoinhalten akzeptabel, hat aber oft einen Einfluss auf die Klarheit des PC-generierten Inhalts. Die NAV-Systeme sind eine kompromisslose Lösung, die den PURE3-Codec für niedrige Bitraten bei gleichzeitig überragender Bildqualität verwenden.
4:2:2-Farbunterabtastung
4:4:4-Farbabtastung
Fehlerunterdrückung
Eine hohe Störfestigkeit gegenüber Netzwerkfehlern gewährleistet eine zuverlässige Übertragung hochqualitativer Bilder mit der Möglichkeit Fehler, sogar bei hohen Paketverlusten, zu unterdrücken. Bilddaten von vorherigen Bildern werden im Dekodierer zur Verwendung bei Paketverlusten bewahrt. Wenn ein Paketfehler auftritt, werden diese Daten dafür genutzt, um die fehlenden Informationen zu verbergen. In so einem Fall verhindert die PURE3-Fehlerunterdrückung das Ansteigen der Latenz oder das Hinzufügen von Overhead, wie es bei der von Drittanbietern genutzten FEC (Forward Error Correction)-Technologie geschieht.
PURE3-Fehlerunterdrückung auf einem einzelnen Bild
So funktioniert die PURE3-Fehlerunterdrückung: Ein Netzwerkfehler wurde im bestehenden Videobild unterdrückt. Er wurde in einem kleinen Bereich lokalisiert und das folgende Bild mit neuen, korrekten Abbildungen aktualisiert.
PURE3-Fehlerunterdrückung bei einer Reihe aufeinanderfolgender bewegter Videobilder
Vielseitige Management-Tools
Extron NAVigator ist eine Hardware-Anwendung zum Sicherheitsmanagement, Konfiguration und Steuerung von NAV Pro AV über IP-Systemen. Nutzen Sie den anwenderfreundlichen, webbasierten NAV-Systemmanager zur Konfiguration, Überwachung und Steuerung, Sicherung und Wiederherstellung, Diagnose und Fehlerbehebung. Die Basisversion des NAVigator-Systems unterstützt 16 Endpunkte und kann mit LinkLicense auf 48, 96 oder 240 Geräte erweitert werden. Mehrere miteinander kombinierte NAVigator-Geräte können Tausende von Endpunkten unterstützen.
NAVigator hat zwei unabhängige, isolierte Ethernet-Anschlüsse zur Verbindung mit AV‑Geräten als auch einem öffentlichen LAN. Hierdurch wird das Management und die Steuerung von einem Standard-Netzwerk ermöglicht, wobei die AV‑Geräte auf einem separaten Pro AV über IP-Netzwerk isoliert werden. In Kombination mit den Steuerungsmöglichkeiten der Extron Pro-Serie fungiert der NAVigator als eine zentrale Kommunikationsbrücke für die sichere Steuerung aller angeschlossener Geräte. Der NAVigator-Systemmanager kann mithilfe von PoE über das Netzwerk mit Strom versorgt werden.
Intuitive Systemschnittstelle
Intuitive, grafische Webschnittstelle zur Konfiguration, Überwachung, Sicherung/Wiederherstellung und Fehlerbehebung.
Hochgradig skalierbar
Spezialgefertigt für sicheres Management, Konfiguration und Steuerung von NAV-Lösungen, unterstützt jeder NAVigator Pro AV über IP-Systemmanager 16 Endpunkte und kann mit LinkLicense für 48, 96 oder 240 Endpunkte erweitert werden. Mehrere miteinander kombinierte NAVigator-Geräte können Tausende von Endpunkten unterstützen.
Professionelle Plattform für Unternehmen
Ermöglicht die Konfiguration von einer großen Anzahl an Geräten in einem Schritt, so dass die Einrichtung schneller und einfacher durchgeführt werden kann.
Verschlüsselte Kommunikation
Zum Schutz vertraulicher Informationen während der Übertragung unterstützt die NAVigator-Webschnittstelle HTTPS (Hypertext Transfer Protocol Secure). Zusätzlich verschlüsselt der Manager die gesamte Kommunikation zwischen dem Manager und den Endpunkten mit dem SSH (Secure Shell)-Protokoll. Durch die Verwendung eines Steuerungssystems der Extron Pro-Serie kann die Sicherheit nochmals gesteigert werden, da jeder über das Netzwerk gesendete Befehl mit vollständiger Verschlüsselung vom Steuerungsprozessor bis hin zum Endpunkt abgesichert ist.
Sichere Netzwerkisolation
Zwei isolierte, unabhängige LAN-Ports erleichtern die Steuerung über ein zweites Netzwerk und ermöglichen so ein flexibles Systemdesign mit erweiterten Sicherheitsfunktionen. Zusätzlich wird der AV‑Datenverkehr vom Unternehmensnetzwerk ausgeschlossen.
Netzwerk

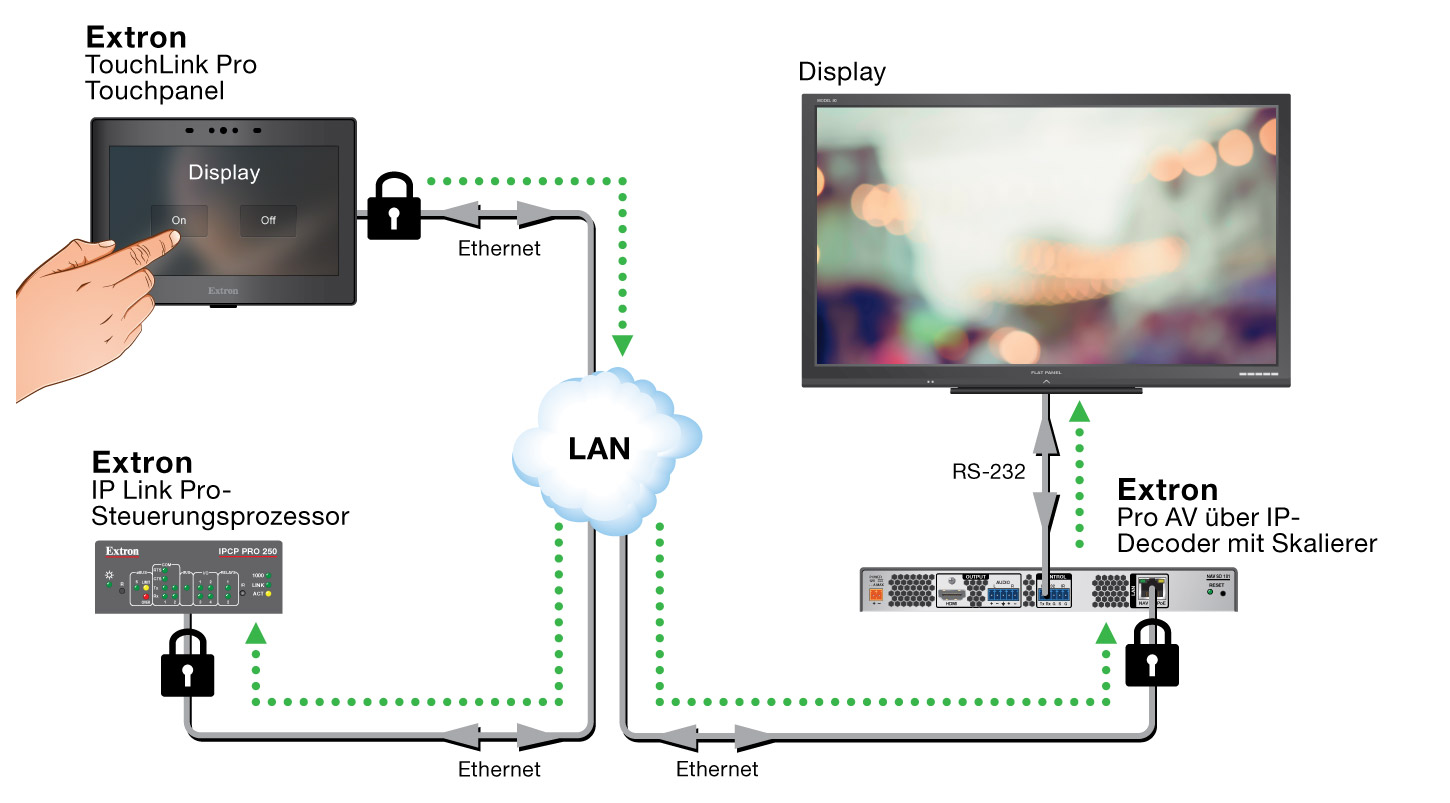

Steuerung mit der Pro-Serie
Die NAV-Endpunkte haben einen eingebauten Pro-Serie-Steuerungsanschluss für CEC, RS‑232 und IR, so dass die Steuerungssysteme der Extron Pro-Serie weit über den physischen Standort des Steuerungsprozessors hinaus erweitert werden können. Mit dieser einzigartige Extron-Funktion werden keine zusätzlichen Steuerungsprozessoren an den Endpunkten benötigt. Die Steuerungsanschlüsse der Pro-Serie gewährleisten eine verschlüsselte Steuerung der angeschlossenen Geräte an jedem Standort. Die NAV-Lösungen sind eine ideale Lösung für jede Anwendung, in der Geräte gesteuert, Audio und Video flexibel umgeschaltet und hochqualitative Inhalte über lange Strecken zuverlässig übertragen werden sollen.
Produkte
Die NAV Pro AV über IP-Plattform umfasst die folgenden Produkte:
NAV E 101 DTP
1G Pro AV über IP-Kodierer – DTP-Eingang
NAV E 511
1G Pro AV über IP-Glasfaser-Kodierer – HDMI, Ethernet und USB
NAV E 101
1G Pro AV über IP-Kodierer - HDMI
NAV E 501
1G Pro AV über IP-Kodierer - HDMI, Ethernet und USB
NAV E 201 D
1G Pro AV über IP-Kodierer - HDMI – Decorator-Wandanschlussfeld
NAV E 401 D
1G Pro AV über IP-Kodierer - HDMI und Ethernet – Decorator-Wandanschlussfeld
NAV 10E 201 D
10G Pro AV über IP-Kodierer - HDMI – Decorator-Wandanschlussfeld
NAV 10E 401 D
10G Pro AV über IP‑Kodierer - HDMI und Ethernet – Decorator-Wandanschlussfeld
NAV 10E 101
10G Pro AV über IP-Kodierer - HDMI
NAV 10E 501
10G Pro AV über IP-Kodierer - HDMI, Ethernet und USB
NAV SD 511
1G Pro AV über IP-Glasfaser-Decoder mit Skalierer - HDMI, Ethernet und USB
NAV SD 101
1G Pro AV über IP-Decoder mit Skalierer - HDMI
NAV SD 501
1G Pro AV über IP-Decoder mit Skalierer - HDMI, Ethernet und USB
NAV 10SD 101
10G Pro AV über IP-Decoder mit Skalierer - HDMI
NAV 10SD 501
10G Pro AV über IP-Decoder mit Skalierer - HDMI, Ethernet und USB
NAVigator
Pro AV über IP-Systemmanager
Supportgruppe Netzwerktechnologien
Unsere Supportgruppe Netzwerktechnologien ist ein unvergleichliches Team aus erfahrenen AV‑Ingenieuren, die im IT-Netzwerkmanagement für Unternehmen spezialisiert sind. Wir unterstützen Sie beginnend bei der ersten Konzeptplanung bis hin zur abschließenden Inbetriebnahme, um sicherzustellen, dass Ihre NAV‑Umsetzung auch jede Ihrer Erwartungen erfüllt.
Unser Team zur Unterstützung von Netzwerktechnologien arbeitet auch mit branchenführenden Herstellern von Netzwerk-Switches zusammen, um deren Switche zu verifizieren. So stellen wir sicher, dass sie ohne Probleme in Ihrer nächsten Extron Pro AV über IP-Anwendung funktionieren. Nur Switches, die das umfangreiche Testprogramm erfolgreich durchlaufen haben, stehen auf der Liste der verifizierten Switches. Systemdesigner sparen viel Zeit bei der Planung und Umsetzung, da Sie sicher sein können, dass jeder Switch auf unserer Liste in Bezug auf seine Kompatibilität kritisch bewertet und getestet wurde und diese optimal mit der Extron NAV Pro AVoIP-Serie zusammenarbeiten. Dies gewährleitet einen konsistenten und zuverlässigen Betrieb, vereinfacht die Integration und reduziert den Aufwand für das Troubleshooting. Zusätzlich erklärt Extron in entsprechenden Setup-Anleitungen Schritt für Schritt die Einstellungen des jeweiligen Netzwerk-Switches und helfen effektiv bei der oft mühsamen und langwierigen Switch-Konfiguration, sodass Sie mehr Zeit für die anderen Bereiche der Installation haben. Darüber hinaus liefert Ihnen unser Expertenteam alle erforderlichen Informationen für die IT-Abteilungen, um die Netzwerkintegration problemlos durchführen zu können.
Die Liste der verifizierten Switches finden Sie auf jeder NAV-Produktseite. Für die topaktuelle Liste mit den entsprechenden Netzwerk-Switches klicken Sie einfach auf die „Verifizierte Switches“-Schaltfläche auf der rechten Seite des Bildschirms. Mithilfe der Sortier- und Filterfunktion können Sie den richtigen Netzwerk-Switch für Ihre Anwendung schnell finden.
Weltweiter Support
Mit Niederlassungen auf der ganzen Welt bietet Extron einen entsprechend umfassenden Support für Extron-Kunden weltweit. Extrons globale Präsenz zeigt Ihnen, dass wir für Sie da sind, wo auch immer Sie sich gerade befinden.
