CCI Pro 700 AUS DEM PROGRAMM GENOMMEN

TouchLink Pro-Steuerungsschnittstelle für Konferenzräume

Hauptmerkmale

Steuerung von Konferenzsystemen und AV‑Geräten mit einer einzigen, anwenderfreundlichen Schnittstelle
Bereits bekanntes und intuitives Design
Arbeitet nahtlos mit fast jeder Audio- oder Video-Konferenzlösung
Kostenlose Sytemvorlagen vereinfachen die Konfiguration
Kompatibel mit allen IP Link Pro-Steuerungsprozessoren
Individuell anpassbares, 3,5 Zoll großes und farbiges Informationsdisplay mit kontextabhängigen Tasten

Modell	Beschreibung der Version	Teilenummer
CCI Pro 700	Steuerungsschnittstelle für Konferenzen	60-1206-02	AUS DEM PROGRAMM GENOMMEN

Dieses Produkt wurde aus dem Programm genommen.

Die Steuerungsschnittstelle CCI Pro 700 von Extron ist die erste Benutzeroberfläche speziell für Konferenzen, Arbeitsgruppen und zur AV‑Steuerung. Diese vielseitige Benutzeroberfäche zur Raumsteuerung unterstützt viele der erforderlichen Funktionen für Konferenzumgebungen. Die kompakte CCI Pro 700 hat ein 3,5 Zoll großes, farbiges Informationsdisplay, eine Zifferntastatur und hintergrundbeleuchtete Tasten. Auf dem Informationsdisplay können z. B. Kontaktinformationen, Telefonverzeichnisse oder der Anrufstatus angezeigt werden. Mit den Tasten direkt unter dem Display können Sie in den individuellen Listen und Menüs navigieren. Das Informationsdisplay wird mit GUI Designer individuell erstellt und alle Tasten können entsprechend mit Global Configurator^® Plus und Pro sowie dem Custom Button Builder-Tastenprogramm angepasst und konfiguriert werden. Dieses flexible Design bietet zahllose Konferenz- und Steuerungsmöglichkeiten.

Zusätzlich können die praktischen Systemvorlagen von Extron genutzt werden. Diese kostenlosen und professionell gestalteten Vorlagen für Audio- und Videokonferenzen bieten eine Basis für die Konfiguration mit herunterladbaren GC Plus-Dateien, einschließlich GUI-Layouts und Beispielen für die Systemlogik.

Merkmale

Steuerung von Konferenzsystemen und AV‑Geräten mit einer einzigen, anwenderfreundlichen Schnittstelle — Vollständig konfigurierbar für jede Konferenzanwendung.

Bereits bekanntes und intuitives Design — Für eine praktische und komfortable Bedienung durch den Nutzer.

Arbeitet nahtlos mit fast jeder Audio- oder Video-Konferenzlösung

Kostenlose Sytemvorlagen vereinfachen die Konfiguration — Diese professionell gestalteten Vorlagen für Audio- und Videokonferenzen bieten eine Basis für die Konfiguration mit herunterladbaren GC Plus-Dateien, einschließlich GUI-Layouts und Beispielen für die Systemlogik.

Kompatibel mit allen IP Link Pro-Steuerungsprozessoren — Kommuniziert direkt mit einem Steuerungsprozessor über Ethernet.

Individuell anpassbares, 3,5 Zoll großes und farbiges Informationsdisplay mit kontextabhängigen Tasten — Zur Anzeige von z. B. Kontaktinformationen, Telefonverzeichnissen oder des Anrufstatus

Sechs hintergrundbeleuchtete Soft-Funktionstasten zur AV-Gerätesteuerung oder zum Aufruf von Voreinstellungen — Tasten mit der Beschriftung Display On, Display Off und für verschiedene Quellen werden mitgeliefert. Erstellen Sie individuelle Beschriftungen und bestellen Sie neu gestaltete Tasten mithilfe des Custom Button Builder-Programms.

Zweifarbige Anzeige des Anrufstatus — Eine große, helle Leuchte kann zur deutlichen Anzeige des jeweiligen Status des Konferenzraums, wie z. B. Mikrofon-Stummschaltung, ein eingehender Anruf oder wenn die Teilnehmer nicht gestört werden möchten, konfiguriert werden.

Konfigurierbare Tasten für wichtige Konferenzfunktionen — Hintergrundbeleuchtete Tasten für Lautstärke, Navigation, Anrufmodus, Tastatur, Raum- und Konferenzfunktionen wurden für eine einfache Bedienung der Konferenzumgebung gruppiert.

Mittels „Power over Ethernet“ (PoE) empfängt die Schnittstelle über ein einziges Ethernet-Kabel Strom und Kommunikationssignale, so dass ein lokales Netzteil nicht mehr erforderlich ist - PoE‑Adapter separat erhältlich

Lichtsensor zur Anpassung der Bildschirm- und Tastenhelligkeit bei veränderten Lichtverhältnissen im Raum

Zur Nutzung auf einem Konferenztisch, Schreibtisch oder einer anderen flachen Oberfläche

Schräge Aufstellung der Basis für eine optimale Sicht und praktische Bedienung

Energiesparende Funktionen:
- Einstellbare Sleep Timer-Funktion versetzt die Schnittstelle in den Ruhezustand
- Bewegungsmelder zur Aktivierung der Schnittstelle

Vollständig konfigurierbar mit der Extron-Software für Steuerungssysteme — GUI Designer zusammen mit Global Configurator Plus, Global Configurator Professional oder Global Scripter.

Unterstützt die Extron Control App und Extron Control for Web

Praktische Informationsablage für einen einfachen Zugang zu Erinnerungen oder Systeminformationen — Wichtige Informationen, wie z. B. Kontakte oder Systemvoreinstellungen, können in der Ablage hinterlegt werden, so dass keine Label oder Sticker direkt auf das CCI Pro 700 geklebt werden müssen.

Erfüllt bzw. übertrifft die Standards der Sektion 508 für Barrierefreiheit

KOMPATIBLE STEUERUNGSPROZESSOREN
	IPCP Pro 355DR	IP Link Pro-Steuerungsprozessor - DIN-Schiene

KOMPATIBLE STEUERUNGSPROZESSOREN

IPCP Pro 355DR

IP Link Pro-Steuerungsprozessor - DIN-Schiene

KOMPATIBLE UMSCHALTER
	IN1808-Serie	4K/60 Präsentationsmedien-Umschalter mit acht Eingängen
	IN1608 xi	HDCP-konformer Präsentationsmedien-Umschalter/Skalierer mit acht Eingängen und DTP-Extender
	DTP CrossPoint 82 4K	8x2 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
	DTP CrossPoint 84 4K	8x4 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
	DTP CrossPoint 86 4K	8x6 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
	DTP CrossPoint 108 4K	10x8 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung

KOMPATIBLE UMSCHALTER

IN1808-Serie

4K/60 Präsentationsmedien-Umschalter mit acht Eingängen

IN1608 xi

HDCP-konformer Präsentationsmedien-Umschalter/Skalierer mit acht Eingängen und DTP-Extender

DTP CrossPoint 82 4K

8x2 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung

DTP CrossPoint 84 4K

8x4 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung

DTP CrossPoint 86 4K

8x6 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung

DTP CrossPoint 108 4K

10x8 Präsentationskreuzschiene für 4K mit Skalierer und nahtloser Umschaltung

KOMPATIBLE SYSTEME FÜR ZUSAMMENARBEIT
	HC 402	System für die Zusammenarbeit in Gruppenbereichen - Wandsender im Decorator-Format
	HC 404	System für die Zusammenarbeit in Arbeitsgruppenbereichen

KOMPATIBLE SYSTEME FÜR ZUSAMMENARBEIT

HC 402

System für die Zusammenarbeit in Gruppenbereichen - Wandsender im Decorator-Format

HC 404

System für die Zusammenarbeit in Arbeitsgruppenbereichen

PASSENDE PRODUKTE
	MediaPort 200	HDMI und Audio zu USB-Bridge mit Skalierung
	DMP 128 Plus	Digitale 12x8 ProDSP Matrix-Prozessoren
	DMP 64	Digitaler 6x4 Matrix-Prozessor mit ProDSP™

PASSENDE PRODUKTE

MediaPort 200

HDMI und Audio zu USB-Bridge mit Skalierung

DMP 128 Plus

Digitale 12x8 ProDSP Matrix-Prozessoren

DMP 64

Digitaler 6x4 Matrix-Prozessor mit ProDSP™

KOMPATIBLE SOFTWARE
	GUI Designer	Kostenlose Software zur Gestaltung von Benutzeroberflächen
	Global Configurator Plus und Global Configurator Professional	Leistungsstarke Konfigurationssoftware für AV-Steuerungssysteme
	Global Scripter	Integrierte Entwicklungsumgebung zur Programmierung von Extron-Steuerungssystemen
	Extron Control	Steuerungs-App für TouchLink, eBUS, Netzwerk-Tastenfeld und MediaLink

KOMPATIBLE SOFTWARE

GUI Designer

Kostenlose Software zur Gestaltung von Benutzeroberflächen

Global Configurator Plus und Global Configurator Professional

Leistungsstarke Konfigurationssoftware für AV-Steuerungssysteme

Global Scripter

Integrierte Entwicklungsumgebung zur Programmierung von Extron-Steuerungssystemen

Extron Control

Steuerungs-App für TouchLink, eBUS, Netzwerk-Tastenfeld und MediaLink

Spezifikationen

CCI Pro 700

Display

Screen type

Active matrix TFT color display

Size

3.5" (8.9 cm), measured diagonally

Resolution

320x240

Dot/pixel pitch

114 dpi

Aspect ratio

Standard

Color depth

24 bit

Brightness

300 nits (cd/m²)

Contrast

350:1

Backlight

LED

Viewing angle

±60° horizontal, +60° vertical

Memory

SDRAM

512 MB

Flash

512 MB

Communication — Ethernet interface

Ethernet control/communications port

1 female RJ-45 connector

Ethernet data rate

10/100Base-T, half/full duplex with autodetect

Ethernet protocol

DHCP, DNS, HTTP, HTTPS, ICMP, SFTP, SSH, TCP/IP, UDP/IP

Default settings

Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1

Program control

Extron Global Configurator Plus and Professional for Windows^®
Extron GUI Designer for Windows^®
Toolbelt

Communication — interface

Motion sensor

On/off

Light sensor

On/off

External buttons

30 backlit, 6 customizable, 4 context-dependent buttons

Audio output

Speaker output

2 mono, 86 dB SPL, 0.1 watt, 0.1 m, half space

Frequency response

750 Hz to 20 kHz, ±5 dB

Playback format(s)

Container format

WAV (Microsoft RIFF)

Encoding

LPCM (uncompressed)

Bit Depth

Unsigned 8-bit, signed 16-bit, signed 24-bit, signed 32-bit

Sampling rate

2 kHz to 192 kHz

Audio channels

Mono

General

Power supply

Not included

Power input requirements

Power over Ethernet (PoE 802.3af, class 3)

Power consumption — Power injector (XTP PI 100)

Device

8.4 watts

Device and power injector

10.7 watts

Ambient temperature/humidity

Storage: -4 to +140 °F (-20 to +60 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Convection, no vents

Thermal dissipation

Device

28.6 BTU/hr

Device and power injector

36.3 BTU/hr

Mounting

Furniture or wall mount

Set on tabletop

Enclosure type

Plastic

Enclosure dimensions

3.45" H x 7.87" W x 6.75" D
(8.9 cm H x 20.1 cm W x 17.3 cm D)
(Includes base)

Product weight

2.5 lbs (1.1 kg)

Shipping weight

4 lbs (2 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE, C-tick,FCC Class A, ICES, VCCI

Environmental

Complies with the appropriate requirements of RoHS and WEEE.

Product warranty

3 years parts and labor; touchpanel display and overlay components are covered for 1 year

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(8.1-081815-D2)

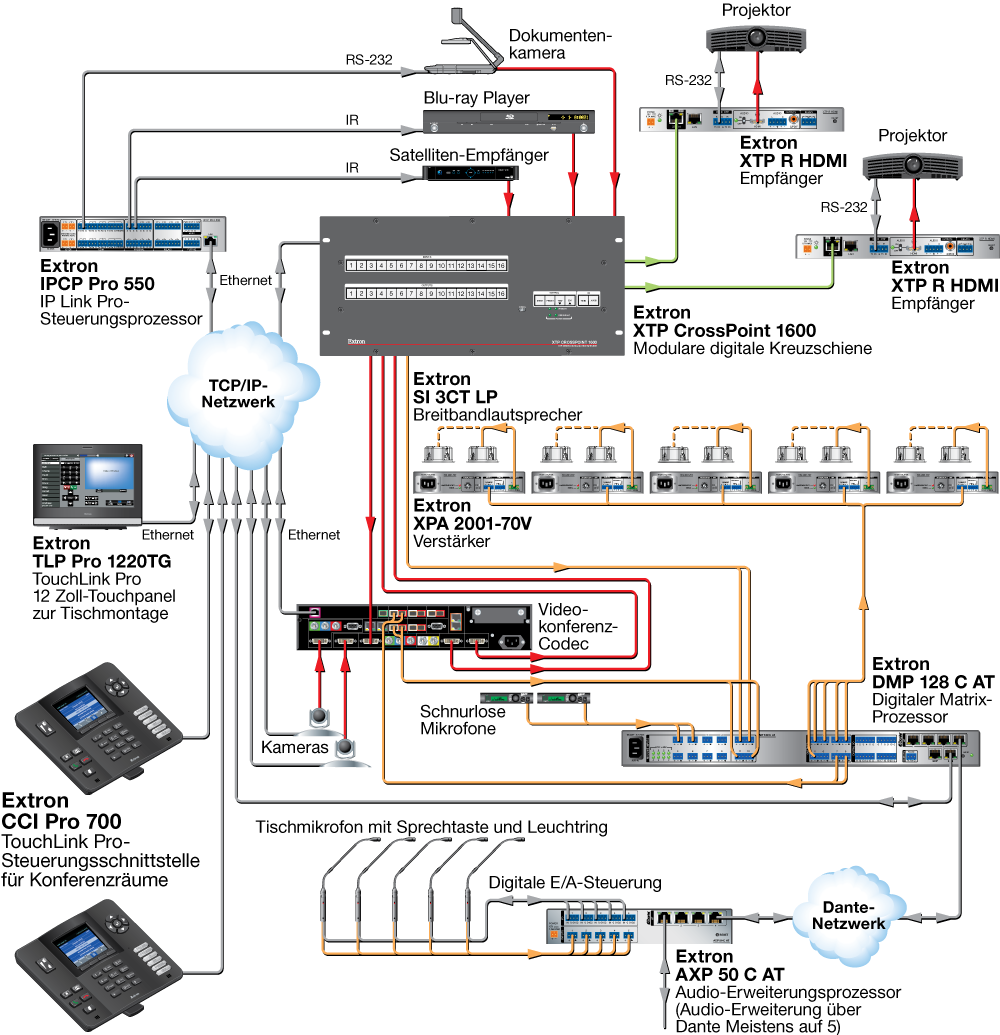

Anwendungsbeispiel

Vorder- und Rückseite
