DMP 44 xi

Digitaler 4x4 Matrixprozessor

Hauptmerkmale

4x4 Linepegel-Audio-Matrix-Mischer
Digitale Audiosignalverarbeitung an allen Eingängen und Ausgängen
Erweitere Dynamik- und Filter-DSP-Blöcke
DSP Configurator Pro bietet eine intuitive grafische Benutzeroberfläche
Vier digitale Eingangsanschlüsse zur Fernsteuerung
DSP-Hardware mit zuverlässiger, niedriger Latenz

Modell	Beschreibung der Version	Teilenummer
DMP 44 xi	Digitaler 4x4 Matrixprozessor	60-2041-01

Der digitale Matrixprozessor DMP 44 xi von Extron ist ein kompakter 4x4 Audiomischer zur digitalen Signalverarbeitung mit Audiosignal-Routing und Steuerungsoptionen. Der DMP 44 xi verfügt über vier Linepegel-Eingänge und -Ausgänge, die alle symmetrisch oder unsymmetrisch genutzt werden können. Er bietet wichtige DSP-Audiofunktionen, wie z. B. Verstärkung, EQ und Komprimierung, zur Mischung, Weiterleitung und Raumoptimierung. Die intuitive Konfiguration mit der DSP Configurator Pro-Software ermöglicht eine schnelle und einfache Einrichtung des DMP 44 xi. Er eignet sich ideal für Präsentationsanwendungen, in denen ein Matrixmischer mit DSP für Linepegel-Audio in einem kompakten Gehäuse benötigt wird.

DSP

Der im DMP 44 xi eingebaute DSP-Prozessor bietet einen breiten Dynamikbereich und verwendet zudem 24 Bit-Audio-Konverter mit 48 kHz-Sampling zur Aufrechterhaltung der Signaltransparenz. Es sind mehrere essenzielle und einfach zu konfigurierende Funktionen verfügbar: Pegelsteuerung, Hoch- und Tiefpassfilter, Filter mit parametrischem EQ, Klangfilter für Tief- und Hochton, Limiter und Ducker.

Einfach anzuwendende DSP-Konfigurationssoftware

DSP Configurator Pro verfügt über ein intuitives Bildschirmlayout, das schnellen Zugriff auf alle Funktionen zur Verarbeitung digitaler Audiosignale sowie Matrix-Mischung bereitstellt. Die Designer erhalten einen schnellen Überblick über das gesamte Audiosystem einschließlich der Verarbeitungsblöcke und Routingverbindungen.

Flexibles Routing

Der DMP 44 xi verfügt über vier Mono-Linepegel-Eingänge, die in jeden der vier Ausgänge gemischt werden können, um so die Audiozonen für die entsprechenden Ausgänge fein abzustimmen. Dieser Audio-Matrix-Mischer eignet sich ideal für zahlreiche Anwendungen, wie zur Kombination von zwei unabhängigen Stereo-Audioquellen oder -Umschaltern in einem einzigen Verstärkungs- oder Aufnahmesystem bzw. in Installationen mit teilbaren Räumen zur Übertragung des Audioausgangs eines Umschalters an die Tonanlage jedes Raums.

Vielseitige Steuerungsoptionen

Der DMP 44 xi kann bequem über den seriellen RS‑-232- oder USB-Anschluss gesteuert und konfiguriert werden. Er verfügt zudem über digitale Eingangsanschlüsse zur externen Ansteuerung.

Merkmale

4x4 Linepegel-Audio-Matrix-Mischer — Der DMP 44 xi ist ein kompakter Matrix-Mischer mit DSP. Er verfügt über vier Linepegel-Eingänge, die verarbeitet, gemischt und an vier Linepegel-Ausgänge weitergeleitet werden können.

Eingänge: Vier symmetrische oder unsymmetrische Linepegel-Eingänge an zwei 6-poligen, 3,5 mm-Schraubklemmleisten

Ausgänge: Vier symmetrische oder unsymmetrische Linepegel-Ausgänge an zwei 6-poligen, 3,5 mm-Schraubklemmleisten

Digitale Audiosignalverarbeitung an allen Eingängen und Ausgängen

Erweitere Dynamik- und Filter-DSP-Blöcke — Umfangreicher Dynamik-Block beinhaltet Kompression, Begrenzung, AGC, Gating und Ducking. Der Filter-DSP umfasst Hochpassfilter/Tiefpassfilter der 4. Ordnung.

DSP Configurator Pro bietet eine intuitive grafische Benutzeroberfläche — Ein leistungsstarkes und benutzerfreundliches PC-basiertes Softwaretool, mit der alle Audio-Abläufe des DMP 44 xi verwaltet werden. Er ermöglicht die vollständige Einrichtung und Konfiguration digitaler Audioverarbeitungs-Tools mit einer deutlichen Übersicht über alle Ein- und Ausgänge, Audioverarbeitungsblöcke, Routing und Mischstellen in einem einzigen Fenster.

Vier digitale Eingangsanschlüsse zur Fernsteuerung — Vier konfigurierbare, digitale Eingangsanschlüsse sind verfügbar, sodass externe Schalter und Sensoren an den Mischer zur Fernauslösung der Funktionen im DMP 44 xi angeschlossen werden können.

DSP-Hardware mit zuverlässiger, niedriger Latenz — Vom Eingang bis zum Ausgang bleibt die Latenz im DMP 44 xi, ungeachtet der Anzahl der aktiven Kanäle oder Prozesse, konstant. Die Verarbeitung mit zuverlässiger, geringer Latenz erhält die Synchronisation zwischen Audio und Video aufrecht und beugt der Irritation eines Präsentators aufgrund von verzögertem Live-Audio vor.

24 Bit/48 kHz Analog zu Digital- und Digital zu Analog-Konverter — Hochleistungs-Konverter erhalten die Audiosignalintegrität bei der Eingangs- und Ausgangssignalumwandlung sowie eine Latenz von unter 1 ms.

USB-C-Konfigurationsanschluss auf dem Frontbedienfeld — Ermöglicht eine einfache Konfiguration mit der DSP Configurator-Software, auch wenn das Gerät installiert ist.

RS-232-Steuerungsanschluss — Der DMP 44 xi kann mit seriellen Befehlen in ein Steuerungssystem integriert werden. Extron-Produkte nutzen SIS (Simple Instruction Set)-Befehle, bestehend aus einfachen ASCII-Codebefehlen für eine schnelle und unkomplizierte Programmierung.

Bausteine zur Signalverarbeitung — Eine Reihe vorgefertigter Vorlagen von Extron zur Signalverarbeitung wurde für bestimmte Arten von Ein- oder Ausgangsgeräten, wie z. B. Mikrofone und Extron-Lautsprecher, mit Voreinstellungen für u. a. Pegel, Filter und Dynamik optimiert. Flexible Bausteine sind für jede E/A-Anschlussleiste verfügbar und ermöglichen Systemdesignern die individuelle Anpassung und Speicherung der Bausteine, was das Design und die Integration eines Audiosystems erheblich vereinfacht.

Live- und Emulations-Betriebsmodi mit Speicherung der Konfigurationsdatei — Der Live-Modus ermöglicht Integratoren die Verbindung mit dem DMP 44 xi mithilfe des DSP Configurators, um live die Parametern einzustellen, während diese in Echtzeit gehört und gemessen werden. Dadurch muss keine Konfigurationsdatei erstellt und auf das DSP-System hochgeladen werden. Der Emulations-Modus ermöglicht die Offline-Konfiguration und das anschließende Hochladen von Einstellungen auf den DMP 44 xi. Die Software lädt zudem Konfigurationsdateien vom Mischer zur Archivierung herunter.

Sechzehn DSP Configurator-Voreinstellungen — Mit dem DSP Configurator kann jeder Parameter für die DSP-Verarbeitung, Pegel oder Weiterleitung als Voreinstellungen gespeichert werden.

Gruppensteuerung — Der DMP 44 xi kann die Steuerung der Verstärkung und Stummschaltung innerhalb eines Systems zusammenlegen. Bedienelemente für Verstärkung und Stummschaltung können entsprechend der Auswahl zu einer Gruppensteuerung zusammengefasst werden. Diese kann dann mit einem einzigen Steuerregler oder der Steuerung für die Stummschaltung kontrolliert werden. Es können bis zu 16 Gruppensteuerungen erstellt werden.

Optimale Begrenzung der Einstellbereiche der Steuerung — Der Lautstärkebereich der Steuerungsgruppe kann bei externer Lautstärkeregelung zur Einhaltung optimaler Min./Max.-Pegel begrenzt werden. Dadurch können Bediener die Pegel weder zu hoch noch zu niedrig einstellen, wenn eine digitale Eingangs- oder RS‑-232-Steuerung genutzt wird. Der DSP Configurator bietet eine schnelle Einstellung der Begrenzungen (Soft Limits) über den Bildschirm der Gruppensteuerung.

Rackmontierbares, 1 HE hohes Metallgehäuse mit 1/4 Rackbreite

Externes Extron Everlast™-Netzteil im Lieferumfang enthalten (Teilenummer 70-1175-01) — Bietet weltweite Kompatibilität, nachgewiesene hohe Zuverlässigkeit und geringen Stromverbrauch. Dieses Netzteil ist mit dem ZipClip 50-Montageset kompatibel.

7 Jahre Garantie auf Material und Verarbeitung des Extron Everlast-Netzteils

LIEFERBARES ZUBEHÖR
	RSF 123	Montagewanne für 3,5 Zoll tiefe Produkte
	RSB 123	Montagewanne für 8,9 cm tiefe Produkte
	Montagewannensystem mit halber 19 Zoll-Rackbreite	Montagewannen mit halber 19 Zoll-Rackbreite und Zubehör
	UTS 100-Serie	Montagewannensystem zur Untertischmontage
	MBU 123	Flaches Montageset für Produkte mit 1/8‑, 1/4‑ oder 1/2‑Rackbreite
	MBD 129	Tischeinbau-Montageset für Gehäuse mit 1/4- oder 1/2-Rackbreite
	RFF-Serie	Blindblenden für Racks
	ZipClip 200	Montageset für Produkte mit 1/8- und 1/4-Rackbreite
	ZipClip 50	Montageset für das Netzteil PS 1205 C

LIEFERBARES ZUBEHÖR

RSF 123

Montagewanne für 3,5 Zoll tiefe Produkte

RSB 123

Montagewanne für 8,9 cm tiefe Produkte

Montagewannensystem mit halber 19 Zoll-Rackbreite

Montagewannen mit halber 19 Zoll-Rackbreite und Zubehör

UTS 100-Serie

Montagewannensystem zur Untertischmontage

MBU 123

Flaches Montageset für Produkte mit 1/8‑, 1/4‑ oder 1/2‑Rackbreite

MBD 129

Tischeinbau-Montageset für Gehäuse mit 1/4- oder 1/2-Rackbreite

RFF-Serie

Blindblenden für Racks

ZipClip 200

Montageset für Produkte mit 1/8- und 1/4-Rackbreite

ZipClip 50

Montageset für das Netzteil PS 1205 C

PASSENDE PRODUKTE
	MVC 121 xi	Audiomischer mit DSP für drei Quellen

PASSENDE PRODUKTE

MVC 121 xi

Audiomischer mit DSP für drei Quellen

KOMPATIBLE SOFTWARE
	DSP Configurator Pro	Audio-DSP-Steuerungs- und Konfigurationssoftware

KOMPATIBLE SOFTWARE

DSP Configurator Pro

Audio-DSP-Steuerungs- und Konfigurationssoftware

ÄHNLICHE PRODUKTE
	DMP 128 FlexPlus	Digitale ProDSP Matrix-Prozessoren mit Dante-Interface
	XMP 240	DSP-Audio-Matrixprozessor mit Dante
	DMP 64 Plus	Digitale 6x4 Matrix-Prozessoren mit ProDSP
	DMP 128 Plus	Digitale 12x8 ProDSP Matrix-Prozessoren
	DMP 64	Digitaler 6x4 Matrix-Prozessor mit ProDSP™
	DMP 128	Digitaler 12x8 Matrix-Prozessor mit ProDSP

ÄHNLICHE PRODUKTE

DMP 128 FlexPlus

Digitale ProDSP Matrix-Prozessoren mit Dante-Interface

XMP 240

DSP-Audio-Matrixprozessor mit Dante

DMP 64 Plus

Digitale 6x4 Matrix-Prozessoren mit ProDSP

DMP 128 Plus

Digitale 12x8 ProDSP Matrix-Prozessoren

DMP 64

Digitaler 6x4 Matrix-Prozessor mit ProDSP™

DMP 128

Digitaler 12x8 Matrix-Prozessor mit ProDSP

Spezifikationen

DMP 44 xi

Audio system

Gain

Balanced output: 0 dB, unbalanced output: -6 dB

Frequency response

20 Hz to 20 kHz, ±0.3 dB

THD + Noise

<0.02%, 20 Hz to 20 kHz, at maximum balanced output (unweighted)

S/N

Analog In to Analog Out

>100 dB, 20 Hz to 20 kHz, at maximum balanced output (unweighted)

Crosstalk

<-90 dB @ 20 Hz to 20 kHz, fully loaded

Output attenuation

-100 dB to 0 dB (control 0 to 100 in 0.1 dB steps)

Audio input

Number/signal type

4 mono, line, balanced/unbalanced

Connector

(2) 3.5 mm captive screw, 6 pole mono, balanced/unbalanced

Impedance

>10k ohms unbalanced/balanced

Nominal level

+4 dBu when level is set to 0 dB gain; adjustable from -60 dBu to +4 dBu

Maximum level

+21 dBu (at rated THD + N) when input gain is set to 0 dB

Equivalent input noise

<-120 dBV (1 µVrms) at 40 dB input gain

Input gain adjustment

-18 dB to +24 dB, 0.1 dB steps, adjustable per input

CMRR

>65 dB typical

NOTE	0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu; All nominal levels are at ±10%

Audio output

Number/signal type

4 mono (or 2 stereo), line level, balanced/unbalanced

Connectors

(2) 3.5 mm captive screw, 6 pole, mono, balanced/unbalanced

Impedance

100 ohms with balanced or 50 ohms with unbalanced

Gain error

±0.1 dB channel to channel

Maximum level (Hi-Z)

>+21 dBu balanced, >+15 dBu unbalanced

Audio processing

A/D, D/A conversion

24-bit, 48 kHz

Control/Remote

Serial host control port

1 bidirectional RS-232, 3.5 mm captive screw, 3 pole

Baud rate and protocol

38400 baud, 8 data bits, 1 stop bit, no parity

Pin configuration

1 = Tx, 2 = Rx, 3 = G

USB control port

1 front panel USB-C

Protocol

USB 2.0, low speed

Digital I/O

3.5 mm captive screw, 6 pole

Pin configuration

1 = In, 2 = In, 3 = In, 4 = In, 5 = +, 6 = G

Input voltage range

0 to 24 VDC, clamped at +30 VDC

Inputs imedance

>10k ohms

Programmable pullup

1k ohms to +5 VDC

Threshold low to high

2.8 VDC

Threshold high to low

2.0 VDC

Program control

Extron control/configuration program for Windows^®
Extron Simple Instruction Set (SIS^™)

General

Power

External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 0.5 A, 6 watts

Power input requirements

12 VDC

Power supply (PS 1205 C)

Device

4.2 watts

Device and power supply

5.0 watts

Thermal dissipation

Power supply (PS 1205 C)

Device

11.7 BTU/Hr

Device and power supply

14.4 BTU/Hr

Ambient temperature/humidity

Storage: -40 to +158 ⁰F (-40 to +70 ⁰C)/ 10% to 90%, noncondensing
Operating: +32 to +122 ⁰F (0 to +50 ⁰C)/ 10% to 90%, noncondensing

Cooling

Convection, no vents

Mounting

Rack mount

Yes, with optional 1U rack shelf

Furniture mount

Yes, with optional under-desk mounting kit

Enclosure type

Metal

Enclosure dimensions

1.7" H x 4.3" W x 3.0" D (1U high, quarter rack wide)
(4.3 cm H x 10.9 cm W x 7.6 cm D)
(Depth excludes connectors.)

Product weight

0.5 lbs (0.2 kg)

Regulatory compliance

CE, C-tick, c-UL, UL, FCC Class A, ICES, KCC, VCCI, RoHS, WEEE

Product warranty

3 years parts and labor

Everlast power supply warranty

7 year parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(6635-D2)

Versand-Abmessung und -Gewicht
Teilenummer	Höhe	Breite	Tiefe	Gewicht
60-2041-01	6,8 cm	24,1 cm	18,1 cm	0,77 kg

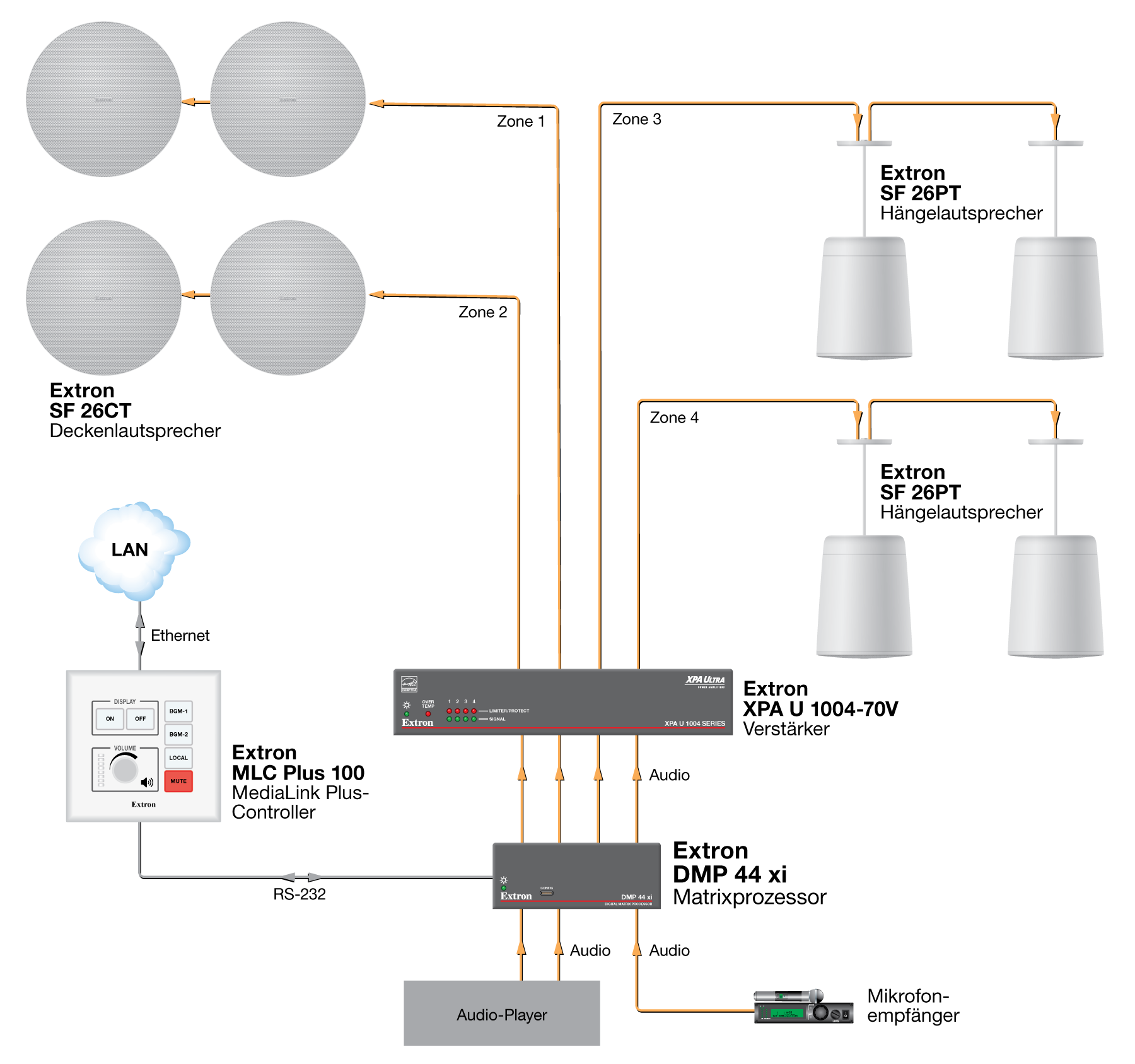

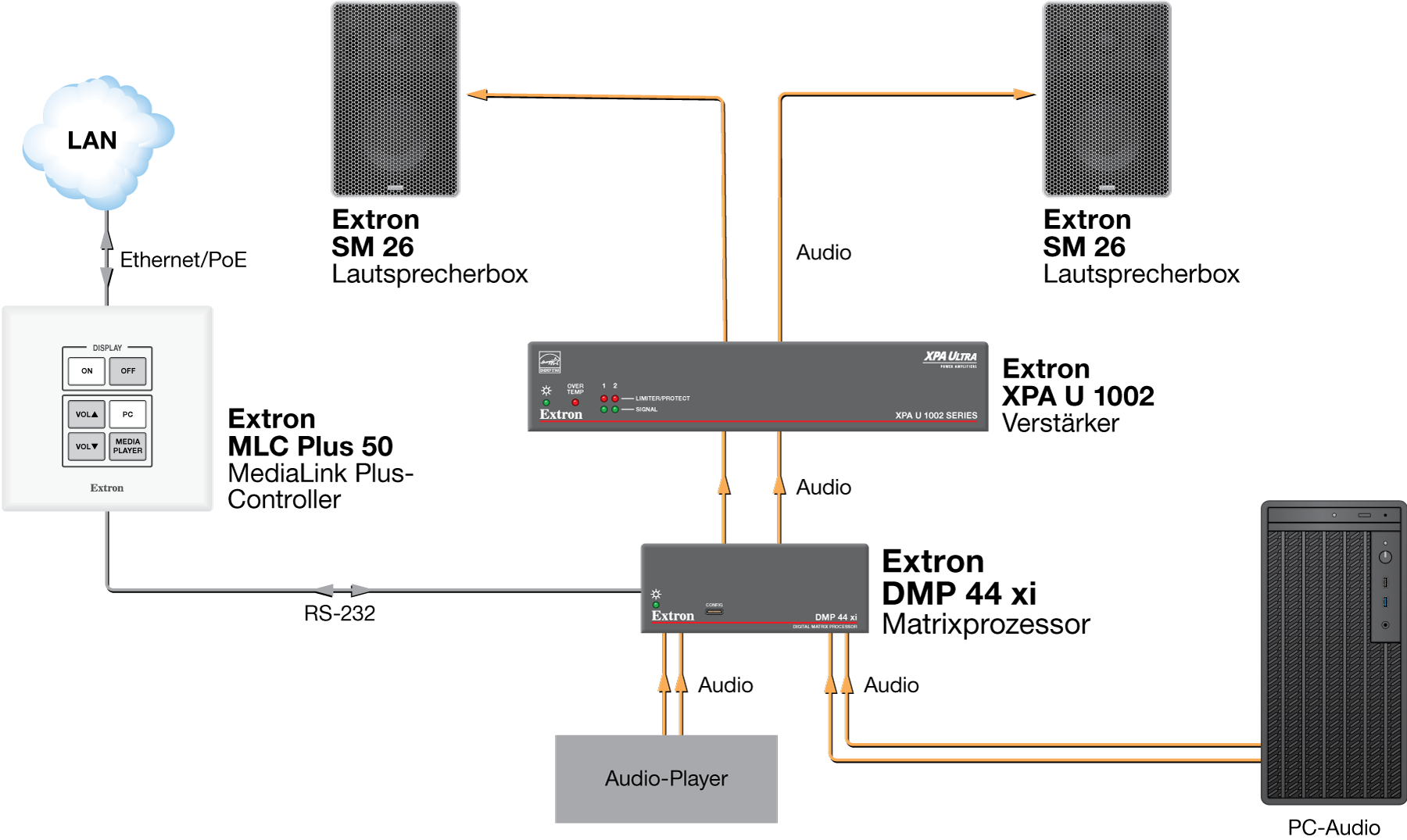

Anwendungsbeispiel
