DVC RGB-HD A

RGB-HDMI-Konverter mit Audio Embedding
Hauptmerkmale
  • Umwandlung von analogem RGBHV zu HDMI
  • Audio Embedding von analogen Stereo-Audiosignalen
  • Akzeptiert Computervideo von 640x480 bis zu 1080p/60, als auch 1920x1200/60 mit reduzierter Austastung
  • EDID Minder® verwaltet automatisch die EDID-Kommunikation zwischen den angeschlossenen Geräten
  • Automatische Auswahl des Ausgangsformats
  • LED-Leuchte für Betrieb- und Signalstatus am Frontbedienfeld
The Extron DVC RGB-HD A
Modell Beschreibung der Version Teilenummer
 DVC RGB-HD A RGB-HDMI-Konverter mit Audio Embedding 60-1614-01

Der Extron DVC RGB-HD A ist ein Konverter mit einem VGA-Eingang und einem HDMI-Ausgang, der analoges RGBHV-Video in HDMI digitalisiert und analoge Stereo-Audiosignale einbettet. Er verarbeitet Auflösungen von 640x480 bis zu 1080p/60 sowie 1920x1200/60 mit reduzierter Austastung. Mit EDID Minder® stellt der DVC RGB-HD A sicher, dass die Eingangsquelle korrekt hochfährt und die richtige Auflösung für das Display bereitstellt. Über einen USB-Anschluss und mithilfe Extrons Product Configuration Software (PCS) kann das System konfiguriert und Firmware-Updates durchgeführt werden. Das kompakte und flache Gehäuse des DVC RGB-HD A mit 1/8-Rackbreite kann unauffällig an vielen Standorten, wie z. B. unter einem Tisch oder hinter einem Display, installiert werden.

Der DVC RGB-HD A ist somit eine einfache und kostengünstige Lösung für die Verbindung von aktuellen, rein digitalen Videoumschaltern und Prozessoren mit analogen Quellen. Beispiele hierfür wären Anwendungen mit der Möglichkeit eigene Geräte zu nutzen (BYOD), in denen aber auch noch verschiedene bereits bestehende analoge Geräte verwendet werden. Darüber hinaus werden in einigen Betriebszentralen spezielle hochauflösende analoge Quellengeräte eingesetzt, die bisher noch nicht mit digitaler Technologie ersetzt wurden.

Merkmale

  • Umwandlung von analogem RGBHV zu HDMI — Praktische, wirtschaftliche Lösung zur Anpassung von analogem Computer-Video für die Verwendung in digitalen Videosystemen.
  • Audio Embedding von analogen Stereo-Audiosignalen — Analoge Audiosignale werden in digitales HDMI-Audio umgewandelt.
  • Akzeptiert Computervideo von 640x480 bis zu 1080p/60, als auch 1920x1200/60 mit reduzierter Austastung — Vollständig kompatibel mit vielen verschiedenen bereits bestehenden und modernen Computervideo-Auflösungen.
  • EDID Minder® verwaltet automatisch die EDID-Kommunikation zwischen den angeschlossenen Geräten — Die EDID Minder-Technologie stellt sicher, dass alle Quellen korrekt hochfahren und die Inhalte in der richtigen Auflösung an das Display ausgegeben werden.
  • Automatische Auswahl des Ausgangsformats — Bei diesem vereinfachten Betrieb wird automatisch ein Signal im HDMI-Format ausgegeben, wenn Audio am Eingang präsent ist. Sollte am Eingang kein Audio erkannt werden, dann erfolgt die Signalausgabe im DVI-Format.
  • LED-Leuchte für Betrieb- und Signalstatus am Frontbedienfeld
  • USB-Anschluss zur Systemkonfiguration
  • Flache Gehäuseausführung — Mit einem kompakten 2,5 cm hohen Metallgehäuse mit 1/8-Rackbreite.
  • Benötigt eine Stromquelle mit 12 V Gleichstrom (nicht im Lieferumfang enthalten) — Das Gerät kann sich den 12 V Gleichstrom von einem anderen Gerätenetzteil teilen. Für autonome Anwendungen müssen Sie sich das folgende externe 12 Volt-Netzteil von Extron bestellen: PS 1205 C (Teilenummer 70‑1175‑01).
  • Ein flaches MBU 125-Montageset von Extron ist im Lieferumfang enthalten
  • Einschließlich LockIt® Plus-Kabelhalterungen mit Kabelbindern — Für eine sichere Befestigung von HDMI- oder USB‑C®-Kabeln an einem Gerät, um Verbindungsabbrüche zu vermeiden.
  • Einfache Einrichtung und Inbetriebnahme mit Extrons Product Configuration Software (PCS) — Bequeme Konfiguration mehrerer Produkte mithilfe einer einzigen Software-Anwendung.
LIEFERBARES ZUBEHÖR
  MVGA M-M Micro-VGA-Kabel, Stecker zu Stecker
  HDMI Ultra-Serie Ultraflexible Premium High Speed-HDMI-Kabel
  Mini-Audiokabel 3,5 mm Stereo-Audiokabel - Stecker auf Stecker
  USB CFG Cable USB A-Stecker auf USB Mini B-Stecker-Konfigurationskabel
PASSENDE PRODUKTE
  RGB-HDMI 300 A RGB und Stereo-Audio zu HDMI-Skalierer
ÄHNLICHE PRODUKTE
  DPH 101 4K PLUS Aktiver DisplayPort zu HDMI-Adapter
  HDP 101 4K HDMI zu DisplayPort-Konverter
  USB-C HD 101 USB-C auf HDMI-Schnittstelle

Spezifikationen

DVC RGB-HD A
Video — VGA input
   Gain Unity
   Bandwidth 170 MHz (-3 dB)
   Crosstalk -50 dB @ 10 MHz, -30 dB @ 100 MHz
Video input — VGA
   Number/signal type 1 RGBHV
   Connectors 1 female 15-pin HD
   Nominal level 0.7 Vp-p for RGB
   Minimum/maximum levels Analog 0.3 V to 1.5 Vp-p with no offset
   Impedance 75 ohms
   Horizontal frequency 15 kHz to 145 kHz
   Vertical frequency 30 Hz to 170 Hz
   Return loss <-40 dB @ 5 MHz
Video output
   Number/signal type 1 single link HDMI (or DVI-D with appropriate adapter)
   Connectors 1 female HDMI Type A
   Standards DVI 1.0, HDMI 1.1
    NOTE     The product does not scale video. RGBHV video and analog audio are digitized and converted to HDMI.
Audio input
   Number/signal type 1 stereo, unbalanced
   Connector (1) 3.5 mm mini audio jack (tip = L, ring = R, sleeve = GND)
   Impedance >10k ohms, DC coupled
   Nominal level -10 dBV
   Maximum level +6 dBV, unbalanced
    NOTE     0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Communication
   USB control ports 1 female USB mini-B, rear panel
   USB standards USB 2.0, high speed
General
   Power supply External (optional)
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 1 A, 12 watts
   Power consumption
      Device  1.8 watts
      Device and power supply  2.4 watts
   Ambient temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Thermal dissipation
      Device  4.9 BTU/hr
      Device and power supply  7.1 BTU/hr
   Mounting
      Rack mount Yes, with optional 1U rack shelf
      Furniture mount Yes, with included under-desk mounting kit
   Enclosure type  Metal
   Enclosure dimensions 1.0" H x 2.2" W x 3.0" D (1/8 rack wide)
(2.5 cm H x 5.6 cm W x 7.6 cm D)
   Product weight  0.2 lbs (0.1 kg)
   Vibration  ISTA 1A in carton (International Safe Transit Association)
   Regulatory compliance
      Safety CE, c-UL, UL
      EMI/EMC CE, C-tick, FCC Class A, ICES, VCCI
   Product warranty 3 years parts and labor
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
(3729-072916-D3)
Versand-Abmessung und -Gewicht
    Teilenummer Höhe Breite Tiefe Gewicht
    60-1614-01 6,7 cm 17,8 cm 13,7 cm 0,16 kg

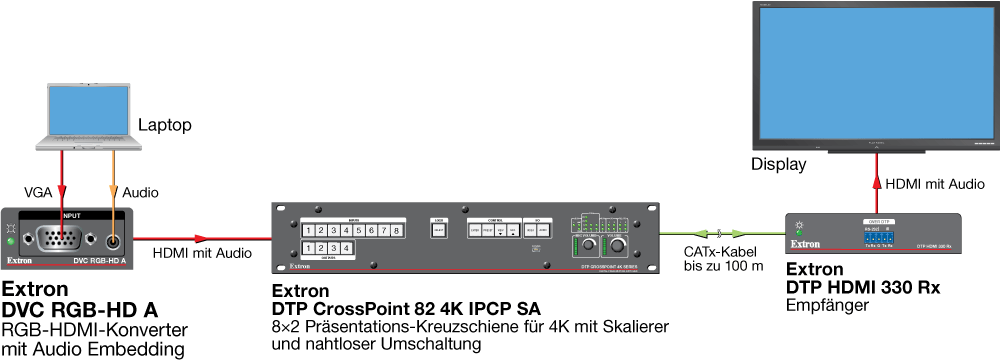

Anwendungsbeispiel

DVC RGB-HD A Diagram

Vorder- und Rückseite

DVC RGB-HD A Panel Drawing
