Der Extron FOX II RS 104 ist ein RS‑232-Embedder mit vier Anschlüssen zur Übertragung von RS‑232-Steuerungssignalen an entfernt liegende Geräte über Glasfaserkabel. Jeder der vier bidirektionalen Glasfaseranschlüsse ermöglicht die Verbindung zu einem Extender der FOX‑ oder FOX II-Serie. Er gewährleistet kompromisslose Qualität, bewährte Leistung, und verwendet die vollständig digitale Technologie von Extron für eine perfekte, pixelgenaue Übertragung von HDMI‑, DVI‑, Computervideo‑ und SD‑Videosignalen. Mit Hilfe der Neutaktung an den gepufferten Glasfaserausgängen wird die Signalintegrität sichergestellt, so dass das Glasfasersignal mit dem originalen Leistungspegel übertragen wird.
Der FOX II RS 104 ist mit FOX II Series Sendern und Empfängern, sowie HDMI‑, DVI Plus‑, DVI‑, VGA‑, VGA/YUV‑ und AV‑Sendern und ‑Empfängern der Extron FOX-Serie kompatibel. Darüber hinaus kann er zusammen mit Verteilverstärkern, Umschaltern und Kreuzschienen der FOX-Serie zur Unterstützung unternehmensweiter Installationen eingesetzt werden.
Der Embedder verfügt über Anschlüsse für LC-Stecker nach Industriestandard und ist als Multimode‑ und Singlemode-Modell erhältlich. Der FOX II RS 104 MM unterstützt Multimode-Glasfaser mit 850 nm, die meistens in Gebäuden oder Einrichtungen mit mittleren Übertragungsdistanzen (max. 2 km) genutzt werden. Der FOX II RS 104 SM unterstützt Singlemode-Glasfaser mit 1310 nm und ermöglicht somit sehr lange Übertragungsdistanzen von bis zu 30 km. Singlemode wird in sehr großen Einrichtungen, wie z.B. Flughäfen und Stadien, sowie zur Verbindung über sehr große Distanzen, wie beispielsweise zwischen den Gebäuden eines Unternehmens oder einer Universität, eingesetzt. Da die über Glasfaser gesendeten Inhalte sicher vor fremden Zugriffen sind, werden Anwendungen mit Glasfaser besonders bevorzugt in den Bereichen Behörden, Militär und Medizin eingesetzt.

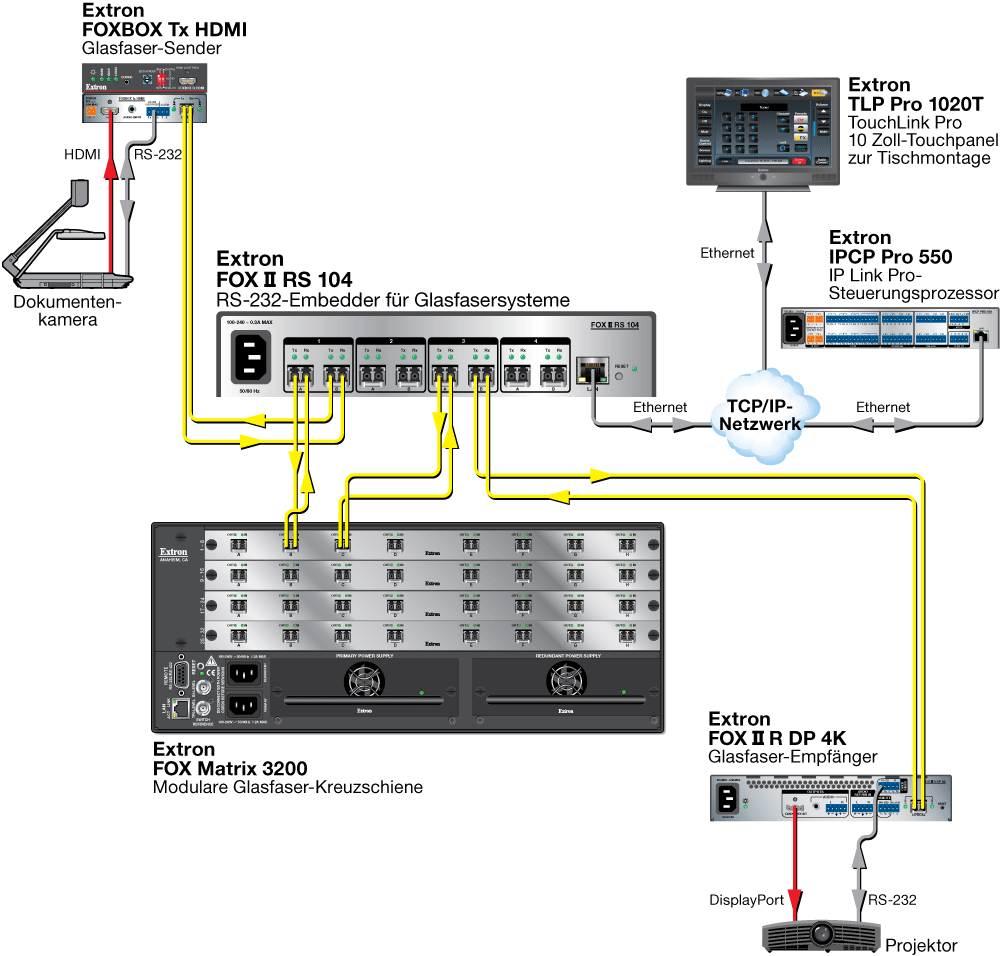

Der FOX II RS 104 eignet sich ideal zur Verwendung in Anwendungen mit einem zentralisierten Steuerungssystem, die die Langstreckenübertragung von Video‑, Audio‑ und Steuerungssignalen über Glasfaserkabel erfordern. Der Embedder erhält die Leistung der optischen Signalübertragung aufrecht, während er bidirektionale Steuerung von einem Steuerungsprozessor bereitstellt. Dadurch ist keine separate Verkabelung eines Steuerungssystems zu entfernten Geräten erforderlich. Darüber hinaus können Steuerungsdaten zu mehr als einem Glasfaserausgang geschickt werden, um die Steuerung mehrerer Geräte zu ermöglichen. Über eine integrierte Webseite können die Konfiguration, Verwaltung und Überwachung der Steuerungsanschlüsse aus der Ferne erfolgen, wodurch Einrichtung und Betrieb des Systems vereinfacht werden.

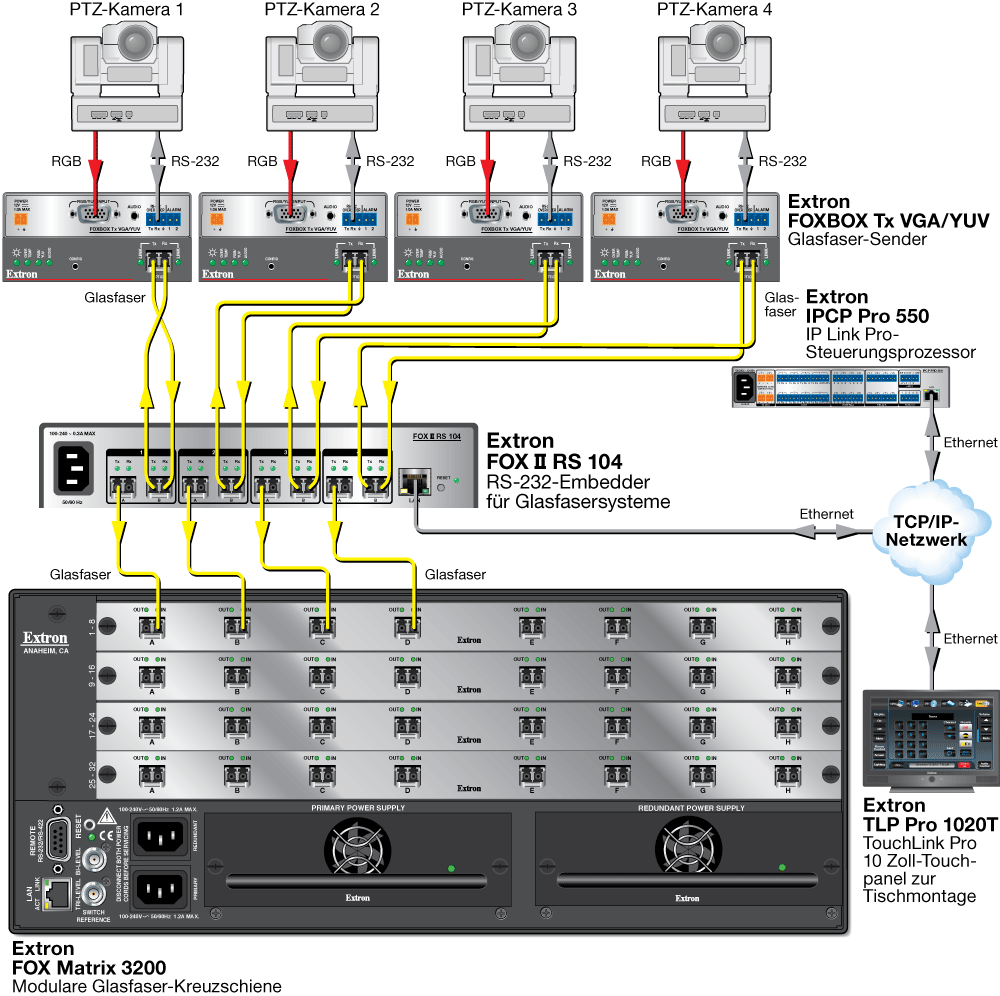

Bei der Steuerung eines Quellengeräts bietet jeder FOX II RS 104-Einspeiseanschluss eine bidirektionale Verbindung über zwei Glasfaserkabel zum Sender. Der Embedder sendet Steuerungssignale zum Sender über die zweite Glasfaser. Der Sender stellt die RS‑232-Steuerungssignale an das Quellengerät bereit und sendet das RS‑232-Antwortsignal von der Quelle, zusammen mit dem Video und Audio, an den FOX II RS 104 über das Glasfaserkabel. Der Embedder extrahiert die RS‑232-Antwortdaten, überträgt die Daten zum Steuerungssystem über den Ethernet-Anschluss und sendet das AV‑Signal zu seinem Ziel über den Glasfaserausgang.

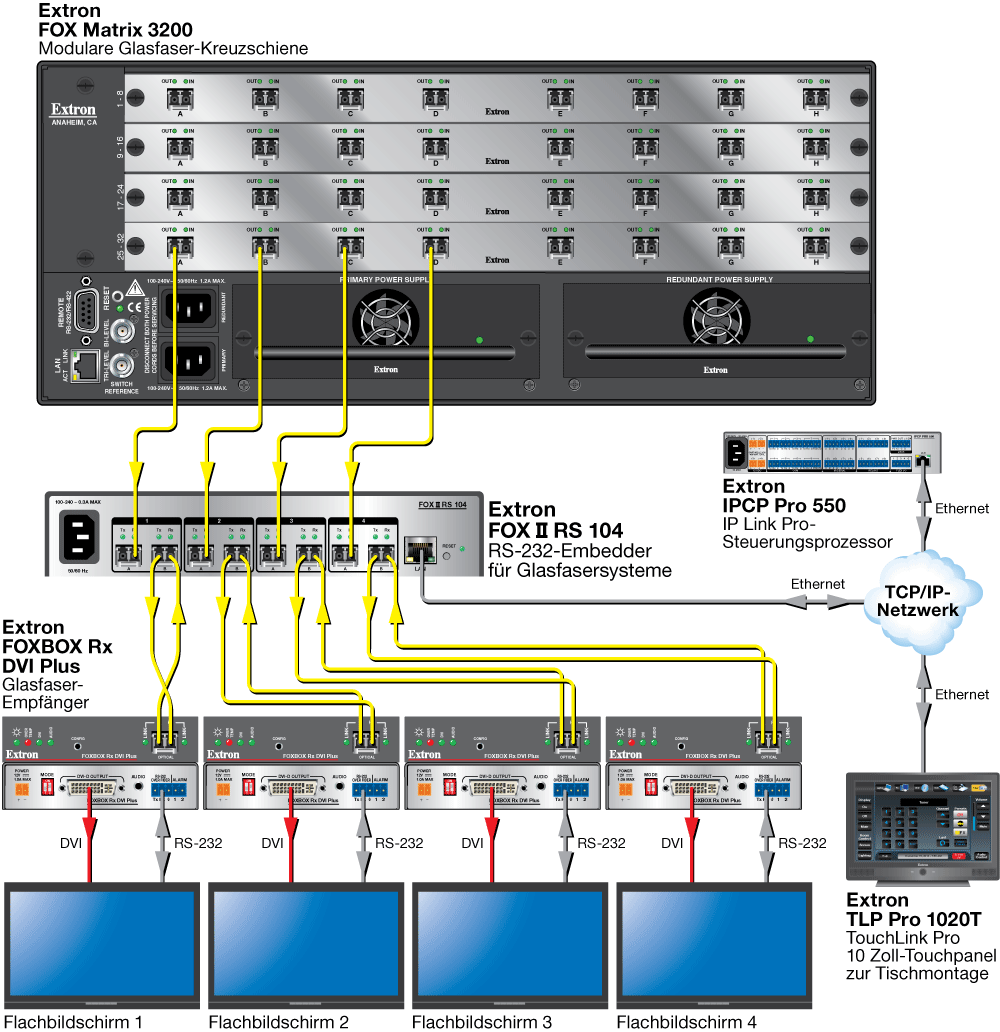

Zur Steuerung eines Zielgeräts bietet jeder Anschluss eine bidirektionale Glasfaserverbindung zum Empfänger mit einer optionalen zweiten Glasfaser. Der Embedder akzeptiert Video und Audio vom Sender, speist die Steuerungsdaten in das Glasfasersignal ein und sendet die AV‑ und integrierten Steuerungssignale zum Empfänger über die Glasfaserverbindung. Der Empfänger überträgt die Video‑, Audio‑ und Steuerungssignale zum Zielgerät. Falls eine optionale zweite Glasfaser installiert wurde, sendet der Empfänger zudem die RS‑232-Antwortdaten zum Embedder. Der FOX II RS 104 extrahiert die RS‑232-Antwortdaten und überträgt die Daten zum Steuerungssystem über den Ethernet-Anschluss.
