Die FOX3 Matrix 560x von Extron bietet professionelle Umschaltung von 4K/60-Video, Audio, USB, Steuerung und 3D-Synchronisation über Glasfaserkabel. Diese modulare Kreuzschiene kann von 8x8 auf 560x560 erweitert werden und bietet einen integrierten IPCP Pro Q xi-Steuerungsprozessor. Mithilfe der aktuellen Sicherheitsstandards und Gigabit-Ethernet-Anschlüsse ist sie mit Extron IPCP Pro-Steuerungsprozessoren und TouchLink^® Pro-Touchpanels in einer standardmäßigen Netzwerkinfrastruktur kompatibel. Dante, DMP-Erweiterung und analoge Audio-E/A-Anschlüsse ermöglichen Audio Embedding und De-Embedding. Die FOX3 Matrix 560x ist mit vielen weiteren integrationsfreundlichen Merkmalen wie redundanten, während des Betriebs austauschbaren Netzteilen und Systemüberwachung in Echtzeit ausgestattet. Sie liefern eine äußerst zuverlässige, unternehmensweite Umschaltung von Glasfaser-AV-, USB‑ und Steuerungs-Signalen in geschäftskritischen Umgebungen.

Leistungsstarke Verteilung von 4K/60 4:4:4-Video

Die FOX3 Matrix 560x wurde für eine kompromisslose Qualität mit bewährter Leistung entwickelt. Sie kann mit allen Extendern der FOX3-Serie zusammenarbeiten und 4K/60 4:4:4-Video, Audio, Steuerungs-, USB‑ und 3D-Synchronisations-Signale empfangen und weiterleiten, wodurch ein hochauflösendes Verteilsystem für 4K-Video mit einer hohen Bandbreite ermöglicht wird. Zur Unterstützung von Videoquellen und Displays höchster Qualität in geschäftskritischen Anwendungen wird unkomprimiertes 4K-Video bei 60 Hz mit 4:4:4-Farbabtastung über zwei Glasfasern übertragen. Mathematisch verlustfreies 4K-Video bei 60 Hz mit 4:4:4-Farbabtastung kann über ein Glasfaserkabel übertragen werden, was eine effiziente Matrixlösung für 4K/60-Videosignale liefert. Mit skalierbaren E/A-Größen von 8 bis 560 Anschlüssen ist die FOX3 Matrix 560x ideal für große Installationen in den unterschiedlichsten Anwendungen geeignet. Dazu gehören staatliche, militärische, medizinische, Unterhaltungs‑ und Bildungs-Bereiche sowie alle anderen Umgebungen, die eine sichere und zuverlässige Verteilung von AV‑Signalen benötigen.

Vollständige Integration von Audiosystemen

Die FOX3 Matrix 560x liefert modernste Audiofunktionalität einschließlich Audio-Umschaltung und ‑Extraktion, Embedding und De-Embedding von Stereo-Audio, einen DMP-Erweiterungsanschluss, zwei Dante^®-Anschlüsse sowie lokale analoge Audioeingänge und -ausgänge. Die Kreuzschiene kann jedes gewählte analoge Audio-Eingangssignal in jeden Ausgang einbetten und jedes Zweikanal-PCM-Audiosignal eines Senders oder analoges Return-Audio eines Empfängers kann im FOX3-Kreuzschienensystem extrahiert und unabhängig weitergeleitet werden.

Der DMP-Erweiterungsanschluss erlaubt die Verbindung der Kreuzschiene mit einem Extron ProDSP-Prozessor über ein einziges geschirmtes CAT 6-Kabel zur bidirektionalen 16x16 E/A-Kanalübertragung zwischen den Geräten. Dadurch können größere Anwendungen zur Audioverteilung mit weniger Hardware konfiguriert werden und die ganze Palette leistungsstarker, leicht zu konfigurierender Steuerungstools des ProDSP-Prozessors wie Automixing, Dynamik, Filter, AEC (Acoustic Echo Cancellation) und VoIP (Voice over Internet Protocol) ist verfügbar.

Außerdem bieten zwei Dante-Anschlüsse skalierbare Audioübertragung über ein lokales Netzwerk (LAN) mit Standard-Internetprotokollen. Die Kreuzschiene sendet 32 Kanäle mit digitalem Stereo-Audio und kann 32 Stereo-Kanäle über das Dante-Netzwerk empfangen. Außerdem unterstützt sie den AES67-Standard zur Übertragung von Audio über IP-Netzwerke. Diese Skalierbarkeit ermöglicht die Erstellung größerer Audio-Matrizen über ein lokales Netzwerk (LAN) unter Verwendung von Standard-Internetprotokollen.

Umschaltung und Verlängerung von USB-Signalen

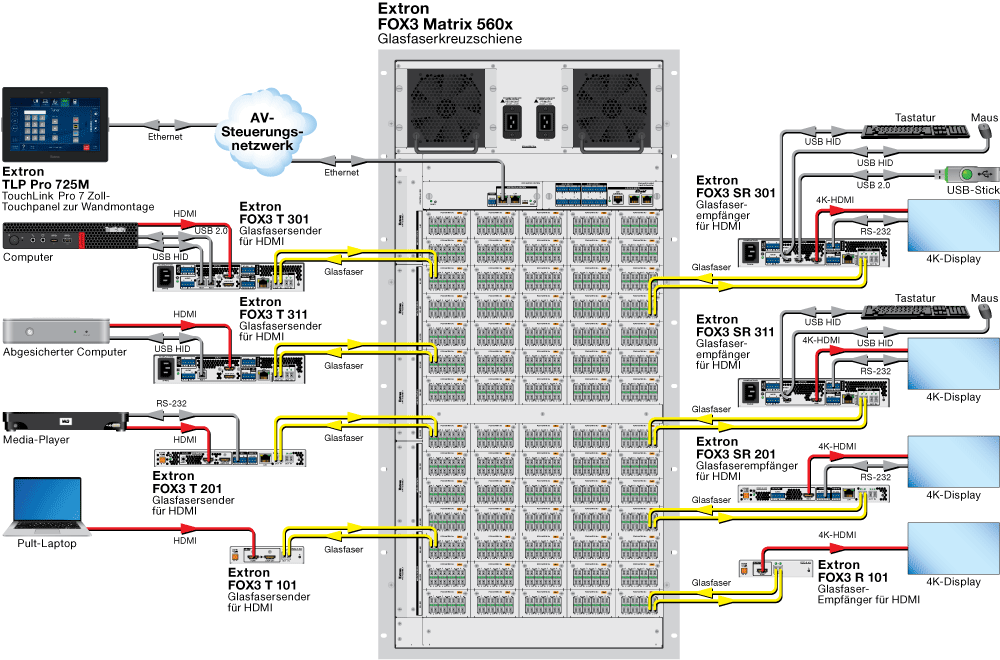

Wir haben die FOX3 Matrix 560x zur Kombination mit FOX3-Extendern entwickelt, um zuverlässige Langstreckenübertragung von Video, Audio, Steuerung und USB-Daten anzubieten. Damit sind zusätzliche Netzwerkanschlüsse, Ausrüstung, Software, Treiber oder USB-Extender nicht mehr nötig. Die integrierte Signalverteilung über USB der Kreuzschiene ermöglicht die Verbindung mit Peripherie-Geräten über dasselbe Glasfaserkabel wie für Video und Audio, weshalb sie ideal für KVM (Keyboard, Video, and Mouse)-Anwendungen geeignet ist. Durch die Vermeidung IT-spezifischer Designkriterien, die mit den Anforderungen der KVM-Signalumschaltung in professionellen AV‑Installationen kollidieren können, wird die Integration in KVM-Anwendungen erleichtert.

Für sichere Systeme entwickelt

Die FOX3 Matrix 560x nutzt zwei Methoden, um zu gewährleisten, dass sensible Daten korrekt isoliert und geschützt werden: Vorrangschaltung und sichere Partitionierung. Die Vorrangschaltung weist jedem Ein- und Ausgang eine Sicherheitsstufe zu. Es sind sechs Sicherheitsstufen verfügbar, wobei die sechste die höchste Stufe darstellt. Ein Ausgang kann nur mit einem Eingang verbunden werden, der eine gleich hohe oder niedrigere Sicherheitsstufe hat, was einen unberechtigten Zugriff auf sensible Daten verhindert. Beispielsweise kann ein Ausgang mit der Sicherheitsstufe fünf nur mit Eingängen verbunden werden, die die Sicherheitsstufe fünf oder niedriger besitzen. Ein Ausgang mit der Sicherheitsstufe eins, der niedrigsten Stufe, kann jedoch nur mit Eingängen verknüpft werden, die ebenfalls Sicherheitsstufe eins haben. Die Vorrangschaltung ist sinnvoll in Systemen mit mehreren Sicherheitsstufen.

Mit der sicheren Partitionierung kann die Kreuzschiene zur Aufteilung von Quellen und Zielgeräten in kleinere, untergeordnete Umschalter unterteilt werden. Die Quellen können nur an Zielgeräte innerhalb derselben Aufteilung weitergeleitet werden. Jeder Versuch, einen Eingang und einen Ausgang aus unterschiedlichen Partitionen miteinander zu verbinden, ist unzulässig und wird mit einer Fehlermeldung beantwortet. Es sind bis zu 6 Partitionen verfügbar. Die sichere Partitionierung ist nützlich zur Trennung von gesicherten und frei zugänglichen Daten.

Glasfaser-E/A-Module

Die FOX3 Matrix 560x hat ein modulares Design mit 40 Einschüben. Jeder Einschub nimmt ein FOX3 I/0 88-Modul mit acht Anschlüssen und LC-Steckern für Glasfaserkabel auf. Das Modul ist in zwei Versionen erhältlich. Das FOX3 I/O 88 MM-Modul unterstützt Multimode-Glasfaser mit 850 nm, wie sie normalerweise in Gebäuden oder Einrichtungen mit mittleren Übertragungsdistanzen genutzt wird. Das FOX3 I/O 88 SM-Modul unterstützt Singlemode-Glasfaser mit 1310 nm. Mit einer Singlemode-Glasfaser ist die Übertragung über extreme Entfernungen möglich. Singlemode-Glasfaser wird in sehr großen Einrichtungen, wie Krankenhäusern und Stadien, sowie zur Verbindung über sehr große Distanzen, wie zwischen den Gebäuden eines Universitätscampus, eingesetzt.

Die FOX3 Matrix 560x kann je nach benötigter Konfiguration voll- oder teilbestückt werden.Die E/A-Module sind während des Betriebs austauschbar, sodass die Kreuzschiene jederzeit vor Ort einfach und schnell erweitert werden kann, ohne die gesamte Signalverteilung unterbrechen zu müssen. In der FOX3 Matrix 560x können alle E/A-Module für Multimode- und Singlemode-Glasfasern miteinander kombiniert werden. Beispielsweise kann die Kreuzschiene die von einem Multimode-Sender eingehenden Multimode-Glasfasersignale als Singlemode-Signale über extreme Entfernungen an einen Singlemode-Empfänger weiterleiten. Redundante, im Betrieb austauschbare Netzteile bieten zusätzliche Sicherheit für eine kontinuierliche Stromversorgung in unternehmenskritische Anwendungen.

Flexible E/A-Konfiguration

Jeder Glasfaseranschluss besteht aus zwei individuellen Glasfaserverbindungen. In der Standardkonfiguration von E/A-Modulen für die FOX3 Matrix 560x werden diese Verbindungen als ein separater Eingang und ein separater Ausgang festgelegt. Daher sind bis zu 560 einzelne Glasfasereingänge und 560 einzelne Glasfaserausgänge möglich, wenn die Kreuzschiene mit unserer Steuerungssoftware konfiguriert und gesteuert wird.

Über Ethernet oder serielle RS-232-Steuerung kann jede Glasfaserverbindung jedoch auch als „gekoppelter“ Eingang oder Ausgang definiert werden, wobei die beiden Glasfaserverbindungen die bidirektionale Übertragung für ein Produkt der FOX3-Serie unterstützen. Alle gekoppelten Anschlüsse auf der Rückseite können als Eingänge oder Ausgänge fungieren und ermöglichen dadurch die Erstellung einer benutzerdefinierten E/A-Konfiguration. Eine FOX3 Matrix 560x, die mit fünf E/A-Modulen und 40 gekoppelten Anschlüssen bestückt ist, kann beispielsweise wie eine bidirektionale 32x8-Kreuzschiene verwendet werden. In der Standardkonfiguration von E/A-Modulen unterstützen die gleichen fünf Module eine 40x40-Umschaltung über einzelne Glasfasereingänge und -ausgänge. Für noch mehr Flexibilität kann die FOX3 Matrix 560x mit einer Kombination aus gekoppelten und einzelnen Glasfasereingängen und -ausgängen arbeiten.

Systemsteuerung

Für die Konfiguration, den Betrieb und die Überwachung bietet die FOX3 Matrix 560x direkten oder Remote-Zugriff auf das System über den USB-Konfigurationsanschluss auf der Vorderseite, den seriellen RS-232-Steuerungsanschluss auf der Rückseite und den Ethernet-Steuerungsanschluss. Die FOX3 Matrix 560x ermöglicht auch die Einspeisung und Extraktion von RS-232-Steuerungsdaten des Ethernet-Anschlusses an die Sender und Empfänger. Dies erlaubt eine umfassende Steuerung von Endpunkten und angeschlossenen Geräten ohne zusätzliche Kabel. Die FOX3 Matrix 560x ist auch mit dem FPC 6000-Frontbedienfeld kompatibel, was eine praktische Benutzeroberfläche zur Steuerung der Kreuzschiene von entfernten Standorten aus liefert.

Die FOX3 Matrix IPCP Pro-Modelle verfügen über einen eingebauten, leistungsstarken IPCP Pro Q xi-Steuerungsprozessor mit einem dedizierten AV LAN- und einem standardmäßigen Ethernet-LAN-Anschluss sowie einem lokalen USB-C-Konfigurationsanschluss. Der separate AV LAN-Anschluss isoliert die Steuerung der Matrix für zusätzliche Sicherheit. Mithilfe der aktuellen Sicherheitsstandards und Gigabit-Ethernet ist sie mit Extron IPCP Pro-Steuerungsprozessoren und TouchLink Pro-Touchpanels in einer standardmäßigen Netzwerkinfrastruktur kompatibel. Der standardmäßige Ethernet-LAN-Anschluss bietet eine sichere Verbindung mit dem Unternehmensnetzwerk über eine RJ-45-Standardverbindung und ist mit den gemeinsamen Kriterien des NIAP-Programms sowie den JITC-Netzwerkprotokollen konform. Er erlaubt nur Firmware-Updates sowie die Erkennung und Einrichtung von Extron-Geräten, die mit dem AV‑LAN-Anschluss verbunden sind. Der lokale USB-C-Konfigurationsanschluss bietet eine praktische lokale Verbindung für die Konfiguration.

Zertifizierte Produkte

Extrons zertifizierte Produkte sind ideal für Projekte in Behörden und für kritische Infrastrukturen. Externe Bewertungen bestätigen, dass diese Produkte die strengen Anforderungen an die Informationssicherung, Cybersicherheit und Störemissionen der DISA und NATO erfüllen. Diese Überprüfungen von Drittanbietern dienen als Anhaltspunkte für die stabile Sicherung sensibler Informationen. Die Dynamik dieser Zertifizierungen gewährleistet, dass diese Produkte den neuesten Entwicklungen in der Bedrohungsabwehr entsprechen, an aktuelle und kommende Bedrohungen angepasst sind und weiterhin an der Spitze bei der Unterstützung kritischer Bereiche, Behörden und Anwendungen bleiben. Kontaktieren Sie bitte das Extron-Team, um die Anforderungen Ihres Vorhabens zu besprechen.
