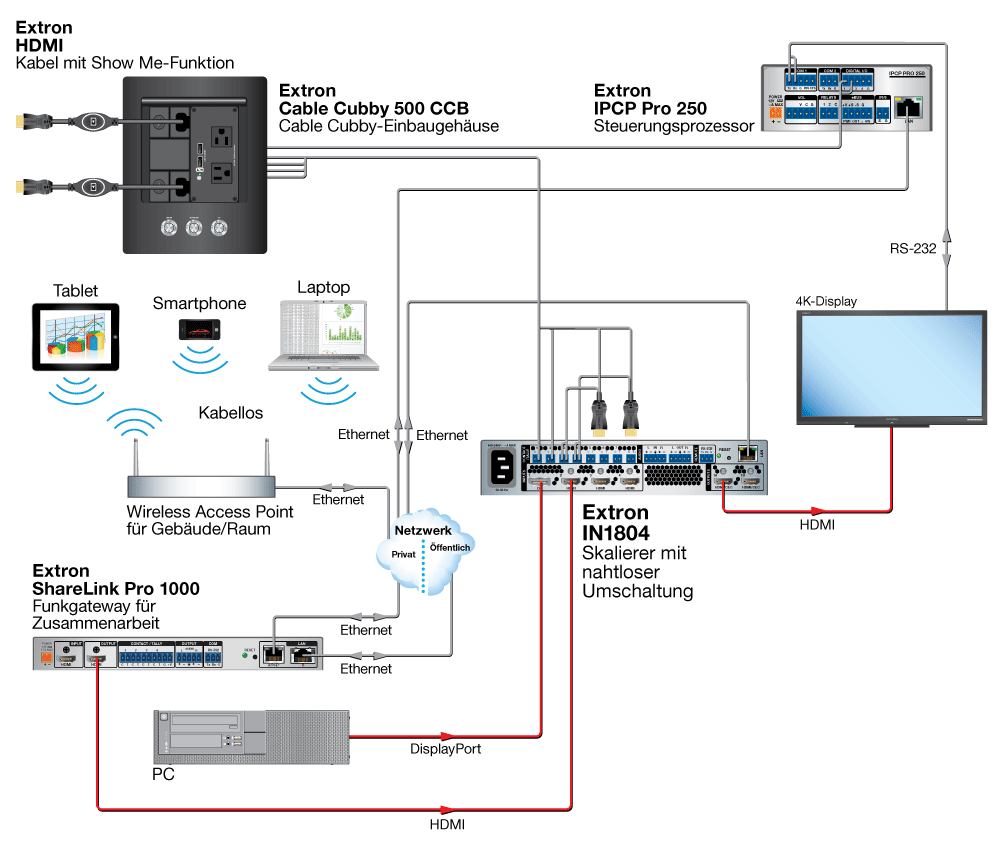

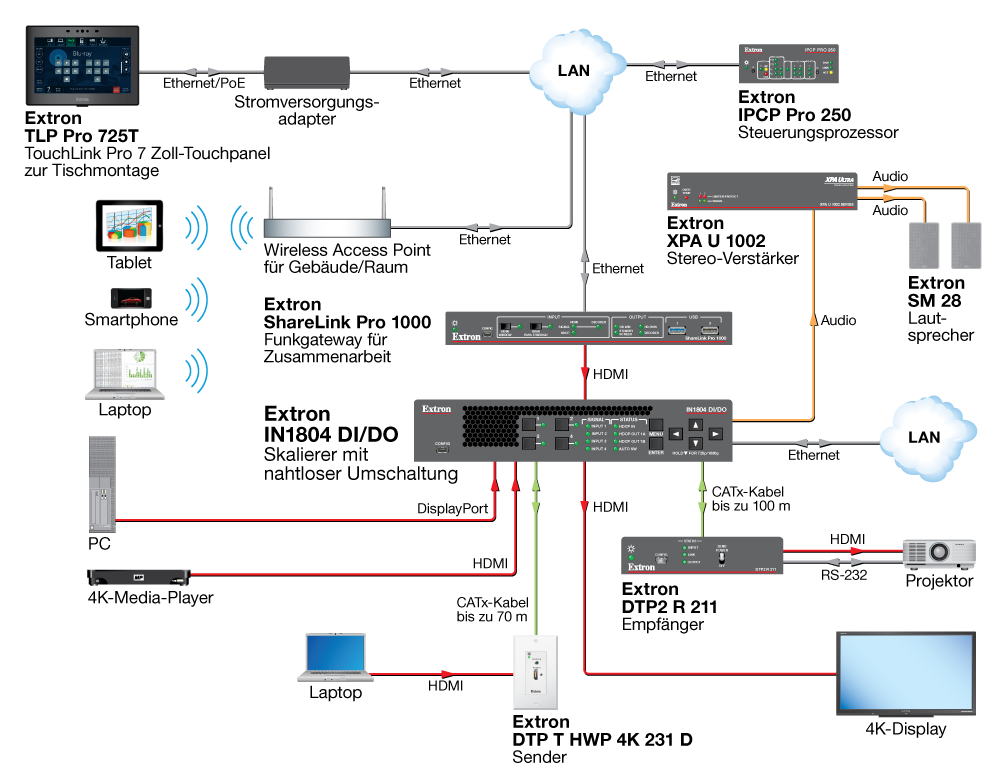

IN1804-Serie |
|
Spezifikationen |
 |
Bildwechselrate¹ | 24, 25, 30, 50, 60, 120, 144 oder 250 B/s |
Farbabtastung¹ | 4:4:4, 4:2:2 und 4:2:0 |
Farbtiefe¹ | 8 oder 10 Bit pro Farbe |
Signaltyp | DVI 1.0, HDMI 1.4 und 2.0, DisplayPort 1.2, HDCP 1.4 und 2.3 |
Max. Video-Datenrate¹ | |
HDMI | 18 Gbps (6 Gbps pro Farbe) |
DisplayPort | 21,6 Gbps (5,4 Gbps pro Leitung) |
HINWEIS | • 1 Abhängig von der maximalen Datenratengrenze. Nutzen Sie unseren Rechner unter www.extron.de/8Kdatarate zur Bestimmung der Videoparameter, die von dieser Datenrate unterstützt werden.
• 2 4096x2160/50-60 bei 4:4:4 ist nur für die HDMI- und DisplayPort-Anschlüsse verfügbar. |
|
HINWEIS | DTP2-Anschlüsse sind rückwärtskompatibel mit DTP-Endpunkten für Auflösungen bis zu 4K bei 30 Hz, 4:4:4 oder 4K bei 60 Hz, 4:2:0. |
|
|

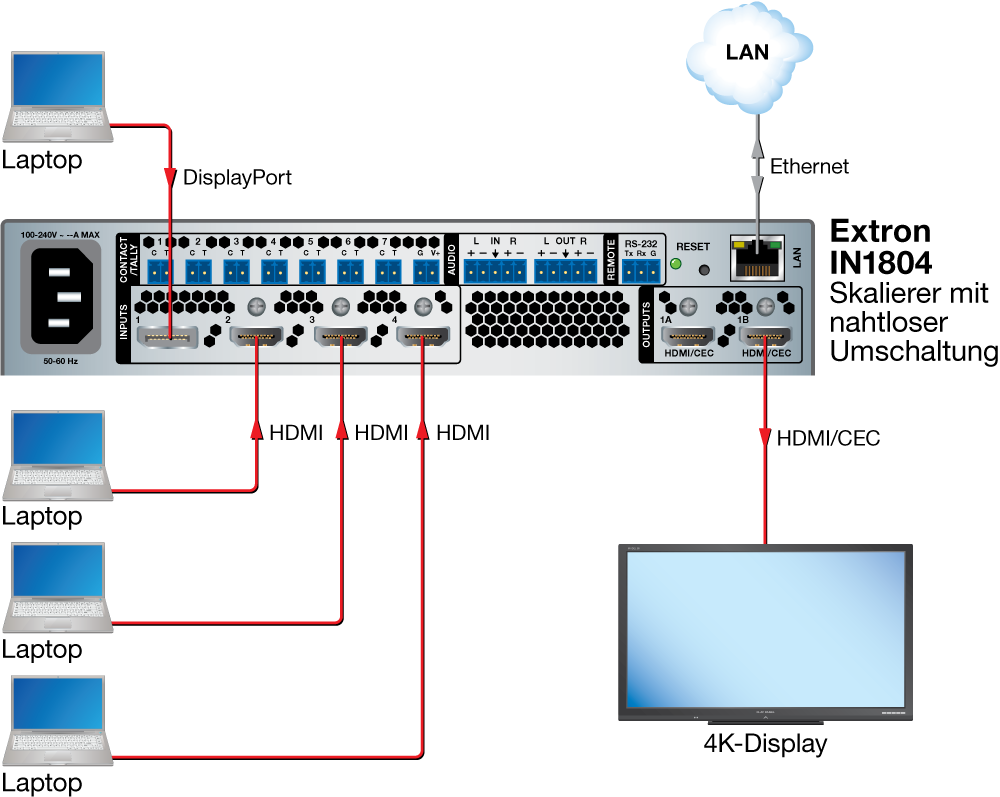

Videoeingang |
Anzahl/Signaltyp | |
Alle Modelle | 1 DisplayPort |
IN1804 und IN1804 DO | 3 HDMI/DVI |
IN1804 DI und IN1804 DI/DO | 2 HDMI/DVI
1 DTP/XTP konfigurierbar |
Anschlüsse | |
Alle Modelle | 1 DisplayPort-Buchse |
IN1804 und IN1804 DO | 3 HDMI A-Buchsen |
IN1804 DI und IN1804 DI/DO | 2 HDMI A-Buchsen
1 RJ-45-Buchse |
Horizontalfrequenz | 15 kHz bis 270 kHz für Auflösungen bis zu 18 Gbps |
Vertikalfrequenz | 24 Hz bis 240 Hz für Auflösungen bis zu 18 Gbps |
Auflösungsbereich | 640x480 bis 4096x2160, 480i, 480p, 576i, 576p, 720p, 1080i, 1080p und 2K
3840x2160 (bis zu 60 Hz) bis 4096x2160 (bis zu 60 Hz) |
Kabelkompensation | Automatisch |
Eingangskabellänge | Bei 4096x2160 bei 60 Hz, 4:4:4, 8 Farbbits:
HDMI Ultra/DisplayPort Ultra - Bis zu 3,6 m
HDMI Pro - 7,6 m |
HINWEIS | Niedrigere Auflösungen könnten längere Übertragungsdistanzen unterstützen. Die Übertragungsdistanz variiert abhängig von der Signalauflösung und dem in dem System verwendeten Kabeltyp und Quellengerät. |
|
Standards | DVI 1.0, HDMI 1.4 und 2.0, DisplayPort 1.2, HDCP 1.4 und 2.3 |
|
Videoverarbeitung |
Digitale Abtastung | 8 oder 10 Bit pro Farbe, 600 MHz max. Pixeltakt |
Farben | 1,07 Milliarden (10 Bit 4:4:4-Verarbeitung) |
|

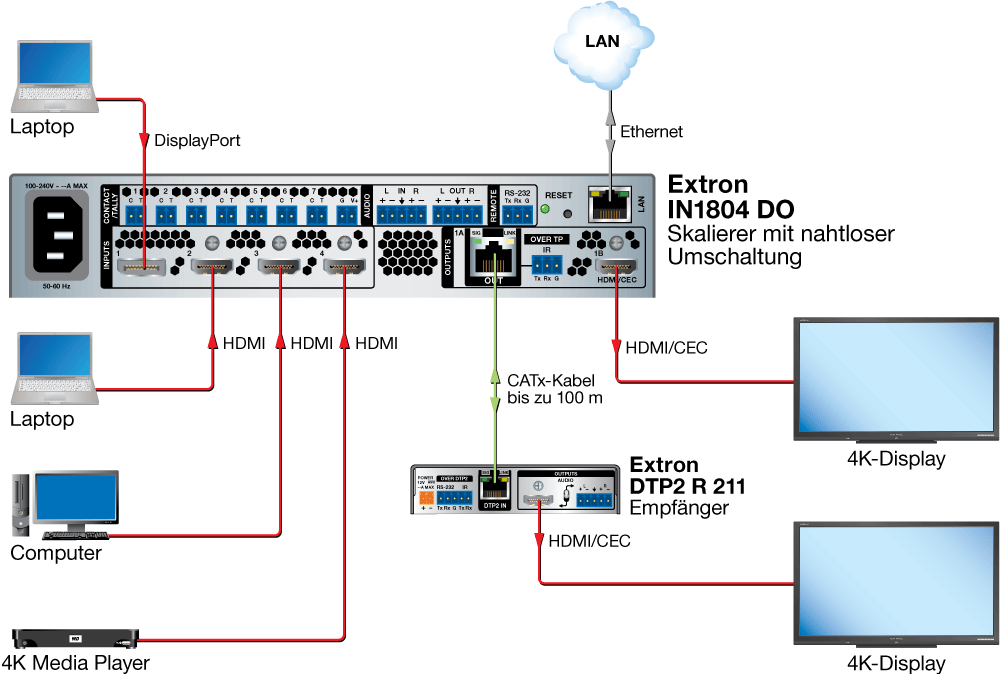

Videoausgang |
Anzahl/Signaltyp | |
IN1804 und IN1804 DI | 2 HDMI/DVI |
IN1804 DO und IN1804 DI/DO | 1 HDMI/DVI
1 DTP2/XTP/HDBT konfigurierbar |
Anschlüsse | |
IN1804 und IN1804 DI | 2 HDMI A-Buchsen |
IN1804 DO und IN1804 DI/DO | 1 HDMI A-Buchse
1 RJ-45-Buchse |
Strom für aktive Kabel | |
IN1804 und IN1804 DI | 2,2 W insgesamt für alle HDMI-Anschlüsse
1,1 W max. für jeden HDMI-Anschluss |
IN1804 DO und IN1804 DI/DO | 1,1 W max. für den HDMI-Anschluss |
Stromversorgung HDMI-Peripheriegeräte | 250 mA pro Ausgang (Nur HDMI-Ausgänge) |
Skalierte Auflösung | 640x4808, 800x6008, 1024x7688, 1280x7688, 1280x8008, 1280x10248, 1360x7688, 1366x7688, 1440x9008, 1400x10508, 1600x9008, 1600x12008, 1920x12008, 2048x12008, 2048x15368, 2560x10808, 2560x14408, 2560x16008, 3840x21601,2,3,4,5,6*,7*,8*, 4096x21601,2,3,4,5,6**,7**,8**
480p7,8, 576p6, 720p3,4,5,6,7,8, 1080i6,7,8, 1080p1,2,3,4,5,6,7,8, 2K1,2,3,4,5,6,7,8
123,98 Hz, 224 Hz, 325 Hz, 429,97 Hz, 530 Hz, 650 Hz, 759,94 Hz, 860 Hz
*Verfügbar nur über die HDMI- oder DTP2-Ausgänge
**Verfügbar nur über die HDMI-Ausgänge |
Ausgangskabellänge | Bei 4096x2160 und 60 Hz, 4:4:4, 8 Farbbits:
HDMI Ultra – Bis zu 2,7 m
HDMI Pro – Bis zu 7,6 m |
HINWEIS | Niedrigere Auflösungen könnten längere Übertragungsdistanzen unterstützen. Die Übertragungsdistanz variiert abhängig von der Signalauflösung, dem Kabeltyp und den Kompensationsfähigkeiten des Displays im System. |
|
Standards | DVI 1.0, HDMI 1.4 und 2.0, HDCP 1.4 und 2.3 |
|
Audio |
Verstärkung | Unsymmetrischer Ausgang: -6 dB; symmetrischer Ausgang: 0 dB |
Frequenzgang | 20 Hz bis 20 kHz, ±0,5 dB |
Klirrfaktor | <0,1 % bei 20 Hz bis 20 kHz bei Sollpegel |
Signal/Rauschabstand | >90 dB, symmetrisch, bei max. Ausgangsleistung (ungewichtet) |
Übersprechen | ≤-80 dB bei 1 kHz, voll ausgelastet |
Stereo-Kanaltrennung | >80 dB bei 1 kHz |
Unterstützte Formate | |
De-Embedding von analogem Audio | LPCM bis zu 2.0/24-bit/96 kHz |
HDMI-Durchleitung | LPCM bis zu 7.1/24-bit/192 kHz, Dolby Atmos, Dolby TrueHD und ältere Dolby-Formate
DTS:X, DTS-HD Master Audio, DTS 96/24 und ältere DTS-Formate |
|
Audioeingang |
Anzahl/Signaltyp | |
IN1804 und IN1804 DO | 1 Stereo, Linepegel, symmetrisch oder unsymmetrisch
4 Embedded HDMI/DisplayPort |
IN1804 DI und IN1804 DI/DO | 2 Stereo Linepegel, symmetrisch oder unsymmetrisch (1 analog, 1 DTP2)
3 Embedded HDMI/DisplayPort
1 Embedded DTP2/XTP |
Anschlüsse | |
IN1804 und IN1804 DO | (1) 5-polige 3,5 mm-Schraubklemmleiste
1 DisplayPort-Buchse
3 HDMI A-Buchse |
IN1804 DI und IN1804 DI/DO | (1) 5-polige 3,5 mm-Schraubklemmleiste
1 DisplayPort-Buchse
2 HDMI A-Buchsen
1 RJ-45-Buchse |
Impedanz | >10 kΩ unsymmetrisch, >20 kΩ symmetrisch |
Sollpegel | Line-Eingang: +4 dBu (1,23 Veff), -10 dBV (316 mVeff) einstellbar |
Max. Pegel | +21 dBu symmetrisch, +15 dBu unsymmetrisch |
Gleichtaktunterdrückung | > 65 dB bei 1 kHz |
Eingangsverstärkung | -18 dB bis +24 dB (nur analoger Eingang) |
HINWEIS | An einem DTP2-Sendereingang verwendete unsymmetrische, analoge Eingänge verfügen über +12 dB Verstärkung, um das Signal auf einen Sollpegel zu bringen (nur IN1804 DI und IN1804 DI/DO). |
|
|
Audioausgang |
Anzahl/Signaltyp | |
Alle Modelle | 1 Stereo/Mono, symmetrisch oder unsymmetrisch |
IN1804 und IN1804 DI | 2 HDMI, Embedded |
IN1804 DO und IN1804 DI/DO | 1 HDMI, Embedded
1 DTP2/XTP/HDBT (digital Embedded und Remote symmetrisch/unsymmetrisch analog*)
*Nur im DTP2-Modus verfügbar |
Anschlüsse | |
Alle Modelle | (1) 5-polige 3,5 mm-Schraubklemmleiste |
IN1804 und IN1804 DI | 2 HDMI A-Buchsen |
IN1804 DO und IN1804 DI/DO | 1 HDMI A-Buchse
1 RJ-45-Buchse |
Impedanz | 50 Ω symmetrisch, 100 Ω unsymmetrisch |
Verstärkungsfehler | ±0,5 dB Kanal zu Kanal |
Max. Pegel (Hi-Z) | >+21 dBu, symmetrisch; +15 dBu, unsymmetrisch |
Lautstärkeregelungsbereich | 0 dB bis -100 dB in 1 dB-Schritten |
HINWEIS | Systemverstärkung für den analogen DTP2-Empfängerausgang mit -12 dB (unsymmetrisch) und -6 dB (symmetrisch) (nur IN1804 DO und IN1804 DI/DO). |
|
|
Kommunikation — Präsentationsmedien-Umschalter/Skalierer |
Serieller Steuerungsanschluss | 1 bidirektionaler RS-232 an 3-poliger 3,5 mm-Schraubklemmleiste (Rückseite) |
Baudrate und Protokoll | 9600, 8 Datenbit, 1 Stoppbit, keine Parität (Werkseinstellung) |
Pinkonfiguration serielle Steuerung | 1 = Tx, 2 = Rx, 3 = Masse |
USB-Steuerungsanschluss | 1 Mini USB B-Buchse (Frontbedienfeld) |
USB-Standards | USB 2.0, High Speed |
Ethernet | |
Anschluss | 1 RJ-45-Buchse |
Ethernet-Datenrate | 10/100Base-T, Halb-/Vollduplex mit automatischer Erkennung |
Ethernet-Protokoll | ARP, ICMP (Ping), IP, TCP, DHCP, HTTP, Telnet |
Ethernet-Standardeinstellungen | Verbindungsgeschwindigkeit und Duplex-Pegel = automatische Erkennung
IP‑Adresse = 192.168.254.254
Subnetzmaske = 255.255.0.0
Gateway = 0.0.0.0
DHCP = aus |
Lagerung | 512 MB Arbeitsspeicher |
Schließkontakt-/Tally-Anschlüsse | 7 Sets (2 Kontakte jeweils) von Schließkontakt- und Tally-Anschlüssen
1 Set (1 Kontakt jeweils) von +V und G
Tally-Ausgangsleistung +5 V Gleichstrom, 0,2 A |
Programmsteuerung | Extrons Steuerungs-/Konfigurationsprogramm für Windows®
Extrons Simple Instruction Set™ (SIS™)
Microsoft® Internet Explorer® |
|
Kommunikation — externes Gerät (RS-232/IR über DTP2/XTP/HDBaseT) |
Serielle Steuerung - Durchgangsanschluss | RS‑232 kann zu und von Twisted Pair-Endpunkten über Ethernet-Einspeisung gesendet werden(nur IN1804 DI, IN1804 DO und IN1804 DI/DO). |
Baudraten | Bis zu 115200 Baud |
Protokoll | 6 bis 8 Datenbits
1 oder 2 Stoppbits
Gerade oder ungerade Parität, keine Parität
Datenflusskontrolle = XON, XOFF, keine |
IR-Steuerung - Durchgangsanschlüsse | TTL-Pegel (0 bis 5 V) modulierte Infrarotsteuerung von 30 kHz bis zu 60 kHz |
IN1804 DI und IN1804 DI/DO Eingang/TP-Sender | IR über (1) 3 polige 3,5 mm-Schraubklemmleiste |
IN1804 DO und IN1804 DI/DO Ausgang/TP-Sender | IR über (1) 3 polige 3,5 mm-Schraubklemmleiste |
Pinkonfiguration IR-Steuerung | 1 = Tx, 2 = Rx, 3 = Masse |
|
Allgemeines |
Netzteil | Intern
Eingang: 100-240 V Wechselstrom, 50-60 Hz |
Stromverbrauch | |
Volle Leistung | |
IN1804 | 29 W |
IN1804 DI | 46 W |
IN1804 DO | 42 W |
IN1804 DI/DO | 57 W |
Stromsparmodus | |
IN1804 | 16 W |
IN1804 DI | 17 W (24 W für Psav2) |
IN1804 DO | 19 W (24 W für Psav2) |
IN1804 DI/DO | 18 W (33 W für Psav2) |
Betriebstemp./Feuchtigkeit | Lagerung: -40 bis +70 °C / 10 % bis 90 %, nicht kondensierend
Betrieb: 0 bis +50 °C / 10 % bis 90 %, nicht kondensierend |
Kühlung | 2 Lüfter, Luft fließt von vorne nach hinten |
Wärmeableitung | |
Volle Leistung | |
IN1804 | 94 BTU/h |
IN1804 DI | 127 BTU/h |
IN1804 DO | 124 BTU/h |
IN1804 DI/DO | 156 BTU/h |
Stromsparmodus | |
IN1804 | 50 BTU/h |
IN1804 DI | 54 BTU/h (74 BTU/h für Psav2) |
IN1804 DO | 61 BTU/h (67 BTU/h für Psav2) |
IN1804 DI/DO | 56 BTU/h (92 BTU/h für Psav2) |
Montage | |
Rackmontage | Ja, mit optionaler Montagewanne |
Möbelmontage | Ja, mit optionalem Untertisch- oder Tischeinbau-Montageset |
Gehäusetyp | Metall |
Abmessungen | 42 mm H x 220 mm B x 292 mm T (1 HE hoch, halbe Rackbreite)
(Tiefenangabe ohne Anschlüsse und Knöpfe) |
Produktgewicht | |
IN1804 | 1,3 kg |
IN1804 DI | 1,3 kg |
IN1804 DO | 1,3 kg |
IN1804 DI/DO | 1,3 kg |
Betriebsbestimmungen | CE, c-UL, UL, PSE, RoHS und WEEE |
Produktgarantie | 3 Jahre auf Material und Verarbeitung |
Everlast-Netzteilgarantie | 7 Jahre auf Material und Verarbeitung
|
HINWEIS | Alle Sollpegel sind bei ±10 %. |
|
HINWEIS | Technische Daten freibleibend. |
|
(5514-D11) |
