MGP 462 Pro AUS DEM PROGRAMM GENOMMEN

HDCP-konformer Zwei-Fenster-Multi-Grafikprozessor

Hauptmerkmale

Kombiniert Eingangsquellen für HDMI, 3G-SDI, hochauflösendes RGB, Komponenten-Video, S-Video und FBAS-Video in zwei Fenstern auf einem einzigen Display
RGB-, HDTV-Komponenten-Video- und HDCP-konformer HDMI-Ausgang
Key Minder^® überprüft kontinuierlich die HDCP-Konformität für ein schnelles und zuverlässiges Umschalten
Wählbare Ausgangsauflösungen von 640x480 bis 1920x1200, einschließlich HDTV 1080p/60 und 2K
Bildspeicher ermöglicht die Verwendung von gespeicherten Bildschirmfotos oder hochgeladenen Grafiken als Hintergrundbild
Live-Hintergrund-Video von einer separaten HDMI-Quelle

Modell	Beschreibung der Version	Teilenummer
MGP 462 Pro	Zwei Fenster - Standardversion	60-1258-01	AUS DEM PROGRAMM GENOMMEN
MGP 462 Pro DI	Zwei Fenster - Vier HDMI-Eingänge	60-1258-02	AUS DEM PROGRAMM GENOMMEN
MGP 462 Pro 3G-SDI	Zwei Fenster - Zwei 3G/HD-SDI- und zwei HDMI-Eingänge	60-1258-03	AUS DEM PROGRAMM GENOMMEN

Dieses Produkt wurde aus dem Programm genommen.

Der MGP 462 Pro von Extron ist ein leistungsstarker, hochauflösender Multi-Fenster-Prozessor zur Darstellung von zwei Bildern auf einem einzigen Display. Die vollständige HDCP-Konformität bei allen HDMI-Video-Ein- und -Ausgängen stellt zudem eine problemlose Darstellung geschützter Inhalte sicher. Der MGP 462 Pro hat einen Eingangsanschluss für HDMI-Hintergrund-Video, über den die Fenster über einer Live-Video-Anzeige platziert werden können und außerdem die Kaskadierung mehrerer Prozessoren zur Erzeugung von weiteren Fenstern am Ausgang ermöglicht wird. Der MGP 462 Pro bietet zudem zwei simultane Ausgänge, die HDMI- und RGBHV-Video erzeugen und somit die Integration mit verschiedenen Anzeigegeräten vereinfachen. Der MGP 462 Pro eignet sich ideal für Anwendungen, die die simultane Darstellung qualitativ äußerst hochwertiger Grafiken und Videoinhalte von mehreren Quellen erfordern.

Eine große Auswahl an Eingangsquellen, einschließlich HDMI, 1920x1200-Computervideo, FBAS-Video, HDTV 1080p/60 und 2K, kann unterstützt werden. Der MGP 462 Pro ist auch mit optionalen HDMI- und 3G-SDI/HD-SDI-Eingängen erhältlich. Die Kreuzschiene mit internem Eingang und mehrere leistungsstarke Videoskalierer ermöglichen die Skalierung von jedem der bis zu 19 verfügbaren Eingänge und die Platzierung in einem oder beiden Fenstern für Bild-im-Bild-Darstellung. Darüber hinaus gibt der MGP 462 Pro wählbare Abtastraten, einschließlich 1920x1200-Computervideo, HDTV 1080p/60 und 2K, über analoges RGB- oder Komponenten-Video sowie HDMI aus.

Für eine verbesserte und vereinfachte Integration von Quellen sowie Displays verfügt der MGP 462 Pro über Key Minder^®, eine Extron-exklusive Technologie. Für HDMI-Signale mit geschütztem Inhalt authentifiziert und erhält Key Minder kontinuierlich die HDCP-Verschlüsselung zwischen Ein- und Ausgängsgeräten aufrecht, um ein schnelles und zuverlässigen Umschalten in professionellen AV-Umgebungen zu gewährleisten. Wenn eine HDCP-verschlüsselte HDMI-Eingangsquelle empfangen wird, dann gibt der MGP 462 Pro an jeden mit einem nicht HDCP-konformen Display verbundenen Videoausgang einen grünen Bildschirm aus. Auf diese Weise wird sofort visuell bestätigt, dass der geschützte Inhalt nicht auf diesem Display wiedergegeben werden kann.

Der MGP 462 Pro bietet eine Reihe erweiterter Funktionen, die benutzerdefinierte Displays mit mehreren Bildern, einschließlich Bild-im-Bild-Einstellungen für Fensterpositionierung, Größe, Zoom, Priorität, Standbild, Anpassung der Fensterränder mit wählbaren Farben sowie Beschriftung, ermöglichen. Der MGP 462 Pro verfügt über Einstellungen zur Feinabstimmung von Bildern und Fenstern und bietet somit unbegrenzte benutzerdefinierte Bild-im-Bild-Einstellungsmöglichkeiten. Die Fenster können mittels eleganter Effekte, einschließlich Aus- und Überblendung sowie Wischeffekt, für hochwertige und professionelle Präsentationen mit mehreren Bildern ein- und ausgeblendet werden.

Mit dem integrierten Bildspeicher können gegenwärtig dargestellte Bildschirmfotos zur Verwendung als Hintergrundbilder für Präsentationen gespeichert werden. Alternativ können BMP (Bitmap) -Grafiken von einem PC aus über den Ethernet-Anschluss hochgeladen und als Hintergrund abgerufen werden. Darüber hinaus kann Live-Video von einer HDMI-Quelle als Hintergrund für jede Präsentation dienen. Auf dem MGP 462 Pro gespeicherte Bilder können zudem auf einen PC über Ethernet zur Archivierung heruntergeladen werden.

Der MGP 462 Pro verfügt über ein Frontbedienfeld für umfassenden sowie integrations- und benutzerfreundlichen Zugang zu allen Funktionen. Der MGP 462 Pro kann über RS-232 mit Hilfe von Extrons SIS™ - (Simple Instruction Set) -Befehlsprotokoll ferngesteuert werden. Die Steuerung über Ethernet ermöglicht abgesetzte Verwaltung und Unterstützung von jedem Computer mit einem Webbrowser. Das mitgelieferte auf Windows^® basierende Steuerungsprogramm erlaubt vollständigen Echtzeit-Betrieb des MGP 462 Pro. Die Software ermöglicht die Steuerung aller Funktionen und Konfigurationsoptionen, einschließlich Größeneinstellung und Positionierung der Fenster, virtuelle Konfiguration des Videoeingangs und Bildspeicher.

Merkmale

Kombiniert Eingangsquellen für HDMI, 3G-SDI, hochauflösendes RGB, Komponenten-Video, S-Video und FBAS-Video in zwei Fenstern auf einem einzigen Display

Eingänge: Vier analoge Universal-Videoeingänge an BNC-Buchsen für RGBHV bis zu 1920x1200 und 2K, Komponenten-Video bis zu 1080p/60 HDTV, S-Video oder FBAS-Video; 15 virtuelle Videoeingänge an BNC-Buchsen akzeptieren verschiedene Kombinationen von FBAS-Video-, S-Video- und Komponenten-Videoquellen; HDMI-Eingang für Live-Hintergrund sowie optionale Eingänge: Vier HDMI- oder zwei 3G-SDI/HD-SDI- und zwei HDMI-Eingänge

Ausgänge: Skalierter Bild-im-Bild-Ausgang an HDMI- und BNC-Buchsen für RGBHV, RGBS, RGsB oder HD-Komponenten-Video

RGB-, HDTV-Komponenten-Video- und HDCP-konformer HDMI-Ausgang — Der MGP 462 Pro kann gleichzeitig analoge RGB-Computer- oder HDTV-Komponenten-Videosignale sowie digitale HDMI-Signale zur Kompatibilität mit praktisch jedem Anzeigegerät ausgeben.

Optionale HDMI- und 3G-SDI/HD-SDI-Eingänge — Der MGP 462 Pro ist mit vier HDMI- oder zwei HDMI- und zwei 3G-SDI/HD-SDI-Eingängen erhältlich. Diese Eingänge ermöglichen eine einfache Integration digitaler Videoquellen in AV-Systeme und erlauben dem MGP 462 Pro, zusammen mit dem HDMI-Ausgang, den Betrieb in einem vollständig digitalen Videosystem. Der mit 3G-SDI/HD-SDI ausgestattete MGP 462 Pro ist mit den SMPTE 424M- und SMPTE 292M-Standards für hochauflösendes digitales Video konform.

HDCP-konform — Gewährleistet die Wiedergabe von geschützten Medieninhalten und die Zusammenarbeit mit anderen HDCP-konformen Geräten.

Durch den Nutzer wählbare HDCP-Autorisierung — Individuelle Eingänge können so HDCP-konform oder nicht konform für die angeschlossene Quelle erscheinen. Dies ist von Vorteil bei Quellen, die automatisch alle Inhalte entschlüsseln, wenn sie mit einem HDCP-Gerät verbunden sind. Kopiergeschütztes Material wir im Nicht-HDCP-Modus nicht weitergeleitet.

Die visuelle HDCP-Bestätigung überträgt ein grünes Signal, wenn verschlüsselte Inhalte an ein nicht HDCP-konformes Display geleitet werden — Der Bildschirm des Displays wird grün und eine Alarmmeldung wird angezeigt, wenn HDCP-verschlüsselte Inhalte an ein nicht HDCP-konformes Display geleitet werden. So wird direkt sichtbar, dass der geschützte Inhalt nicht auf dem Display wiedergegeben werden kann.

Key Minder^® überprüft kontinuierlich die HDCP-Konformität für ein schnelles und zuverlässiges Umschalten — Key Minder authentifiziert und erhält kontinuierlich die HDCP-Verschlüsselung zwischen Eingangs- und Ausgangsgeräten für eine schnelle und zuverlässige Umschaltung in professionellen AV-Umgebungen aufrecht. Dabei wird gleichzeitig die Verteilung eines einzelnen Quellensignals an ein oder mehrere Displays ermöglicht.

Wählbare Ausgangsauflösungen von 640x480 bis 1920x1200, einschließlich HDTV 1080p/60 und 2K

Bild-im-Bild-Einstellungen für die Positionierung, Größe, Zoom und Priorität der Fenster; Auswahl der Hintergründe und der Farbe der Fensterränder möglich

Bildspeicher ermöglicht die Verwendung von gespeicherten Bildschirmfotos oder hochgeladenen Grafiken als Hintergrundbild — Eine professionelle Funktion, die das Speichern gegenwärtig dargestellter Bildschirmfotos oder hochgeladener BMP (Bitmap) -Grafiken ermöglicht. Auf dem MGP 462 Pro gespeicherte Bilder können zudem auf einen PC als BMP-Dateien zur Archivierung heruntergeladen werden.

Hintergrundbilder können zur Erstellung thematisch gestalteter Multimedia-Präsentationen genutzt werden — Ein im Bildspeicher aufbewahrtes Bild kann als Hintergrund für die zwei Video- oder Grafikfenster dargestellt werden und erzeugt somit eine thematische Multimedia-Präsentation. Das Gerät kann bis zu sechs hochauflösende Vollbilder speichern und stellt somit eine einfache Möglichkeit zur Darstellung häufig verwendeter Bilder, wie z.B. ein Firmenlogo, dar.

Live-Hintergrund-Video von einer separaten HDMI-Quelle — Neben dem Bildspeicher kann live gezeigtes, hochauflösendes Full-Motion-Computervideo oder HDTV von einer HDMI-Quelle für jede Präsentation als Hintergrund genutzt werden. Der HDMI-Eingang für Hintergrundbilder kann zudem zur Kaskadierung von zwei oder drei MGP 464 Pro- oder MGP 462 Pro-Geräten verwendet werden, um dadurch große Displays mit sechs bis zu 12 Fenstern zu erstellen.

EDID-Emulation zur Auswahl von Auflösungen und Bildwiederholfrequenzen für einen zuverlässigen Betrieb — Der MGP 462 Pro bietet die Möglichkeit, die Auflösungsraten des eingehenden Signals festzulegen, so dass eine korrekte Kommunikation mit der Videoquelle sichergestellt wird.

Kaskadierung von MGP 462 Pro- oder MGP 464 Pro-Geräten für zusätzliche Fenster — Zwei oder drei MGP 462 Pro- bzw. MGP 464 Pro-Geräte können zur Erstellung großer Displays mit sechs bis zu 12 Fenstern kaskadiert werden.

Übergangseffekte für Fenster, einschließlich Aus- und Überblendung, Wischeffekt oder einfacher Schnitt — Die Fenster können im Bild mit Hilfe von Aus- und Überblendung, Wischeffekt oder einfachem Schnitt ein- oder ausgeblendet werden und erzeugen somit nahtlose, professionelle Präsentationen.

Virtuelle Videoeingänge ermöglichen verschiedenste Kombinationen aus FBAS-Video-, S-Video- und SD-Komponenten-Videoquellen — Bis zu 15 virtuelle Videoeingänge sind für SD-Komponenten-Video, S-Video und FBAS-Video verfügbar. Die virtuellen Videoeingänge akzeptieren bis zu 15 FBAS-Videoquellen, bis zu fünf Komponenten-Videoquellen, bis zu fünf S-Video- oder fünf FBAS-Videoverbindungen oder die verschiedensten Kombinationen aller drei Formate, um den jeweiligen Anforderungen verschiedener Anwendungen zu entsprechen.

Echte Kreuzschiene im Format 19x2 — Eine eingebaute Kreuzschiene mit 19 Eingängen und zwei Ausgängen ermöglicht die Weiterleitung jedes Quelleneingangssignals an entweder ein oder beide On-Screen-Fenster. Dies ermöglicht die völlige Flexibilität bei der Gestaltung, Anpassung und Steuerung von Multi-Fenster-Präsentationen.

Auto-Image™-Funktion zur Einrichtung — Der MGP 462 Pro optimiert automatisch das Bild für die skalierte Ausgangsauflösung und verhindert somit ein komplexes Einrichtungsverfahren.

Standbild-Steuerung — Jedes Bild in einem Bild-im-Bild-Fenster kann über das Frontbedienfeld, RS-232- oder RS-422- bzw. Ethernet-Steuerung als Standbild generiert werden.

Text-Overlay für die Beschriftung von Fenstern — Jedes Bild-im-Bild-Fenster kann mit bis zu 16 Zeichen über RS-232- oder RS-422- bzw. Ethernet-Steuerung beschriftet werden. Individuell angepasste Optionen zur Textpositionierung, Textfarbe, Zeichengröße, Transparenz oder farbiger Hintergrund und Textränder sind verfügbar.

Bildeinstellmöglichkeiten für jedes Fenster, einschließlich Farbe, Farbton, Helligkeit, Kontrast und Detail

Nutzer-Voreinstellungen — Speicherplätze sind für jeden Eingang verfügbar, um optimierte Bildeinstellungen zu speichern und abzurufen.

128 Voreinstellungen für die Konfiguration von mehreren Fenstern — Insgesamt 128 Fenstervoreinstellungen sind verfügbar, von denen jede über werksseitig geladene Bild-im-Bild-Konfigurationen für Fenster verfügt. Diese Konfigurationen können zur schnellen Speicherung und Abruf von Größe, Positionierung und Priorität für alle Fenster individuell angepasst werden und zudem ein zuvor gespeichertes Hintergrundbild abrufen.

3:2 NTSC- und 2:2 PAL-Pulldown-Erkennung — Fortschrittliche Techniken zur Verarbeitung filmbasierter Signale, um Bilddetails und -schärfe für NTSC- oder PAL-Filmquellen zu verbessern.

Anpassen des Bildseitenverhältnisses — Diese Funktion ermöglicht eine Anpassung des Bildseitenverhältnisses der Videosignale an die Fenster. Der FILL-Modus erzeugt ein voll ausgefülltes Fensterbild, während der FOLLOW-Modus das ursprüngliche Bildseitenverhältnis des Eingangssignals beibehält.

Quad-Standard-Videodekodierung — Der MGP 462 Pro verwendet einen digitalen, adaptiven Vierwege-Kammfilter, um NTSC 3.58, NTSC 4.43, PAL und SECAM zur weltweiten Integration in Systeme zu dekodieren.

Interne Testbilder zur Kalibrierung und Einrichtung — Der MGP 462 Pro bietet mehrere Testbilder, einschließlich Crop-Pattern, Gitter, 16 Graustufen, Farbbalken, alternierende Pixel, Rampe, Weißfeld, 4x4-Gitter zur Nutzung mit Videowänden und drei Filmmuster mit den Bildseitenverhältnissen 1.78, 1.85 und 2.35. Zudem hat er zwei Crop-Muster zur Einrichtung nebeneinander liegender Fenster. Er verfügt ebenfalls über einen Blue-only-Modus für eine korrekte Einrichtung der Videofarbe und der Farbtonniveaus.

Überwachung und Steuerung über Ethernet — Mit Hilfe der Ethernet-Steuerung kann der MGP 462 Pro über ein LAN, WAN oder das Internet gesteuert und proaktiv überwacht werden.

RS-232- und RS-422-Steuerungsanschluss — Der MGP 462 Pro kann mit seriellen Befehlen über ein auf Windows^® basierendes Steuerungsprogramm von Extron gesteuert und konfiguriert sowie in ein Steuerungssystem integriert werden. Extron-Produkte nutzen für eine schnelle und einfache Programmierung das SIS™ (Simple Instruction Set) -Befehlsprotokoll, das aus einfachen ASCII-Codebefehlen besteht.

Frontbedienfeldsperre — Verhindert die Nutzung durch Unbefugte in nicht gesicherten Umgebungen. Mit einer speziellen Tastenkombination kann der MGP 462 Pro auch im Sperrmodus vom Frontbedienfeld aus gesteuert werden.

Rackmontierbares, 2 HE hohes Metallgehäuse mit voller Rackbreite und mitgelieferten Halterungen

Einschließlich LockIt^® HDMI-Kabelhalterung mit Kabelbindern

Äußerst zuverlässiges, energieeffizientes, internes Universal-Netzteil — Das internationale Netzteil mit 100-240 V Wechselstrom und 50/60 Hz bietet weltweite Kompatibilität und nachgewiesene Zuverlässigkeit.

LIEFERBARES ZUBEHÖR
	HDMI Ultra-Serie	Ultraflexible Premium High Speed-HDMI-Kabel

LIEFERBARES ZUBEHÖR

HDMI Ultra-Serie

Ultraflexible Premium High Speed-HDMI-Kabel

ÄHNLICHE PRODUKTE
	Quantum Elite	HDCP-konformes Videowandprozessorsystem mit Skalierer

ÄHNLICHE PRODUKTE

Quantum Elite

HDCP-konformes Videowandprozessorsystem mit Skalierer

Spezifikationen

MGP Pro

Video input

Number/signal type

4 VGA-WUXGA RGBHV, RGBS, RGsB, RsGsBs, RGBcvS, component video (interlaced or progressive), S-video, composite video
4 to 15 (configurable) component video (interlaced), S-video, or composite video
4 HDMI digital video (DI models only)
2 3G/HD-SDI digital video, 2 HDMI digital video (3G-SDI models only)
1 HDMI digital video (Live Background)

Connectors

Inputs 1-4

4 x 5 female BNC (all models)
4 female HDMI (DI models only)
2 female BNC, 2 female HDMI (3G-SDI models only)

Inputs 5-19

15 female BNC

Live Background

1 female HDMI

Nominal level

1 Vp-p for Y of component video and S-video, and for composite video
0.7 Vp-p for RGB and for R-Y and B-Y of component video
0.3 Vp-p for C of S-video

Minimum/maximum levels

Analog: 0.0 V to 2.0 Vp-p with no offset

Impedance

75 ohms

Horizontal frequency

15 kHz to 100 kHz

Vertical frequency

24 Hz to 120 Hz

Resolution range

640x480 to 1920x1200*, 480i, 576i, 480p, 576p, 720p, 1080i, 1080p, and 2048x1080
*Only the reduced blanking version of the 1920x1200 resolution is sampled at full bit rate.

The 3G/HD-SDI inputs accept only the following resolutions:
720p^5,6,7, 1080i^5,6,7, 1080p^{1,2,3,4,5,6,7}
¹= at 24 Hz, ²= at 25 Hz, ³= at 29.97 Hz, ⁴= at 30 Hz, ⁵= at 50 Hz, ⁶= at 59.94 Hz, ⁷= at 60 Hz

DC offset (max. allowable)

0.5 V

Video processing — digital inputs

Maximum data rate

6.75 Gbps (2.25 Gbps per color)

Maximum pixel clock

165 MHz

Formats

RGB and YCbCr digital video

Standards

DVI, HDMI, HDCP

NOTE	Live Background input is also HDCP compliant.

Video processing — analog inputs

Decoder

8-bit digital, 13.5 MHz standard

Digital sampling

24 bit, 8 bits per color; 165 MHz standard

Colors

16.78 million

Video output

Number/signal type

1 scaled RGBHV, RGBS, RGsB, HD YUV component video
1 HDMI (HDCP compliant) digital video

Connectors

5 female BNC, 1 female HDMI

Nominal level

1 Vp-p for Y of component video and for G of RGsB
0.7 Vp-p for RGB and for R-Y and B-Y of component video

Minimum/maximum levels

0.0 V to 1.0 Vp-p

Impedance

75 ohms

Vertical frequencies

24 Hz, 50 Hz, 59.95 Hz, 60 Hz, 72 Hz, 96 Hz, 100 Hz, 120 Hz

Scaled resolution

640x480^1,2,3,4,5,6, 800x600^1,2,3,4,5,6, 852x480^1,2,3,4,5, 1024x768^1,2,3,4, 1024x852^1,2,3,4,
1024x1024^1,2,3, 1280x768^1,2, 1280x800^1,2,3, 1280x1024^1,2, 1360x765^1,2, 1360x768^1,2, 1365x768^1,2, 1365x1024^1,2, 1366x768^1,2, 1400 x 1050^1,2, 1440x900^1,2,3, 1600 x 1200^1,2, 1680x1050^1,2, 1920x1200^1,2
HDTV: 480p^2,8, 576p¹, 720p^1,2,8, 1080i^1,2,8, 1080p^1,2,7,8, and 2048x1080^1,2,7,8¹= at 50 Hz, ²= at 60 Hz, ³= at 72 Hz, ⁴= at 96 Hz, ⁵= at 100 Hz, ⁶= at 120 Hz,
⁷ = at 24 Hz, ⁸ = 59.94 Hz

Return loss

>30 dB @ 5 MHz

DC offset

±25 mV with input at 0 offset

Switching type

Triple-Action

Sync

Input type

RGBHV, RGBS, RGsB, RsGsBs, RGBcvS, YUV (tri-level or bi-level on Y channel)

Output type

RGBHV, RGBS, RGsB, YUV (tri-level or bi-level on Y channel)

Input standards

NTSC 3.58, NTSC 4.43, PAL, SECAM, SMTPE 292M, SMTPE 424

Input level

2.75 V to 5.0 Vp-p for RGBHV or RGBS
0.6 Vp-p for component video tri-level sync
0.3 Vp-p for component video bi-level sync or RGsB

Output level

0.6 Vp-p for component video tri-level sync
0.3 Vp-p for component video bi-level sync or RGsB
TTL: 5.0 Vp-p, unterminated for RGBHV, RGBS

Input impedance

510 ohms

Output impedance

75 ohms

Polarity

Positive or negative (selectable)

Control/remote — processor/decoder/scaler

Serial control ports

(1) RS-232 or RS-422, female 9-pin D connector
(1) RS-232, 2.5 mm mini stereo jack

Baud rate and protocol

300 to 115200 baud (default: 9600), 8 data bits, 1 stop bit, no parity

Serial control pin configurations

9-pin D connector

RS-232: 2 = Tx, 3 = Rx, 5 = GND
RS-422: 2 = Tx-, 3 = Rx-, 5 = GND, 7 = Rx+, 8 = Tx+

2.5 mm mini stereo jack

Tip = Tx, ring = Rx, sleeve = GND

Ethernet control port

1 female RJ-45 connector

Ethernet data rate

10/100Base-T, half/full duplex with autodetect

Ethernet protocol

ARP, ICMP (ping), IP, TCP, DHCP, HTTP, SMTP, Telnet

Program control

Extron Simple Instruction Set (SIS^™)
Microsoft^® Internet Explorer, Telnet
Extron control/configuration program for Windows^®

General

Power supply

Internal
Input: 100-240 VAC, 50-60 Hz

Power consumption

MGP 464 Pro models

50.0 watts

MGP 462 Pro models

35.5 watts

Temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing

Cooling

Fan, right to left (as viewed from the front panel)

Thermal dissipation

MGP 464 Pro models

148 BTU/hour

MGP 462 Pro models

110 BTU/hour

Mounting

Rack mountable with included brackets

Enclosure type

Metal

Enclosure dimensions (per unit)

3.4" H x 17.5" W x 12.0" D (2U high, full rack wide)
(8.6 cm H x 44.5 cm W x 30.5 cm D)
(Depth excludes connectors and knobs. Width excludes rack ears.)

Product weight

8.6 lbs (3.9 kg)

Shipping weight

16 lbs (7 kg)

DIM weight

19 lbs (9 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE, C-tick, FCC Class A, ICES, VCCI

Environmental

Complies with the appropriate requirements of WEEE.

Product warranty

3 years parts and labor

Everlast power supply warranty

7 years parts and labor

NOTE	All nominal levels are at ±10%.

NOTE	Specifications are subject to change without notice.

(8.0-031213-D3)

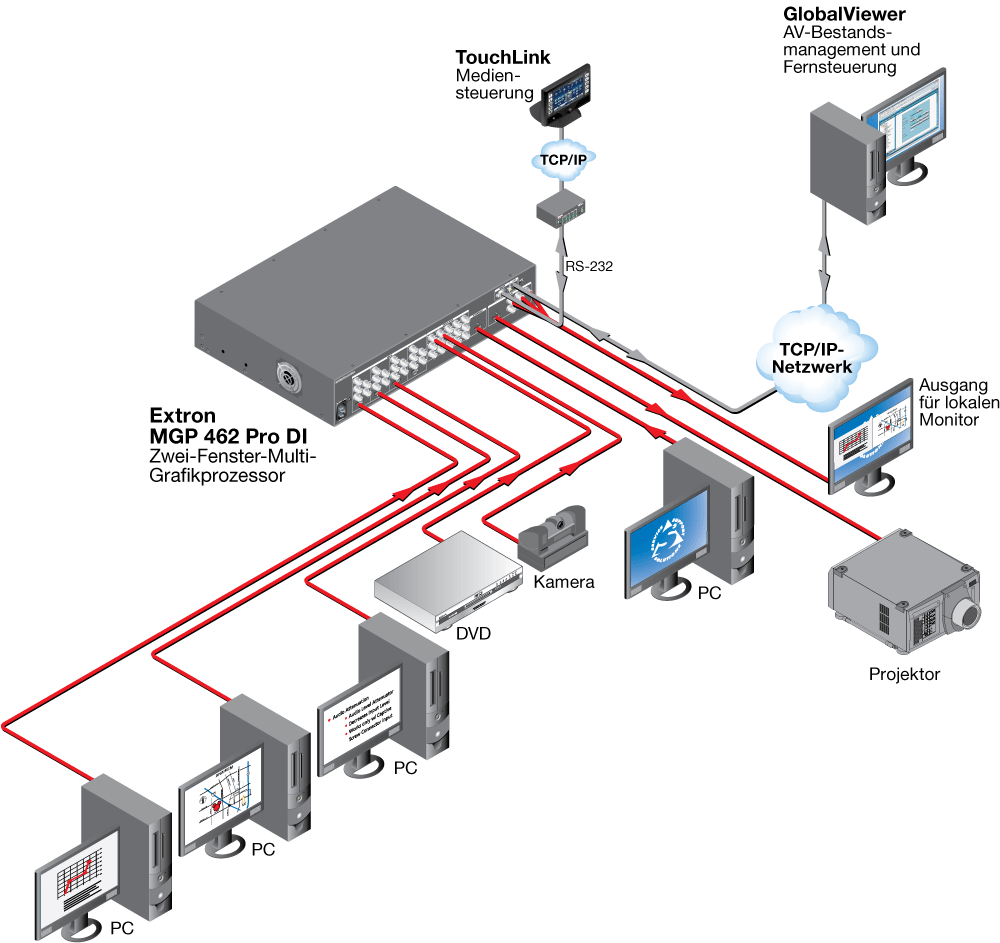

Anwendungsbeispiel

Vorder- und Rückseite
