Der Multi-Fenster-Prozessor MGP 641 skaliert und präsentiert bis zu vier 4K/60-Quellensignale auf einem einzigen Display. Er nutzt die fortschrittliche Extron Vector™ 4K-Skalierungstechnologie für eine unvergleichliche Bildqualität. Neben vier HDMI-Eingängen hat der HDCP 2.3-konforme Prozessor einen zusätzlichen HDMI-Eingang für Hintergrundbilder zur Wiedergabe nicht skalierter Live-Inhalte hinter den Quellenfenstern. Live-Inhalte oder Grafiken können überall auf der Bildwand arrangiert und für die Darstellung auf Displays im Quer- oder Hochformat gedreht werden. Die HDMI- und DTP2 4K/60-Ausgänge liefern duplizierte Signale für lokale und entfernt stehende Displays. Die individuell anpassbaren Fensterlayouts, Video-Einblendungen sowie Übergangseffekte werten die Präsentation der Inhalte auf. Mit diesen Funktionen liefert der MGP 641-Prozessor Inhalte, wie sie in High-End-Umgebungen und Live-Events gefragt sind.

4K/60-Eingänge und Ausgänge

Die vier HDMI-Eingänge des MGP 641 unterstützen Signale bis zu 4096x2160 bei 60 Hz mit 4:4:4-Farbabtastung. Alle vier Quellen können gleichzeitig dargestellt werden. Der Prozessor bietet zudem einen HDMI-Eingang für Hintergrundbilder zur Wiedergabe nicht skalierter Full Motion Live-Inhalte hinter den Quellenfenstern. Dieser Eingang unterstützt bis zu 4K/60 im Querformat und bis zu 4K/30 im Hochformat. Der Eingang für Hintergrundbilder erleichtert zudem die Kaskadierung von bis zu vier MGP 641-Geräten, um eine große, einzelne digitale Bildwand mit bis zu 16 Fenstern zu erstellen.

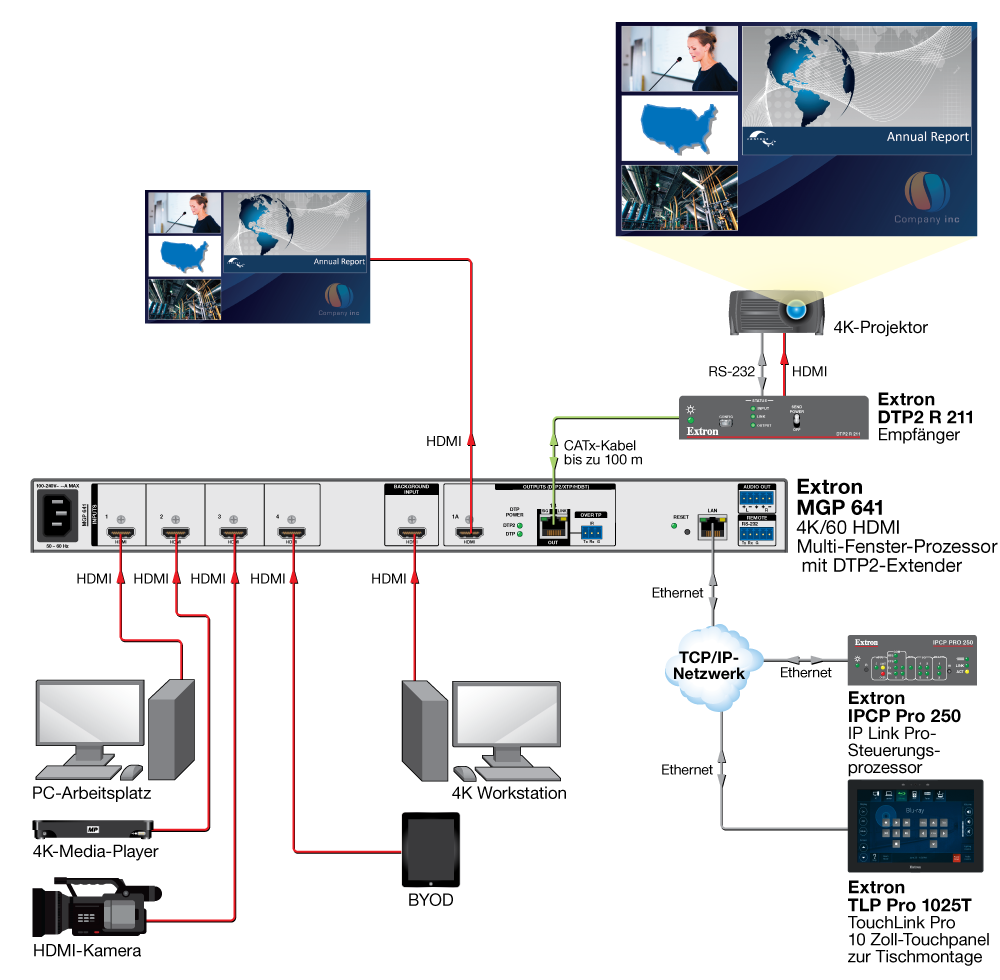

Ein einzelner HDMI-Ausgang unterstützt Videoauflösungen bis zu 4096x2160 bei 60 Hz mit 4:4:4-Farbabtastung. Der DTP2-Ausgang kann 4K/60-Signale bis zu 100 m über ein einzelnes geschirmtes CATx-Kabel übertragen. Bidirektionale RS-232- und IR-Signale können von einem Steuerungssystem eingespeist und über dieses Kabel zusammen mit den Video- und Audiosignalen übertragen werden, um eine Quelle oder ein Display aus der Ferne steuern zu können. Für eine einfachere Integration können ausgewählte DTP2-Endpunkte über dasselbe geschirmte CATx-Kabel mit Strom versorgt werden. Der Anschluss kann für die DTP2-, XTP II- oder HDBaseT-Übertragung mithilfe von SIS™ (Simple Instruction Set)-Befehlen oder der VCS (Videowall Configuration Software) eingerichtet werden.

Flexibles Management der Fenster und Voreinstellungen

Bis zu vier Live-Quellenfenster können auf einem Live-Video-, Standbild- oder einfarbigen Hintergrund wiedergegeben werden. Die Fenster-Anordnung und der Hintergrund können als Voreinstellung gespeichert und später mit einem harten Schnitt oder animierten Übergang wieder aufgerufen werden. Die Voreinstellungen beinhalten Informationen über Größe, Position und Priorität für alle Fenster und können über den RS-232-, Ethernet- oder USB-Anschluss gespeichert, wieder aufgerufen und benannt werden. Insgesamt stehen 128 Speicherplätze für die Fenstervoreinstellungen zur Verfügung.

Mit dem Auto-Layout-Modus kann das Fenster-Layout als Vollbild, Seite-an-Seite, Pyramide oder Vierer-Bildsplit automatisch konfiguriert werden. Für die Konfiguration wird berücksichtigt, welches Fenster ein aktives Signal oder Grafik hat. Wenn ein Signal an einem Eingang erkannt oder entfernt wird, dann passt sich das Fenster-Layout automatisch an die neue Quellenauswahl an.

Professioneller Vector 4K-Skalierer

Der Multi-Fenster-Prozessor MGP 641 nutzt Extrons exklusive Vector™ 4K-Skalierungstechnologie für eine erstklassige Auf- und Abwärtsskalierung von Bildern. Für eine beispiellose Skalierungsleistung nutzt Vector 4K mehrere patentierte Extron-Skalierungstechnologien und neue Algorithmen zur Bildverarbeitung. Hierdurch ist eine scharfe und präzise 4:4:4-Verarbeitung und Skalierung von Videosignalen bis zu 4K möglich. Darüber hinaus können 4K-Quellensignale zur Darstellung in kleinen Fenstern oder auf Displays mit niedriger Auflösung ohne den Verlust entscheidender Bilddetails herunterskaliert werden.

Vollständiges EDID-Management

Um sicherzustellen, dass professionelle AV-Systeme planmäßig funktionieren, ist es entscheidend, dass die EDID-Kommunikation zwischen den Videoquellen und Zielgeräten korrekt verwaltet wird. Eine präzise Verwaltung der EDID-Daten ermöglicht den Quellengeräten, Video- und Audiosignale in Formaten und mit Parametern zu senden, die am besten zu den Fähigkeiten des Displays passen. Die falsche Handhabung von EDID-Daten kann in unzulänglicher Bildqualität, keinem Bild oder schlechtem Ton resultieren.

Zahlreiche Extron-exklusive Tools für eine vollständige Steuerung über das EDID-Management stehen zur Verfügung. Die EDID Minder^®-Technologie bietet eine Bibliothek mit EDID-Dateien, die für jeden Videoeingang angewandt werden können. Zusätzliche EDID-Daten können von verbundenen Displays erfasst oder vom Nutzer hochgeladen werden. Mit der VCS-Software kann leicht auf EDID Minder zugegriffen werden. EDID Manager 2.1 ist ein kostenlos herunterladbares Windows-Dienstprogramm zur Ansicht und Bearbeitung der EDID-Dateien. Diese Software ermöglicht die Optimierung des Videoformats, Einstellung von Farbabtastung und Farbtiefe sowie Anpassung an die Audiofähigkeiten. Bearbeitete Dateien können gespeichert, der Bibliothek hinzugefügt und leicht bei systeminternen Geräten angewandt werden.

Integrierte Audiounterstützung

Digitales Audio von jedem der vier Fenster oder dem Eingang für Hintergrundbilder kann extrahiert und/oder als eingebettetes digitales Audio durchgeleitet werden. Mehrkanal-Bitstream-Formate können zu den HDMI- und DTP2-Ausgängen weitergeleitet werden. Integrierte Zweikanal-PCM-Audiosignale können zudem über den DTP2-Ausgang verlängert oder für die analogen Ausgänge als symmetrisches oder unsymmetrisches Stereo-Audio extrahiert werden.

Systemsteuerung vor Ort oder aus der Ferne

Mit der Steuerung über das Frontbedienfeld und den intuitiven On-Screen-Menüs bietet der MGP 641-Prozessor einen schnellen Zugriff auf seine Funktionen. Die Konfiguration und Steuerung können über USB, RS-232 und Ethernet aus der Ferne erfolgen. Sie können auch mit der anwenderfreundlichen VCS-Softwareanwendung von Extron konfiguriert werden. Sie ermöglicht eine schnellere Einrichtung und Inbetriebnahme, Überwachung in Echtzeit und Betrieb sowie die Konfiguration mehrerer Extron-Geräte in einer Sitzung.
