TLP Pro 725T

TouchLink Pro 7 Zoll-Touchpanel zur Tischmontage
Hauptmerkmale
  • Kapazitiver 7 Zoll-Touchscreen mit einer Auflösung von 1024x600 und 24 Bit-Farbtiefe
  • Der Touchscreen aus Gorilla Glass® ist robust, kratzfest und schmutzresistent
  • Schnellerer Quad-Core-Prozessor und achtmal mehr Speicherplatz
  • Mit allen Extron IP Link® Pro-Steuerungsprozessoren und den Systemen der HC 400‑Serie kompatibel
  • Power over Ethernet (PoE) für Strom und Kommunikationssignale über ein einziges Ethernet-Kabel
  • Eingebauter Lautsprecher
The Extron TLP Pro 725T
Modell Beschreibung der Version Teilenummer
TSP 2 Bildschirmschutz für 7 Zoll‑TouchLink Pro-Touchpanels, 1 Stück 70-1293-20
TLP Pro 725T Schwarz - Tischmontage 60-1562-02
TLP Pro 725T Weiß - Tischmontage 60-1562-03
TLP Pro 725T NC Schwarz - Tischmontage, NC 60-1562-12
TLP Pro 725T NC Weiß - Tischmontage, NC 60-1562-13

Das Extron TLP Pro 725T ist ein TouchLink® Pro 7 Zoll-Touchpanel zur Tischmontage mit vielen erweiterten Funktionen. Dieses neue TouchLink Pro-Touchpanel wurde von Extron komplett überarbeitet und ist nun ausgestattet mit einem neuen, leistungsstarken Quad-Core-Prozessor, achtmal mehr Speicherplatz, einer höheren Auflösung, kapazitiven 1024x600 Touchscreen aus kratzfestem und schmutzresistentem Corning®Gorilla Glass® und einem unverwechselbaren Gehäuse mit einer eleganten Rückseite. Das TLP Pro 725T besitzt außerdem die praktische Power over Ethernet (PoE)-Funktion und kann so Strom und Kommunikationssignale über ein einziges Ethernet-Kabel empfangen. Es eignet sich ideal für jede Umgebung, in der ein Touchpanel zur Tischmontage mit einer vollständig individuell anpassbaren Benutzeroberfläche benötigt wird.

Das TLP Pro 725T funktioniert mit jedem Extron IP Link® Pro-Steuerungsprozessor und wurde für AV‑Systemanwendungen entwickelt, die eine vollständige, interaktive Steuerung von vielen verschiedenen Quellengeräten benötigen. Die TouchLink Pro-Touchpanels funktionieren über eine standardmäßige Netzwerkinfrastruktur und sind mit zuverlässigem und kostengünstigem Ethernet-Kabel einfach zu installieren.

Alle TouchLink Pro-Touchpanels können mithilfe von Extrons GUI Designer-Software individuell angepasst werden. Diese vielseitige Software zur Gestaltung von Benutzeroberflächen bietet direkt einsetzbare Vorlagen für zahlreiche Räume und Präsentationsumgebungen. Diese Designvorlagen können entweder sofort verwendet oder durch einfaches Austauschen der grafischen Elemente individuell an die entsprechenden Anwendungen angepasst werden.

Merkmale

KOMPATIBLE STEUERUNGSPROZESSOREN
  IPCP Pro 250 xi IP Link Pro-Steuerungsprozessor
  IPCP Pro 255Q xi IP Link Pro Quad-Core-Steuerungsprozessor
  IPCP Pro 350 xi IP Link Pro-Steuerungsprozessor
  IPCP Pro 355DRQ xi IP Link Pro Quad-Core-Steuerungsprozessor - DIN-Schiene
  IPCP Pro 360Q xi IP Link Pro Quad-Core-Steuerungsprozessor
  IPCP Pro 550 xi IP Link Pro-Steuerungsprozessor
  IPCP Pro 555Q xi IP Link Pro Quad-Core-Steuerungsprozessor
  IPCP Pro PCS1 xi IP Link Pro-Prozessor zur Netzspannungs- und Gerätesteuerung
  IPCP Pro 250 IP Link Pro-Steuerungsprozessor
  IPCP Pro 255 IP Link Pro-Steuerungsprozessor
  IPCP Pro 350 IP Link Pro-Steuerungsprozessor
  IPCP Pro 355DR IP Link Pro-Steuerungsprozessor - DIN-Schiene
  IPCP Pro 360 IP Link Pro-Steuerungsprozessor
  IPCP Pro 550 IP Link Pro-Steuerungsprozessor
  IPCP Pro 555 IP Link Pro-Steuerungsprozessor
  IPCP Pro PCS1 IP Link Pro-Prozessor für Netzspannungs- und Gerätesteuerung
  IPL Pro S1 IP Link Pro-Steuerungsprozessor
  IPL Pro S3 IP Link Pro-Steuerungsprozessor
  IPL Pro S6 IP Link Pro-Steuerungsprozessor
  IPL Pro CR88 IP Link Pro-Steuerungsprozessor
  IPL Pro IRS8 IP Link Pro-Steuerungsprozessor
KOMPATIBLE UMSCHALTER
  IN1808-Serie Präsentationsmedien-Umschalter mit acht Eingängen für 4K/60 mit nahtloser Umschaltung
  IN1608 xi HDCP-konformer Präsentationsmedien-Umschalter/Skalierer mit acht Eingängen und DTP-Extender
  DTP2 CrossPoint 82 8x2 Präsentationskreuzschiene für 4K/60 mit Skalierer
  DTP CrossPoint 82 4K 8x2 Präsentations-Kreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
  DTP CrossPoint 84 4K 8x4 Präsentations-Kreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
  DTP CrossPoint 86 4K 8x6 Präsentations-Kreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
  DTP CrossPoint 108 4K 10x8 Präsentations-Kreuzschiene für 4K mit Skalierer und nahtloser Umschaltung
  DTP CrossPoint 84 8x4 Präsentations-Kreuzschiene mit Skalierer und DTP-Extender
KOMPATIBLE SYSTEME FÜR ZUSAMMENARBEIT
  HC 402 System für die Zusammenarbeit in Gruppenbereichen - Wandsender im Decorator-Format
  HC 402 EU System für die Zusammenarbeit in Gruppenbereichen – Wandsender im EU-Format
  HC 402 MK System für die Zusammenarbeit in Arbeitsgruppenbereichen – Wandsender im MK-Format
  HC 403 System für die Zusammenarbeit in Gruppenbereichen – Wandsender im Decorator-Format
  HC 404 System für die Zusammenarbeit in Arbeitsgruppenbereichen
LIEFERBARES ZUBEHÖR
  XTP PI 100 Stromversorgungsadapter für XTP und Steuerungssysteme der Pro-Serie
  SMA‑2 Adapter mit Drehvorrichtung
KOMPATIBLE SOFTWARE
  GUI Designer Kostenlose Software zur Gestaltung von Benutzeroberflächen
  Global Configurator Plus und Global Configurator Professional Leistungsfähige Konfigurationssoftware für AV-Steuerungssysteme
  Global Scripter Integrierte Entwicklungsumgebung zur Programmierung von Extron-Steuerungssystemen
  Extron Control Steuerungs-App für TouchLink, eBUS, Netzwerk-Tastenfeld und MediaLink

Technische Daten

TLP Pro 725T Series
Display
   Screen type TFT Active matrix color LCD display
   Size 7" (17.8 cm), measured diagonally
   Resolution 1024x600
   Pixel/pixel pitch 170
   Aspect ratio Widescreen
   Color depth 24 bit, 16.7 million colors
   Transparency 8 bit
   Brightness 420 nits (cd/m2)
   Contrast 700:1
   Backlight LED
   Viewing angle ±75° horizontal, +70°/-75° vertical
   Touch screen Capacitive
Memory
   SDRAM 2 GB
   Flash 4 GB
Communication — Ethernet interface
   Ethernet control/communications port 1 female RJ-45 connector
   Ethernet data rate 10/100/1000Base-T, half/full duplex with autodetect
   Ethernet protocol DHCP, DNS, HTTP, HTTPS, ICMP, SFTP, SSH, TCP/IP, UDP/IP
   Default settings Link speed and duplex level: autodetected
IP address = 192.168.254.251
Subnet mask = 255.255.255.0
Default gateway = 0.0.0.0
DHCP = off
DNS = 127.0.0.1
Software
   Configuration software Global Configurator Plus and Professional, GUI Designer
   Programming software Global Scripter
   Control apps Extron Control, iGVE
   Resource management software GlobalViewer Enterprise, iGVE
   Utilities Toolbelt, Embedded web page
Communication — touchpanel
   Motion sensor On/off
   Light sensor On/off
Control — USB
   Number/signal type 1 high-speed USB 2.0 device
   Connectors 1 USB type A connector
   USB standards USB 2.0, USB 1.1, USB 1.0 compatible
   USB data rates Low speed (1.5 Mbps), full speed (12 Mbps)
Audio output
   Speaker output 1 mono, 86 dB SPL, 0.1 watt, 0.1 m, half space
   Frequency response 750 Hz to 20 kHz, ±5 dB
   Playback format(s)
      Container format WAV (Microsoft RIFF)
      Encoding LPCM (uncompressed)
      Bit depth Unsigned 8-bit
Signed 16-bit
Signed 24-bit
Signed 32-bit
      Sampling rate up to 192 kHz
      Audio channels mono or stereo
General
   Power supply Not included
   Power input requirements Power over Ethernet (PoE 802.3af, class 3)
   Power consumption — Power injector (XTP PI 100)
      Device 8.2 watts
      Device and power injector 10.6 watts
   Temperature/humidity Storage: -4 to +158 °F (-20 to +70 °C) / 5% to 90%, noncondensing
Operating: -4 to +158 °F (-20 to +70 °C) / 20% to 90%, noncondensing
   Cooling Convection, vents on back
   Thermal dissipation — Power injector (XTP PI 100)
      Device 23.1 BTU/hr
      Device and power injector 31.3 BTU/hr
   Mounting Set on tabletop
   Enclosure type Plastic

   Enclosure dimensions 4.78" H* x 7.12" W x 3.53" D
(122 mm H* x 181 mm W x 90 mm D)
   Product weight 1.75 lbs (0.79 kg)
   Regulatory compliance BIS, CE, C-tick, c-UL, FCC Class B, ICES, RoHS, UL, VCCI, and WEEE
   Product warranty 3 years parts and labor; touchpanel display and overlay components are covered for 1 year
    NOTE     All nominal levels are at ±10%.
    NOTE     Specifications are subject to change without notice.
    NOTE     Shipping dimensions and weights are available at www.extron.com.
(4617-D2)
Versand-Abmessung und -Gewicht
    Teilenummer Höhe Breite Tiefe Gewicht
    60-1562-12 22,9 cm 21,7 cm 24,8 cm 1,07 kg
    60-1562-13 22,9 cm 21,7 cm 24,8 cm 1,07 kg

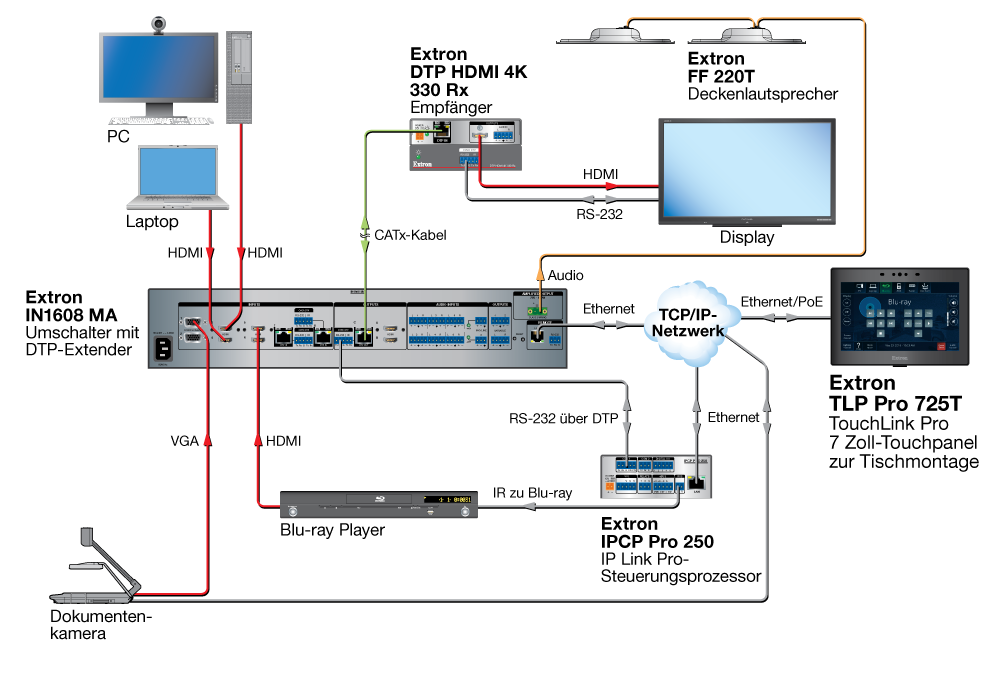

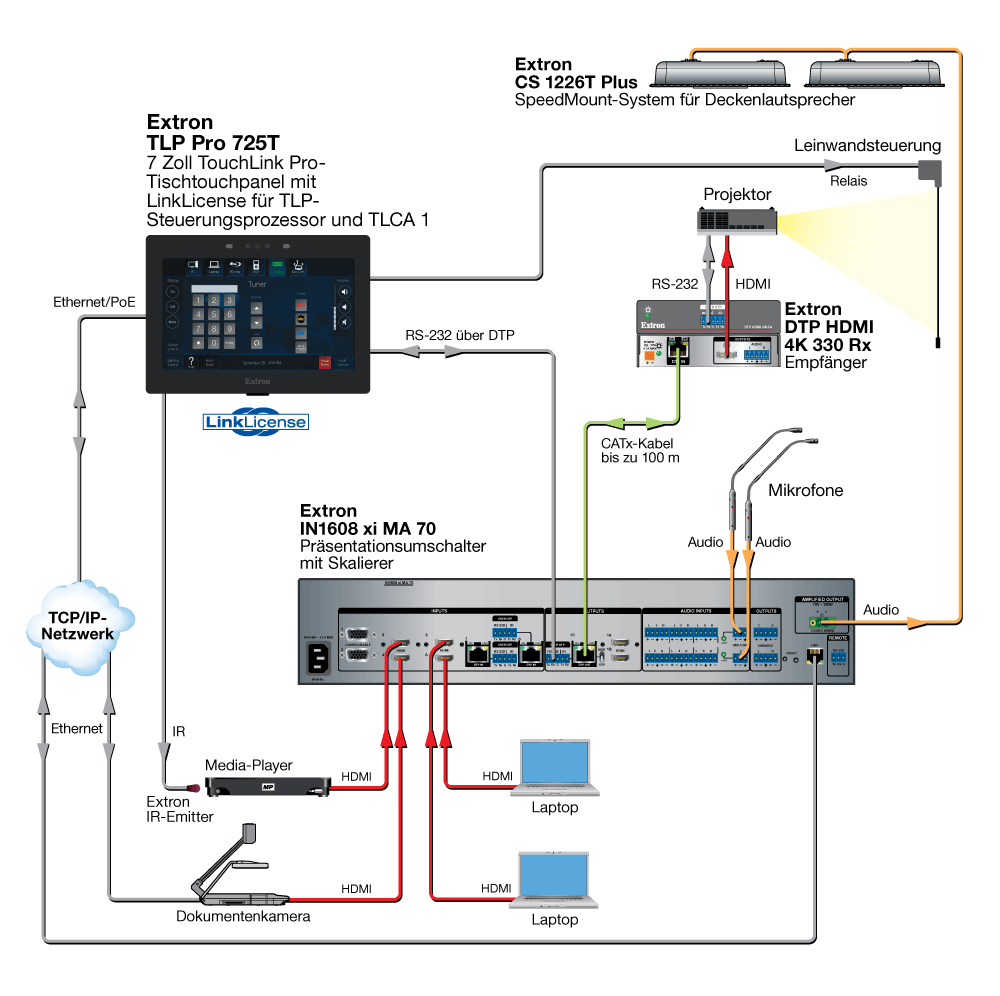

Anwendungsbeispiel


Vorder- und Rückseite

Panel Drawing
