VM 100

VESA-Montageset für AV-Komponenten
Hauptmerkmale
  • Bequeme Montage von AV-Komponenten hinter einem Flachbildschirm
  • Kompaktes VESA-Display-Montagesystem für 50,8 mm hohe und 152,4 mm tiefe Produkte mit 1/4 Rackbreite
  • Mit 75 mm x 75 mm und 100 mm x 100 mm VESA-Standard kompatibel
  • Das VM 100 K besteht aus einer VESA-Display-Halterung und einer VM 100 P-Basisplatte
  • Zusätzliche VM 100 P-Platten zur Erweiterung erhältlich
  • Unterstützt zahlreiche AV-Komponenten von Extron und Drittanbietern
The Extron VM 100
Modell Beschreibung der Version Teilenummer
 VM 100 K VESA-Montageset 70-1269-01
 VM 100 P Basisplatte 70-1269-02
 VM 100 C Abdeckung 70-1269-03

Mit unserem VESA-Montageset VM 100 können Extron-Produkte an der Rückseite von Displays befestigt werden. Es eignet sich für unterschiedliche hohe und breite Produkte, einschließlich ausgewählter Glasfaser- und Twisted Pair-Empfänger. Das VM 100 K-Set besteht aus einer VESA-Montageplatte und einer Basisplatte. Zur Befestigung an einem Display ist die Montageplatte mit 75 mm und 100 mm VESA-Standards kompatibel. Die Basisplatte besitzt Montagebohrungen zur Befestigung vieler Extron-Produkte und ausgewählter kleinformatiger PCs. Das System kann mit zusätzlichen VM 100 P-Basisplatten erweitert werden. Die optionale Abdeckung VM 100 C sorgt für zusätzlichen Schutz und eine saubere Optik. Mit dem Montageset VM 100 können Produkte wie ein Empfänger, Verstärker oder Netzteil in wenigen Minuten sicher und diskret hinter einem Display befestigt werden.

Das VESA-Montageset VM 100 unterstützt im installierten Zustand bis zu 2,27 kg Gesamtgewicht.

Merkmale

  • Bequeme Montage von AV-Komponenten hinter einem Flachbildschirm
  • Kompaktes VESA-Display-Montagesystem für 50,8 mm hohe und 152,4 mm tiefe Produkte mit 1/4 Rackbreite
  • Mit 75 mm x 75 mm und 100 mm x 100 mm VESA-Standard kompatibel
  • Das VM 100 K besteht aus einer VESA-Display-Halterung und einer VM 100 P-Basisplatte
  • Zusätzliche VM 100 P-Platten zur Erweiterung erhältlich
  • Unterstützt zahlreiche AV-Komponenten von Extron und Drittanbietern
  • Unterstützt im installierten Zustand bis zu 2,27 kg Gesamtgewicht
  • Die optionale Abdeckung VM 100 C sorgt für zusätzlichen Schutz und eine saubere Optik
  • Schwarze Pulverbeschichtung
PASSENDE PRODUKTE
  DTP DVI 4K 230 Rx DTP-Empfänger für DVI
  DTP DVI 4K 330 Rx DTP-Empfänger für DVI und lange Strecken
  DTP2 R 211 4K/60 HDMI DTP2-Empfänger mit Audio De-Embedding
  FOX Rx AV Glasfaserempfänger für Video, Audio und RS-232
  FOX USB Extender Plus Glasfaser-Extender für USB-Peripheriegeräte

Technische Daten

VM 100 VESA Mounting Kit
General
   Mounting Mounts onto VESA MIS-D 75 mm and 100 mm standard mount
   Maximum load capacity 5 lbs (2.3 kg) total system weight (includes mounting plate, product base plate, and cover)
   Material Steel
   Enclosure dimensions
      VM 100 K 8.05" L x 11.51" W x 0.85" D
(204.4 mm L x 292.5 mm W x 21.5 mm D)
      Spacers (optional use) 0.50" diameter x 0.37" depth
12.7 mm diameter x 9.5 mm depth

      VM 100 P 8.05" L x 6.00" W x 0.50" D
(204.4 mm L x 152.4 mm W x 12.7 mm D)

      VM 100 C 8.08" L x 6.13" W x 2.12" D
(205.3 mm L x 155.7 mm W x 53.7 mm D)

      VM 100 VESA Mounting Kit with Cover attached

   Product weight
      VM 100 K 1.20 lbs (0.54 kg)
      VM 100 P 0.80 lbs (0.36 kg)
      VM 100 C 0.90 lbs (0.41 kg)
   Regulatory compliance CE, RoHs, WEEE
   Product warranty 3 years parts
    NOTE     Specifications are subject to change without notice.
(4650-D1)
Versand-Abmessung und -Gewicht
    Teilenummer Höhe Breite Tiefe Gewicht
    70-1269-01 2,5 cm 20,3 cm 25,4 cm 0,59 kg
    70-1269-02 2,5 cm 20,3 cm 25,4 cm 0,41 kg
    70-1269-03 7,6 cm 20,3 cm 27,9 cm 0,52 kg

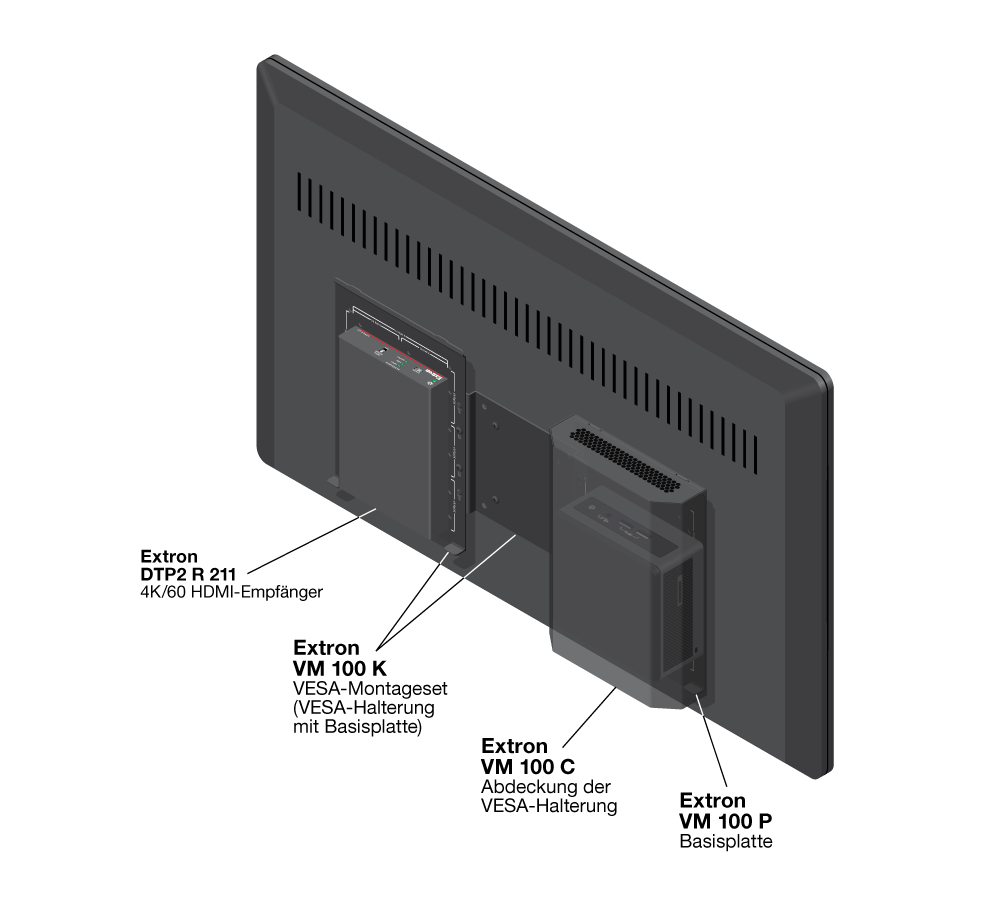

Anwendungsbeispiel

VM 100 Diagram

Vorder- und Rückseite

VM 100 Panel Drawing
