Die XTP CP 12G-SDI-Eingangs- und Ausgangsmodule von Extron ermöglichen direkte 12G-SDI-Verbindungen in XTP Systems^®-Anwendungen. Diese XTP^® E/A-Module unterstützen 12G-SDI, 6G-SDI, 3G-SDI und HD-SDI-Videosignal-Datenraten bis zu 11,88 Gbps und leiten Embedded Audio weiter. Das XTP CP 4i 12G-SDI-Eingangsmodul leitet zusätzliche Daten weiter, die den Spezifikationen der SMPTE und ITU an den SDI-Durchschleifausgängen entsprechen. Die SDI- und HDMI-Durchschleifverbindungen unterstützen lokale Displays und steigern den Bedienkomfort. Für ein flexibles Audiomanagement und videounabhängiges Audiorouting ermöglicht das Eingangsmodul die Extraktion von zweikanaligem AES-Audio. Das XTP CP 4o 12G-SDI-Ausgangsmodul wandelt Videosignale ohne HDCP gemäß des SMPTE-Standards entweder in ein 12G-, 6G-, 3G- oder HD-SDI-Format um, unterstützt Embedded Stereo-Audio und extrahiert Zweikanal-Audio vom Audio für ein separates lokales Audiorouting.

Die XTP CP 12G-SDI-E/A-Kreuzschienenmodule sind mit vier Eingängen und vier Ausgängen erhältlich und können gängige SDI-Videoformate mit Datenraten bis zu 11,88 Gbps verteilen sowie Videoauflösungen bis zu 4K/60-Video unterstützen. Diese Module sind vollständig kompatibel mit allen Kreuzschienen der XTP-Linie.

Das XTP CP 4i 12G-SDI ist ein XTP-Eingangsmodul, das Signale von bis zu vier SDI-Quellen akzeptiert. Um schwache Quellensignale oder Signalverluste bei langen Kabelstrecken zu kompensieren, bietet jeder Eingang automatische Kabelkompensation am Eingang und Neutaktung an den gepufferten HDMI‑ und SDI-Durchschleifausgängen. Die Kabelkompensation am Eingang gleicht eingehende Signale aus und stellt sie wieder her. Somit wird eine optimale Signalqualität im ganzen System sichergestellt.

Das XTP CP 4o 12G-SDI ist ein XTP-Ausgangsmodul mit vier SDI- und vier symmetrischen/unsymmetrischen Stereo-Audioausgängen. Jeder SDI-Ausgang wandelt Videosignale ohne HDCP gemäß des SMPTE-Standards entweder in ein 12G-, 6G-, 3G- oder HD-SDI-Format um. Das Ausgangsmodul bietet auch analoges Zweikanal-Audio für ein separates Video- und lokales Audiorouting. Zur Steuerung der Audiopegel verfügen die analogen Audioausgänge über Lautstärkeregelung und Stummschaltung. Durch die Lautstärkeregelung am Ausgang sind in vielen AV-Systemen keine Vorverstärker erforderlich. Das XTP CP 4o 12G-SDI-Ausgangsmodul unterstützt nicht integriertes AES3-Audio.

Extron XTP Systems

Die Extron XTP Systems bieten eine vollständig integrierte Lösung zur Signalumschaltung und -verteilung zahlreicher digitaler und analoger Formate. Sie unterstützen lokale Anschlussmöglichkeiten und erlauben die Übertragung von hochauflösendem Video, Audio, RS-232 und Ethernet bis zu 100 m weit über ein geschirmtes CATx-Kabel und mit Glasfaserkabel sogar noch weiter. Jedes System ist HDCP-konform und bietet eine ultraschnelle, äußerst zuverlässige digitale Umschaltung mit Extrons exklusiver SpeedSwitch^®-Technologie.

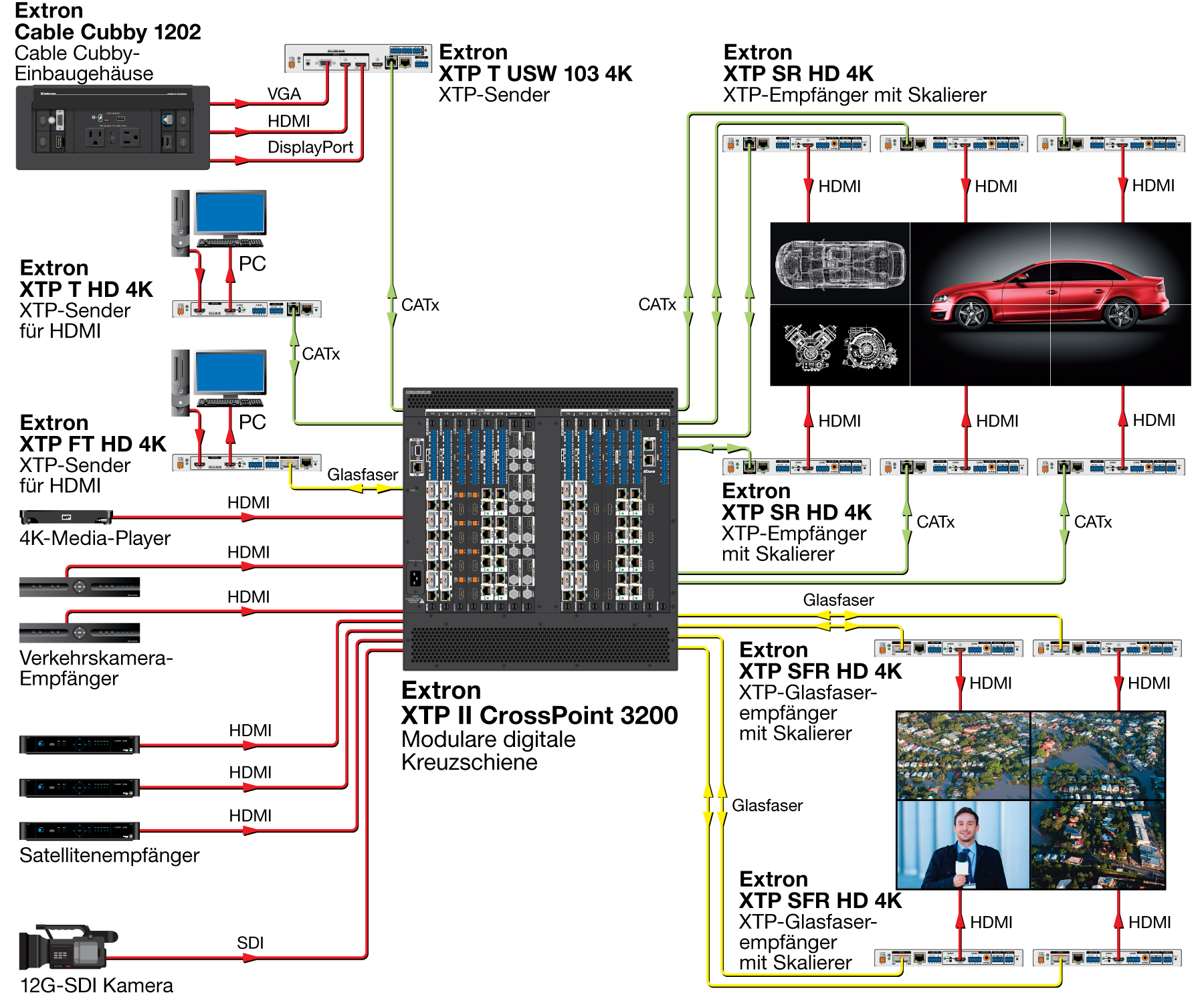

Die XTP II CrossPoint-Kreuzschiene ist das Herz des Systems. Die modularen Kreuzschienen können je nach Gehäusegröße von 4x4 bis auf 64x64 erweitert und mit zahlreichen XTP-E/A-Kreuzschienenmodulen bestückt werden. Die Ein- und Ausgangsmodule bieten direkte HDMI-, 12G-SDI- und Audioverbindungen zum Anschluss von lokalen Quellen und Displays sowie zur Signalübertragung zu entfernten Endpunkten mit XTP-Sendern und -Empfängern. Abhängig vom Sendermodell kann die Kreuzschiene zudem ein entferntes XTP-Gerät über CATx-Kabel mit Strom versorgen.

Mit dem online verfügbaren, praktischen XTP System Builder kann ein komplettes System entworfen werden. Dieses Tool liefert auch eine druckfähige Materialliste, Preise und Angebote. Sobald Sie Ihre Bestellung erhalten haben, ermöglicht die im Lieferumfang enthaltene XTP Systems Configuration Software direkt eine einfache Einrichtung und Inbetriebnahme.

Damit das System in Echtzeit konfiguriert, bedient und überwacht werden kann, bietet die benutzerfreundliche Steuerungssoftware eine komplette Übersicht aller XTP-Geräte von einem Computer aus. Mit im laufenden Betrieb austauschbaren, modularen Komponenten, einer großen Auswahl an XTP-Sendern und -Empfängern und erweiterter Systemüberwachung rund um die Uhr wurden die XTP Systems für den kontinuierlichen, störungsfreien Betrieb in den kritischsten Anwendungen entwickelt.
