Mit den vier Eingängen des XTP CP 4i 3G‑SDI-Moduls von Extron kann jede XTP II- oder XTP CrossPoint®-Kreuzschiene zur Nutzung von 3G‑SDI-Signalen erweitert werden. Die automatische Kabelkompensation an jedem Eingang verbessert die Signalqualität bei langen Kabelstrecken, währenddessen die gepufferten Durchschliffe mit Neutaktung lokale Monitore oder zusätzliche Verteilungsanforderungen unterstützen. Die vier analogen Stereo-Audioeingänge bieten die Möglichkeit zum Audio Embedding und zur Extraktion von AES-Zweikanal-Audio für eine flexible Audioverwaltung und videounabhängige Audioumschaltung. Das XTP CP 4i 3G‑SDI unterstützt Signalraten bis zu 2,97 Gbps. Es eignet sich ideal zur Verbindung mit entfernt eingesetzten PTZ-Kameras und anderen Videoquellen in professionellen Anwendungen mit Studioqualität, wie z.B. Videokonferenzumgebungen und Live-Veranstaltungen.
Es verfügt zudem über vier symmetrische/unsymmetrische Stereo-Audioeingänge mit videounabhängiger Audioumschaltung für Flexibilität bei der Umschaltung und Verteilung. Die analogen Audiosignale werden zu Zweikanal-PCM-Audio für separate Audioweiterleitung im System digitalisiert. Zur Vereinfachung der Integration kann Stereo-Audio auch in den Signalstrom zur Verteilung zusammen mit Video und Steuerungssignalen eingebettet werden. Eingehende Signale können an ein XTP®-Ausgangsmodul für lokale Verteilung oder Fernverteilung umgeschaltet werden.
Zur Kompensation schwacher Eingangssignale oder von Signalverlusten bei langen Kabelstrecken, bietet das XTP CP 4i 3G‑SDI eine automatische Kabelkompensation am Eingang und Neutaktung an gepufferten SDI-Durchschliffen. Die Kabelkompensation am Eingang gleicht eingehende Signale aus und stellt sie wieder her. Somit wird eine optimale Signalqualität im ganzen System sichergestellt. Es verwendet außerdem die SD Pro Processing-Technologie zum De‑Interlacing von 480i- und 576i-Videosignalen für eine zuverlässige Wiedergabe auf verschiedenen Ausgabegeräten.
Extron XTP Systems
Die Extron XTP Systems zur Signalumschaltung und -verteilung sind vollständig integrierte Lösungen für zahlreiche digitale und analoge Formate. Sie unterstützen lokale Anschlussmöglichkeiten und erlauben die Übertragung von hochauflösendem Video, Audio, RS‑232 und Ethernet über eine Distanz von bis zu 100 m über ein geschirmtes CATx-Kabel und über noch größere Distanzen über Glasfaserkabel. Jedes System ist HDCP-konform und bietet eine ultraschnelle, äußerst zuverlässige digitale Umschaltung mit Extrons exklusiver SpeedSwitch®-Technologie.

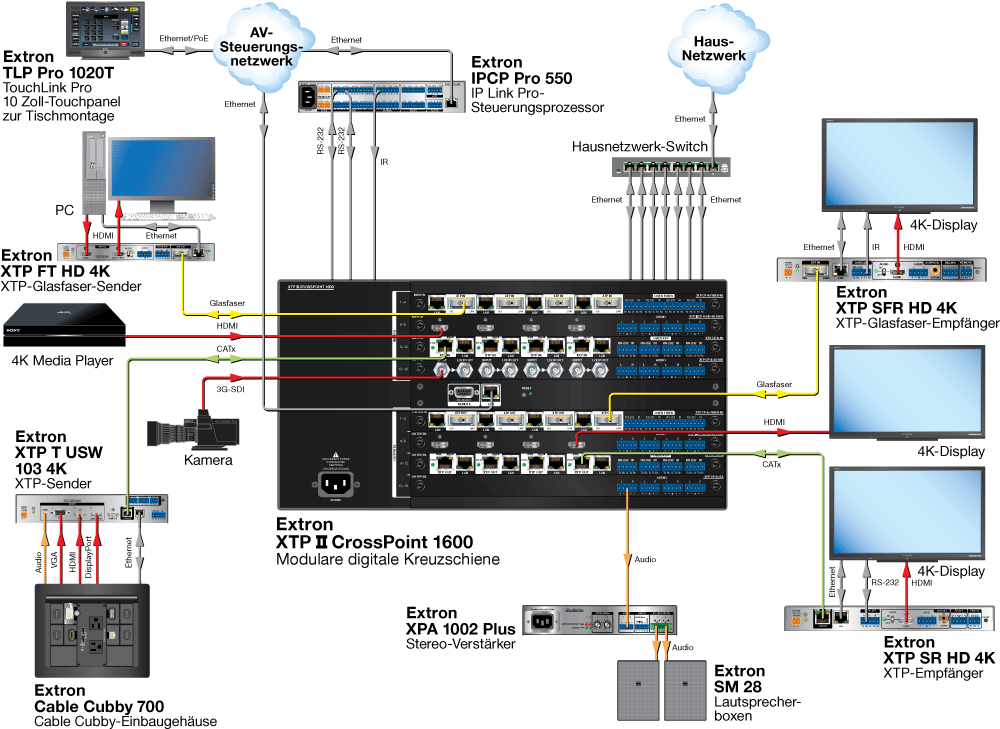

Die XTP CrossPoint-Kreuzschiene ist das Herz des Systems. Die modularen Kreuzschienen können je nach Gehäusegröße von 4x4 bis auf die Größe 64x64 erweitert und mit einer Vielzahl von XTP-E/A-Kreuzschienenmodulen bestückt werden. Die Ein- und Ausgangsmodule bieten direkte HDMI-, DVI, 3G‑SDI-, VGA-, Video- und Audioverbindungen zum Anschluss von lokalen Quellen und Displays sowie zur Signalverlängerung zu entfernten Endpunkten unter Verwendung von XTP-Sendern und -Empfängern. Abhängig vom Sendermodell, kann die Kreuzschiene zudem ein entferntes XTP-Gerät über CATx-Kabel mit Strom versorgen.
Mit dem online verfügbaren, praktischen XTP System Builder kann ein komplettes System entworfen werden. Dieses Hilfsmittel bietet zudem eine ausdruckbare Materialliste, Preise und Angebote. Sobald die Bestellung bestätigt und eingegangen ist, ermöglicht die im Lieferumfang enthaltene XTP Systems Configuration Software eine unverzügliche und einfache Einrichtung sowie Inbetriebnahme.
Um das System in Echtzeit zu konfigurieren, zu bedienen und zu überwachen, bietet die benutzerfreundliche Steuerungssoftware eine komplette Übersicht über alle XTP-Geräte von einem Computer aus. Mit im laufenden Betrieb austauschbaren, modularen Komponenten, einer großen Auswahl an XTP-Sendern und -Empfängern und erweiterter Systemüberwachung rund um die Uhr wurden die XTP Systems für den kontinuierlichen, störungsfreien Betrieb in den kritischsten Anwendungen entwickelt.
