XTP PI 100

Stromversorgungsadapter für XTP und Steuerungssysteme der Pro-Serie
Hauptmerkmale
  • Versorgt einen XTP-Twisted Pair-Extender, einen IPL Pro-Steuerungsprozessor oder ein TouchLink Pro-Touchpanel mit 13 W Strom
  • Speziell für die hohen Datenraten der XTP Systems entwickelt
  • Keine Beeinträchtigung der Signalqualität
  • Patentiertes ZipClip™ 200-Montageset im Lieferumfang enthalten:
    - Sichere Montage auf einer Vielzahl von Oberflächen, einschließlich Rackschienen, Tische, Pulte, Projektorhalterungen und Tischbeine
    - Kabelbinder-Öffnungen zur korrekten Zugentlastung und Sicherung der Kabel
    - Freigabelasche zur einfachen Installation und Austausch der Produkte
  • LEDs für Echtzeit-Status zur Fehlerbehebung und Überwachung
  • UL/c-UL-eingetragen und CE‑konform
The Extron XTP PI 100
Modell Beschreibung der Version Teilenummer
 XTP PI 100 Stromversorgungsadapter mit einem Anschluss 60-1233-01

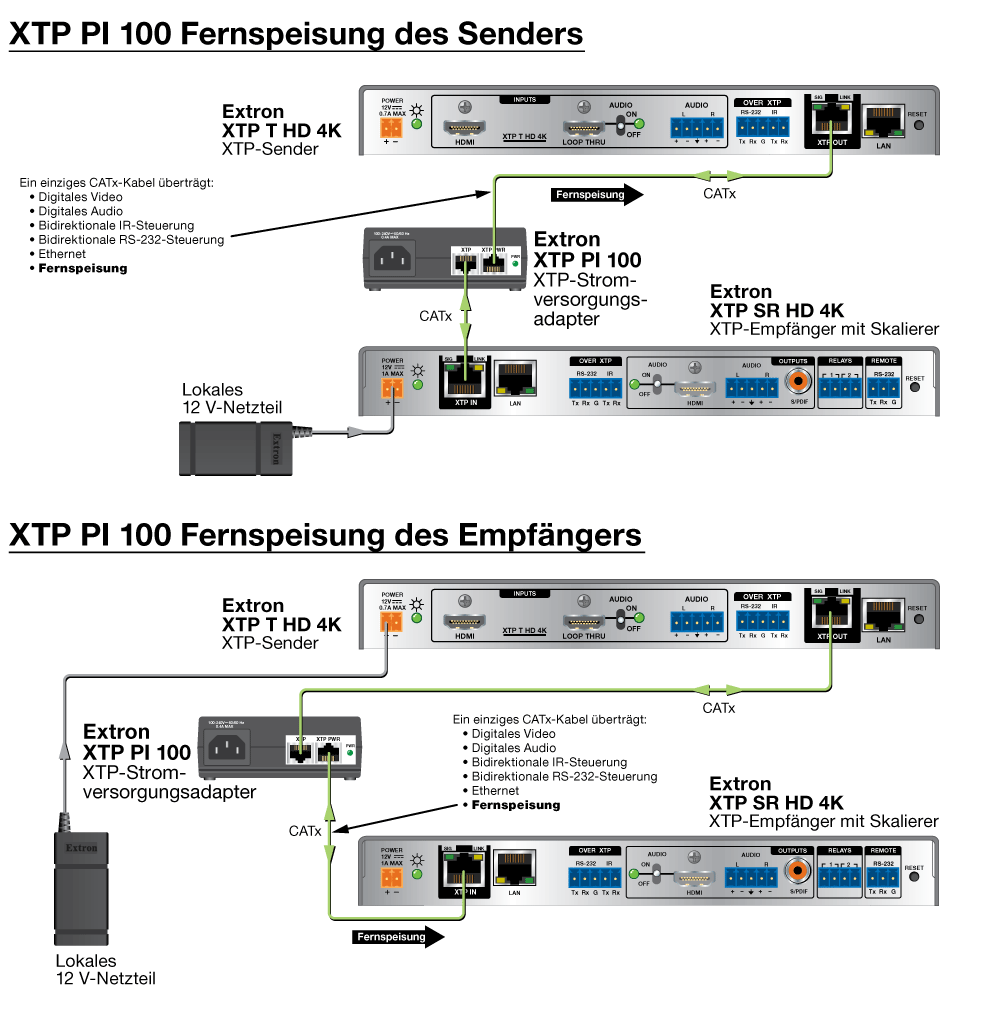

Mit dem XTP PI 100 von Extron werden entfernt stehende XTP®-Sender, ‑Empfänger oder ‑Steuerungsprozesse der Pro‑Serie mit Strom versorgt, so dass kein lokales Netzteil erforderlich ist. Er wurde speziell für die hohen Datenraten der XTP®‑Systems entwickelt. Die Qualität des Signals wird dabei nicht durch den Adapter beeinträchtigt. Er kann überall entlang des XTP-Signalpfads platziert werden und bietet dadurch Designflexibilität sowohl für XTP Systems mit vollständig bestückten Kreuzschienen als auch in Punkt zu Punkt-Anwendungen. Das kompakte Gehäuse des Stromversorgungsadapters ermöglicht die Installation auf engstem Raum. Das im Lieferumfang enthaltene Extron ZipClip™ 200-Montageset bietet zusätzliche Installationsmöglichkeiten.

Der XTP PI 100 hat ein 1 HE hohes Gehäuse mit 1/4‑Rackbreite, Gewindebuchsen und vertieften Rillen für die Installation mit Kabelbinder. Dadurch ist die einfache Montage auf Extron-Rackmontagewannen oder anderen Stellen, wie z. B. Projektorhalterungen und Rackschienen, möglich. Darüber hinaus bietet das im Lieferumfang enthaltene, patentierte Montageset ZipClip™ 200 von Extron zusätzliche Vielseitigkeit für die schnelle und sichere Montage des XTP PI 100 in Pulten, unter Tischen oder an vielen anderen Orten mit wenig Platz.

Extron XTP Systems

Die Extron XTP Systems zur Signalumschaltung und -verteilung sind vollständig integrierte Lösungen für zahlreiche digitale und analoge Formate. Sie unterstützen lokalen Anschluss und erlauben die Übertragung von hochauflösendem Video, Audio, RS-232 und Ethernet über eine Distanz von bis zu 100 m über ein geschirmtes CATx-Kabel. Mit Glasfaserkabel werden sogar noch größere Abstände erreicht. Jedes System ist HDCP-konform und bietet eine ultraschnelle, äußerst zuverlässige digitale Umschaltung mit Extrons SpeedSwitch®-Technologie.

Die XTP CrossPoint-Kreuzschiene ist das Herz des Systems. Die modularen Kreuzschienen können abhängig von der Gehäusegröße von 4x4 bis auf die Größen 64x64 erweitert und mit einer Vielzahl von XTP CP-E/A-Kreuzschienenmodulen bestückt werden. Eingangs- und Ausgangsmodule bieten direkte HDMI-, DVI-, VGA-, Video- und Audioverbindungen zum Anschluss von lokalen Quellen und Displays sowie zur Signalverlängerung zu entfernten Endpunkten unter Verwendung von XTP-Sendern und -Empfängern. Die Kreuzschiene kann zudem über CATx-Kabel, die Stromversorgung an ein entferntes XTP-Gerät übernehmen.

Mit dem online verfügbaren, praktischen XTP System Builder kann ein komplettes System entworfen werden. Dieses Hilfsmittel bietet zudem eine ausdruckbare Materialliste mit Preisen und Angeboten. Sobald Sie bestätigt und Ihre Bestellung erhalten haben, ermöglicht die im Lieferumfang enthaltene XTP Systems Configuration Software eine unverzügliche und einfache Einrichtung sowie Inbetriebnahme.

Benutzerfreundliche Steuerungssoftware bietet von einem Computer aus eine komplette Übersicht über alle XTP-Geräte, um das System in Echtzeit zu konfigurieren, zu bedienen und zu überwachen. Mit im laufenden Betrieb austauschbaren, modularen Komponenten, einer großen Auswahl an XTP-Sendern und -Empfängern und erweiterter Systemüberwachung rund um die Uhr, wurden die XTP Systems für den kontinuierlichen, störungsfreien Betrieb in den kritischsten Anwendungen entwickelt.
