Der Extron XTP R HD 4K ist ein Empfänger zur Übertragung von Video, Audio, bidirektionalen Steuerungssignalen und Ethernet über lange Strecken mit einem geschirmten CATx-Kabel. Dieser HDCP 2.3-konforme Empfänger unterstützt Videosignale mit Auflösungen bis zu 4K. Für eine vereinfachte Integration verfügt er über eine wählbare HDMI-Audio-Durchleitung, Audio De-Embedding für digitale S/PDIF- oder analoge Stereo-Audioausgänge und Relais zur Raumsteuerung. Darüber hinaus ermöglichen die Ethernet-Erweiterung und Einspeisung von bidirektionalen RS‑232- und IR‑Signalen einen LAN-Zugang und die AV‑Gerätesteuerung von entfernten Standorten aus. Signale können bis zu 100 m weit über geschirmtes Twisted Pair-Kabel übertragen werden. Der XTP R HD 4K unterstützt die Fernspeisung und eignet sich ideal für XTP Systems^®, in denen Signale über lange Distanzen zu Displays oder anderen Ausgabegeräten übertragen werden müssen.

Der XTP R HD 4K-Empfänger nutzt die vollständig digitale Extron-Technologie für eine pixelgenaue Übertragung von Videosignalen mit Auflösungen bis zu 4K. Er unterstützt HDMI 1.4-Spezifikationen, einschließlich Datenraten bis zu 10,2 Gbps, Deep Color bis zu 12 Bit, 3D und verlustfreier HD‑Audioformate. Um Gerätekompatibilität und eine optimale Signalübertragung zwischen Geräten sicherzustellen, werden die DDC-Kanäle aktiv gepuffert und so eine kontinuierliche Kommunikation zwischen Quelle und Display aufrechterhalten.

Für eine professionelle Integration

Für eine bessere und einfachere Integration von digitalen und analogen AV‑Geräten verwenden die XTP-Endpunkte zwei Technologien von Extron: EDID Minder und Key Minder. EDID Minder verwaltet automatisch die EDID-Kommunikation zwischen den Eingangsquellen und Displaygeräten. So wird sichergestellt, dass die Quellen korrekt hochfahren und die Inhalte in der richtigen Auflösung an das Display weiterleiten. Für HDMI- und DisplayPort-Signale mit geschütztem Inhalt authentifiziert und erhält Key Minder kontinuierlich die HDCP-Verschlüsselung zwischen Ein- und Ausgangsgeräten aufrecht, um ein schnelles und zuverlässiges Umschalten zu gewährleisten. Wenn HDCP-verschlüsselter Inhalt an ein nicht HDCP-konformes Display geleitet wird, dann wird ein grünes Bildsignal ausgegeben, so dass direkt sichtbar wird, dass der geschützte Inhalt nicht auf dem ausgewählten Display wiedergegeben werden kann.

Neben hochwertigem Video verarbeitet der XTP R HD 4K Audiosignale über ein einziges geschirmtes CATx-Kabel. Er bietet Signalverteilung für Embedded HDMI-Audio oder De-Embedding von Audio für Mehrkanal-S/PDIF- oder symmetrisches/unsymmetrisches, analoges Zweikanal-Stereo- und PCM-Audio. Zur präzisen Audiosteuerung verfügt der XTP R HD 4K über Funktionen zur Lautstärkeregelung und Stummschaltung.

Der XTP R HD 4K hat einen RS‑232- und IR‑Einspeiseanschluss und ermöglicht somit die bidirektionale Steuerung eines AV‑Geräts über ein einziges CATx-Kabel. Diese Funktion vereinfacht die Integration in ein Steuerungssystem zur Bedienung eines entfernten Displays. Darüber hinaus kann zentralisierte 10/100 Ethernet-Kommunikation über einen Ethernet-Erweiterungsanschluss implementiert werden, um die Anzahl der erforderlichen unabhängigen Netzwerkverbindungen in einem System zu verringern. Über zwei integrierte Relais kann zudem ein Projektor-Deckenlift, eine Leinwand oder ähnliche Geräte am entfernt liegenden Standort betrieben werden.

Um das Systemdesign weiter zu vereinfachen, kann der Empfänger von der Kreuzschiene über dasselbe Twisted Pair-Kabel, das die AV‑ und Steuerungssignale überträgt, mit Strom versorgt werden. Diese Möglichkeit beschleunigt die Installation an entfernt liegenden Endpunkten, da für das Gerät kein Wechselstromanschluss erforderlich ist. Der XTP R HD 4K-Empfänger ist in einem 2,5 cm hohen Metallgehäuse mit 1/2-Rackbreite untergebracht. Die Möglichkeit zur Fernspeisung und das flache Design erlauben eine diskrete Installation in Umgebungen mit beengten Platzverhältnissen.

Extron empfiehlt das zertifizierte, geschirmte Twisted Pair-Kabel XTP DTP 24 sowie geschirmte RJ‑45-Stecker, -Klemmen und -Verbinder für die optimale Signalübertragung mit Extrons XTP Systems. Das XTP DTP 24-Kabel ist für bis zu 475 MHz zertifiziert und verwendet ein SF/UTP-Design mit vier ungeschirmten 24 AWG-Leitungspaaren in einem äußeren Folien- und Geflechtschirm für hervorragende Leistung und Störfestigkeit.

Extron XTP Systems

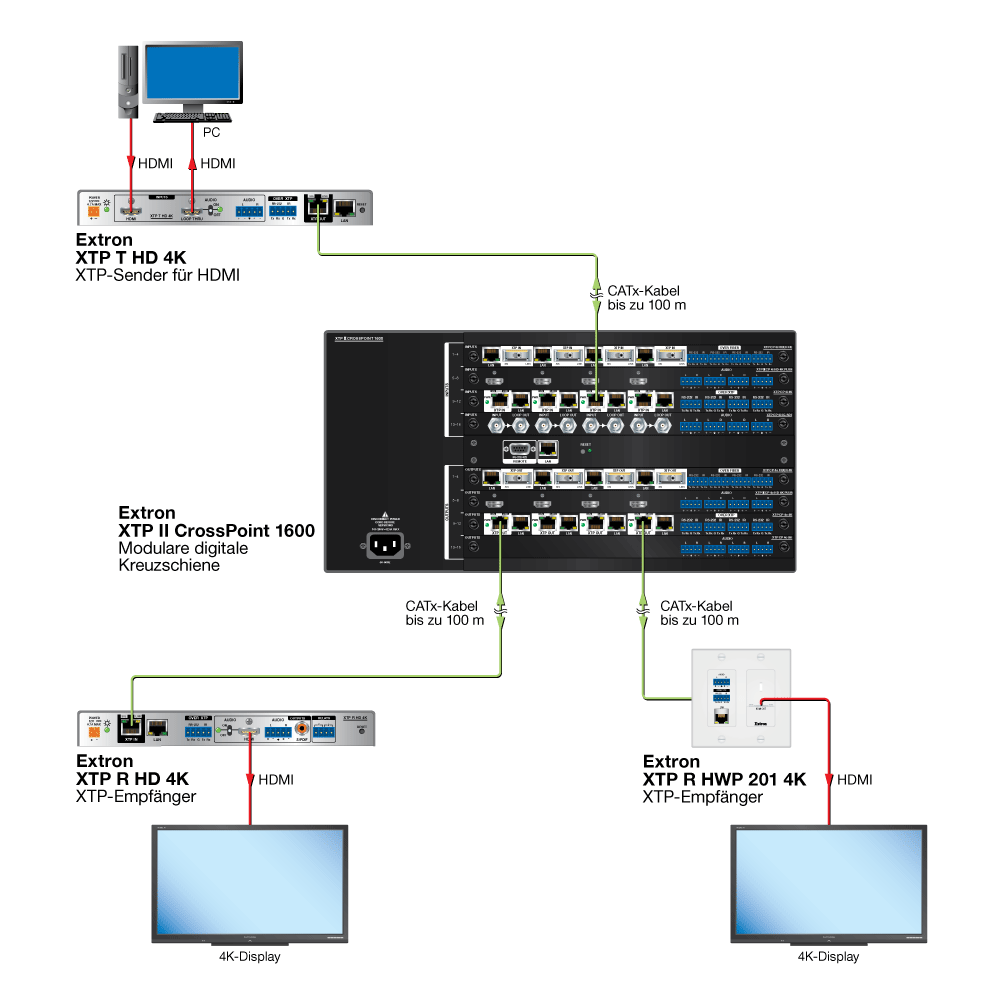

Die Extron XTP Systems zur Signalumschaltung und -verteilung sind vollständig integrierte Lösungen für zahlreiche digitale und analoge Formate. Sie unterstützen lokale Anschlussmöglichkeiten und erlauben die Übertragung von hochauflösendem Video, Audio, RS‑232 und Ethernet über eine Distanz von bis zu 100 m über ein geschirmtes CATx-Kabel sowie bis zu 10 km mit Glasfaserkabel. Jedes System ist HDCP-konform und bietet eine ultraschnelle, äußerst zuverlässige digitale Umschaltung mit Extrons exklusiver SpeedSwitch^®-Technologie.

Die XTP CrossPoint-Kreuzschiene ist das Herz des Systems. Die modularen Kreuzschienen können je nach Gehäusegröße von 4x4 bis auf die Größe 64x64 erweitert und mit einer Vielzahl von XTP-E/A-Kreuzschienenmodulen bestückt werden. Die Ein- und Ausgangsmodule bieten direkte HDMI-, SDI-, DVI-, VGA-, Video- und Audioverbindungen zum Anschluss von lokalen Quellen und Displays sowie zur Signalverlängerung zu entfernten Endpunkten unter Verwendung von XTP-Sendern und -Empfängern. Abhängig vom Sendermodell, kann die Kreuzschiene zudem ein entferntes XTP-Gerät über CATx-Kabel mit Strom versorgen.

Mit dem online verfügbaren, praktischen XTP System Builder kann ein komplettes System entworfen werden. Dieses Hilfsmittel bietet zudem eine ausdruckbare Materialliste, Preise und Angebote. Sobald die Bestellung bestätigt und eingegangen ist, ermöglicht die im Lieferumfang enthaltene XTP Systems Configuration Software eine unverzügliche und einfache Einrichtung sowie Inbetriebnahme.

Um das System in Echtzeit zu konfigurieren, zu bedienen und zu überwachen, bietet die benutzerfreundliche Steuerungssoftware eine komplette Übersicht über alle XTP-Geräte von einem Computer aus. Mit im laufenden Betrieb austauschbaren, modularen Komponenten, einer großen Auswahl an XTP-Sendern und -Empfängern und erweiterter Systemüberwachung rund um die Uhr wurden die XTP Systems für den kontinuierlichen, störungsfreien Betrieb in den kritischsten Anwendungen entwickelt.
