Die DMP 128 Plus-Serie ist die nächste Generation von digitalen Matrix-Prozessoren mit Extron ProDSP™ 64 Bit-Fließkomma-Technologie. Die DMP 128 Plus-Serie ist mit 12 analogen Mikrofon/Linepegel-Eingängen, acht analogen Ausgängen, bis zu vier digitalen Audioeingängen und -ausgängen über USB, bis zu acht Audiodatei-Playern, einem ACP-Bus für Audiobedienfelder und neuen konfigurierbaren Makros ausgestattet. Die V‑Modelle besitzen außerdem bis zu acht unabhängige Kanäle für VoIP und unterstützen das Session Initiation Protocol SIP 2.0. Die AT‑Modelle sind ausgestattet mit der Dante^®-Netzwerktechnologie für Verbindungen mit bis zu 48 digitalen Audioeingängen und 24 digitalen Audioausgängen. Sie können in jeder Umgebung verwendet werden, egal, ob es sich um kleinere oder große Systeme mit mehreren Racks handelt oder sogar sehr große komplexe Systeme, die sich über mehrere Gebäude erstrecken.

ProDSP

Die Extron-exklusive ProDSP-Technologie wurde von Grund auf mit einem leistungsstarken 64 Bit-Fließkomma-DSP-System für einen sehr breiten Dynamikbereich entwickelt, was potenzielle Übersteuerungen reduziert. Außerdem verwendet ProDSP 24 Bit-Audio-Konverter mit 48 kHz-Abtastung in Studioqualität zur Aufrechterhaltung der Signaltransparenz. Die ProDSP-Technologie bietet leistungsstarke und leicht zu konfigurierende Funktionen zur umfangreichen Steuerung der Audio-Parameter wie Pegel, adaptive Verstärkung, Automixer, Dynamik, Filter, Verzögerung, Ducking, Loudness, Unterdrückung von Rückkopplungen und AEC.

Benutzerfreundliche DSP Configurator-Software

Mit der DSP Configurator-Software kann die ProDSP-Technologie einfach eingesetzt werden. Das flexible Bildschirmlayout bietet einen schnellen Zugriff auf alle Funktionen zur Verarbeitung digitaler Audiosignale. Die Designer erhalten einen schnellen Überblick über das gesamte Audiosystem einschließlich der Verarbeitungsblöcke und Routingverbindungen.

Erweitertes Routing mit zwei ProDSP-Prozessoren

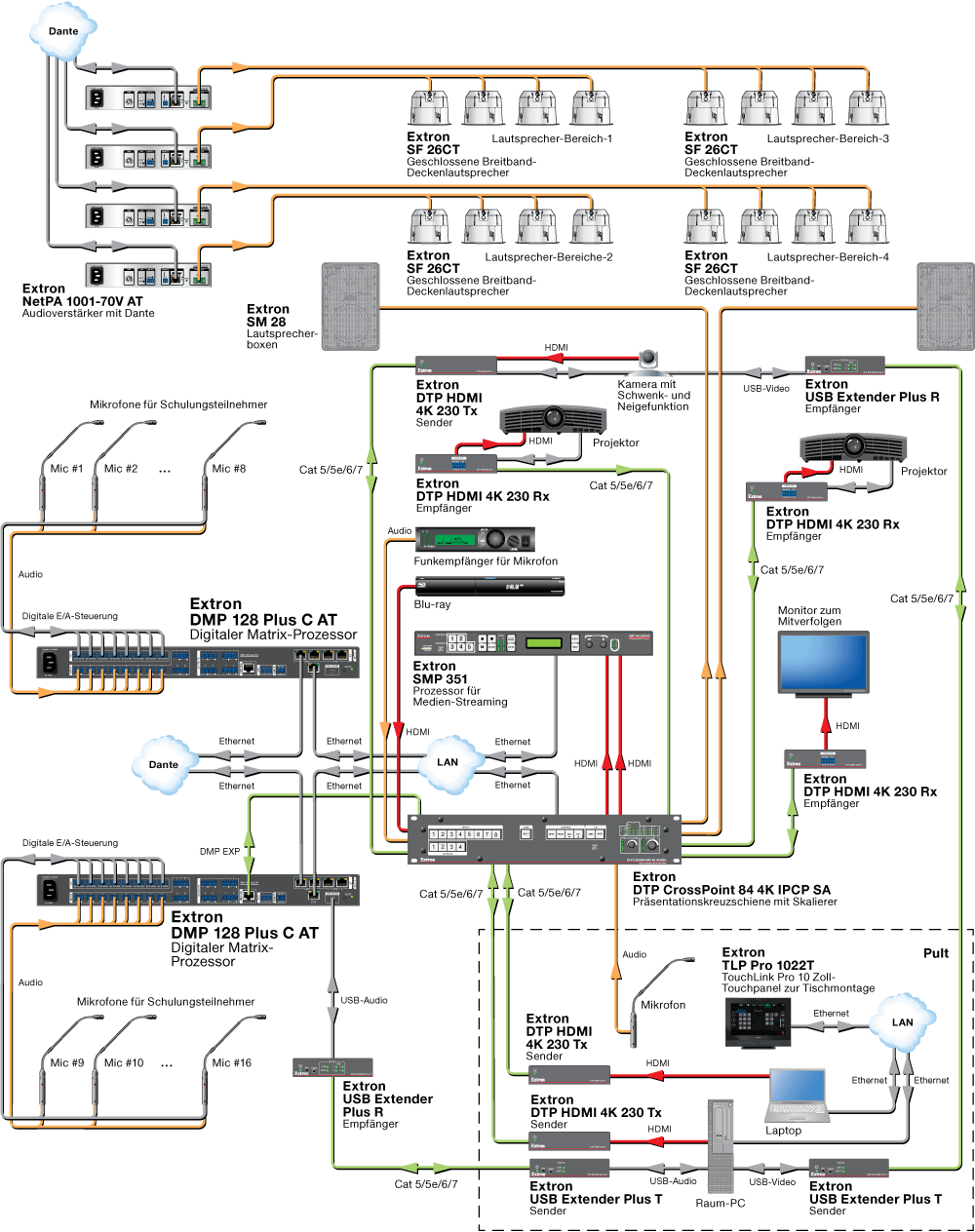

Der DMP EXP-Erweiterungsanschluss ermöglicht die Verbindung von zwei DMP 128 Plus-Geräten über ein geschirmtes CAT 6-Kabel. So entsteht ein digitaler Audio-Erweiterungsbus mit 16 bidirektionalen Kanälen und hoher Auflösung von 24 Bit/48 kHz, um die Anzahl der Ein- und Ausgänge und die Signalverarbeitungsfunktionen zu erweitern. Diese erweiterte 16x16 E/A-Kanalübertragung zwischen den Geräten ermöglicht den Designern, Audio-Mischungen mit erweitertem E/A- und Signalmanagement zu erstellen und die Kapazitäten beider DMP 128 Plus-Prozessoren miteinander zu kombinieren. Der Erweiterungsanschluss ist auch an Extrons DTP CrossPoint^®-Kreuzschienen vorhanden. Dadurch wird eine 16x16 E/A-Kanalübertragung zwischen der Kreuzschiene und dem DMP 128 Plus ermöglicht, sodass die Anzahl der für ein DTP-System verfügbaren Audioeingänge erhöht und zusätzliche Funktionen, wie z. B. Automischung, AEC (Acoustic Echo Cancellation) bei DMP 128 Plus C-Modellen und VoIP (Voice over Internet Protocol) bei DMP 128 Plus C V- und DMP 128 Plus C V AT-Modellen, ermöglicht werden.

Dante-Audionetzwerk

Die DMP 128 Plus AT-Modelle mit Dante-Technologie bieten skalierbare Audioübertragung mit Dante Domain Manager-Unterstützung über ein lokales Netzwerk (LAN) mit Standard-Internetprotokollen. Jeder DMP 128 Plus AT sendet 24 Kanäle mit digitalem Audio und kann 48 Kanäle über das Netzwerk empfangen. Ein integrierter Gigabit-Netzwerk-Switch mit vier Anschlüssen ermöglicht zudem die direkte Verbindung mehrerer DMP 128 Plus AT-Prozessoren sowie AXI Dante-Audioschnittstellen zur Erstellung größerer, kosteneffizienter Audio-Matrizen. Darüber hinaus kann der DMP 128 Plus AT so konfiguriert werden, dass er primäre und redundante Dante-Audionetzwerke unterstützt, einschließlich AES67. Zur Einrichtung eines Netzwerks mit Extrons digitalen Audioprozessoren wird neben der DSP Configurator-Software auch die Dante-Controllersoftware benötigt.

FlexInput-Kanäle an DMP 128 AT-Modellen

Die Eingänge 1 - 12 an den Dante-fähigen DMP 128 Plus AT-Modellen verfügen über FlexInput-Fähigkeiten zur Weiterleitung eines Dante-Kanals anstatt eines lokalen Mikrofon/Line-Eingangs. Die flexible Eingangsauswahl ermöglicht dem DMP 128 Plus AT die Audioverarbeitung von Dante-fähigen Geräten, wie den Audioerweiterungsinterfaces AXI 22 AT, AXI 44 AT und AXI 22 AT D von überall im Dante-Netzwerk. Hierdurch können alle DSP-Funktionen, einschließlich AEC, für eingehende Dante-Kanäle genutzt werden.

Automixer

Die Prozessoren der DMP 128 Plus-Serie haben einen Automixer mit Noise Gate- und Gain Sharing-Modus zur Verwaltung von bis zu acht Gruppen von Mikrofonsignalen. Noise‑Gate-Schwellenwert, Pegelreduzierung und zeitliche Abstimmungen können pro Kanal vom Nutzer eingestellt werden. Dies ermöglicht Feinabstimmungen, um den beim Stummschalten eines Mikrofons hervorgerufenen „abgehackten“ Sound eines traditionellen Automixers zu vermeiden. Wenn die Anzahl der aktiven Mikrofone verdoppelt wird, wird die Verstärkung des Systems automatisch um die Hälfte reduziert. Dadurch wird der Mikrofonsignalpegel gleichmäßig gedämpft, um hörbare Veränderungen im Gesamtklang und mögliche Rückkopplungen zu minimieren. Für eine natürlich klingende Mikrofonmischung bietet der Automixer auch einen Gain Sharing-Modus. Damit können alle Mikrofone offen bleiben, während die Verstärkung für jedes Mikrofon in Echtzeit angepasst und so eine konstante Systemverstärkung sichergestellt wird.

Acoustic Echo Cancellation

Die vier DMP 128 Plus C-Modelle verfügen über die Extron AEC-Technologie für Konferenzanwendungen. AEC wird für die erfolgreiche Konversation zwischen mehreren Räumen benötigt und stellt sicher, dass alle Teilnehmer klar verständlich und natürlich miteinander kommunizieren können. Diese Modelle haben zwölf unabhängige Kanäle für eine hochwertige AEC-Verarbeitung und eine wählbare Rauschunterdrückung. Eine AEC-Verarbeitung steht besonderen Herausforderungen gegenüber, wenn Teilnehmer an beiden Enden gleichzeitig sprechen und Redner vor Ort schnurlose Mikrofone benutzen. Unsere AEC verfügt über erweiterte Algorithmen, die eine schnelle Konvergenz zur Echounterdrückung für eine optimale Sprachverständlichkeit selbst bei schwierigen Rahmenbedingungen liefern.

Die anwenderfreundliche Oberfläche der DSP Configurator-Software vereinfacht die Einrichtung der AEC-Verarbeitung und Rauschunterdrückung. Hiermit können die Echo-Rückflussdämpfung (ERL), die erweiterte Echo-Rückflussdämpfung (ERLE) und der gesamte Echo-Reduzierungspegel (TER) in Echtzeit gemessen werden. Jedes Mal, wenn die ERL sich außerhalb des optimalen Bereichs der Echounterdrückung befindet, werden gesteuerte Alarmmeldungen angezeigt. Optional kann eine Feinabstimmung der nichtlinearen Verarbeitung (NLP) zur Maximierung der AEC-Leistung in akustischen Umgebungen mit signifikanten Schallreflexionen oder Nachhall vorgenommen werden.

VoIP (Voice over Internet Protocol)-Funktion

Die DMP 128 Plus V-Modelle besitzen bis zu acht SIP 2.0 VoIP-Leitungen mit Breitband-Codec-Unterstützung. Die Leitungen können als individuelle Nebenstellen oder mit mehreren Kanälen pro Leitung zur Unterstützung lokaler Konferenzanwendungen konfiguriert werden. Durch die Kompatibilität mit ausgewählten VoIP-Systemen kann jedes einzelne V-Modell der DMP 128 Plus-Serie für eine einzelne VoIP-Leitung oder als VoIP-Farm für bis zu acht Räume verwendet werden.

Vielseitige Steuerungsoptionen

Jedes Model ist mit einem Anschluss für ACP-Audiosteuerung ausgestattet und unterstützt so die Verwendung der Extron Audiobedienfelder. Die ACP-Steuerung eignet sich hervorragend für Systeme, die kein umfassendes Steuerungssystem benötigen. Der DMP 128 Plus kann außerdem über den seriellen RS-232-Anschluss, Ethernet oder USB gesteuert und konfiguriert werden. Jedes Modell verfügt außerdem über digitale E/A-Anschlüsse zur externen Ansteuerung, wie z. B. die Aktivierung und Stummschaltung eines Mikrofons.
