TeamWork Connect 300 AUS DEM PROGRAMM GENOMMEN

Kosteneffizientes vorkonfiguriertes System für Arbeitsgruppen für drei Quellen

Hauptmerkmale

Unterstützt zwei digitale und eine analoge Quelle
Das komplette Paket umfasst Show Me-Kabel, einen Sender mit Umschalter, einen Skalierungsempfänger und Systemkabel
Vorkonfiguriert für eine schnelle und einfache Installation
Kosteneffizientes System, das mit fast jedem neuen oder bereits vorhandenen Möbelsystem genutzt werden kann
Zur Verwendung mit den meisten Flachbildschirmen, Laptops und Tablets
Individuell angepasste TeamWork-Systeme können mithilfe des online verfügbaren TeamWork System Builder erstellt werden

Modell	Beschreibung der Version	Teilenummer
TeamWork Connect 300	TeamWork-Set für drei Eingänge	42-272-01	AUS DEM PROGRAMM GENOMMEN

Dieses Produkt wurde aus dem Programm genommen.

Das TeamWork^® Connect 300 ist ein kosteneffizientes, vorkonfiguriertes Komplettsystem für drei digitale Quelle. Das System umfasst zwei HDMI Show Me^®- und ein VGA Show Me-Kabel, ein HC 404-System für die Zusammenarbeit in Arbeitsgruppenbereichen sowie weitere Systemkabel. Die Show Me-Kabel ermöglichen eine einfache Umschaltung der Quelle mit der Share-Taste an jedem Gerät. Das HC 404 automatisiert die Displaysteuerung für eine einfache und intuitive Bedienung. Hardware für eine flache Montage ist im Lieferumfang enthalten und für die Montage in verschiedene Konferenztische und Arbeitsflächen gibt es optional weitere Montagehardware. TeamWork Connect 300 eignet sich besonders für Anwendungen im Unternehmens- oder Bildungsbereich, in denen ein kosteneffizientes und leicht zu handhabendes System erforderlich ist.

TeamWork Connect 300 ist intuitiv und einfach zu bedienen. Das gesamte System fährt automatisch hoch, wenn der erste Tablet- oder Laptop-Computer mit einem Show-Me-Kabel verbunden ist. Benutzer können Inhalte von ihren Geräten auf dem Display des Raums teilen, indem sie einfach die Share-Taste auf dem Show Me-Kabel drücken, das mit ihrem Gerät verbunden ist. Das gesamte System wird automatisch heruntergefahren, wenn das letzte Gerät getrennt wird.

TeamWork Connect funktioniert mit den meisten Laptops, Tablets und Flachbildschirmen und unterstützt Computer- und Videosignale mit voller Auflösung bis zu 1920x1200, einschließlich 1080p/60 und 2K. Video wird in voller Auflösung in höchster Qualität wiedergegeben, und das System unterstützt außerdem die Übertragung von High Fidelity-Audio. Um die Installation zu vereinfachen, werden alle Signale über ein einzelnes CATx-Kabel gesendet, das zwischen dem Sender in der Nähe der Benutzer und dem Empfänger, der normalerweise hinter dem Bildschirm angebracht ist, verläuft. Ein einziges HDMI-Kabel überträgt alle Audio-, Video- und Steuersignale vom Receiver zum Display. Darüber hinaus können mehrere TeamWork Connect-Systeme im gleichen Raum für verschiedene Gruppen eingerichtet werden.

Verwenden Sie für Anwendungen mit unterschiedlichen Anforderungen den Online TeamWork System Builder, um eine maßgeschneiderte Lösung zu erstellen, die genau Ihren Projektanforderungen entspricht. Der TeamWork System Builder ist ein interaktives Tool, das Sie durch die Erstellung einer maßgeschneiderten Lösung führt, die für Ihre Arbeitsgruppenbereiche am besten geeignet ist.

Merkmale

Unterstützt zwei digitale und eine analoge Quelle

Das komplette Paket umfasst Show Me-Kabel, einen Sender mit Umschalter, einen Skalierungsempfänger und Systemkabel

Vorkonfiguriert für eine schnelle und einfache Installation

Kosteneffizientes System, das mit fast jedem neuen oder bereits vorhandenen Möbelsystem genutzt werden kann

Unterstützt bereits bestehende analoge Computer- und Audioquellen

Zur Verwendung mit den meisten Flachbildschirmen, Laptops und Tablets

Unterstützt LinkLicense^® — Extrons LinkLicense aktiviert praktische Features und erweitert die Systemfunktionen sowie die Fähigkeiten von Extron-Produkten.

Unterstützt Computer- und Videosignale bis zu 1920x1200, einschließlich 1080p/60 Deep Color und 2K

HDCP-konform

Individuell angepasste TeamWork-Systeme können mithilfe des online verfügbaren TeamWork System Builder erstellt werden

Section 508-konform

LIEFERBARES ZUBEHÖR
	AVEdge 100	Gehäuse für AV-, Daten- und Stromanschlüsse zur Montage an der Tischkante
	TLP Pro 835C	Cable Cubby mit TouchLink Pro 8 Zoll-Touchpanel
	OCS 100	Präsenzsensoren
	UTS 100-Serie	Montagewannensystem zur Untertischmontage

LIEFERBARES ZUBEHÖR

AVEdge 100

Gehäuse für AV-, Daten- und Stromanschlüsse zur Montage an der Tischkante

TLP Pro 835C

Cable Cubby mit TouchLink Pro 8 Zoll-Touchpanel

OCS 100

Präsenzsensoren

UTS 100-Serie

Montagewannensystem zur Untertischmontage

Spezifikationen

TeamWork Connect 300 Kit

NOTE	This product consists of a switching transmitter (HCT 103) and a scaling receiver (HCR 102), sold together as a system. For complete specifications for the HCT 103 or HCR 102 see the HC 404 Specifications.

Transmitter/Receiver — Video input

Number/signal type

Analog

HCT 103: 1 VGA RGBHV

Digital

HCT 103

2 HDMI inputs (or single link DVI-D with the appropriate DVI-HDMI adapters)

HCR 102

1 HDMI (or single link DVI-D with the appropriate DVI-HDMI adapter)

Connectors

HCT 103

1 female 15-pin HD
2 female HDMI type A

HCR 102

1 female HDMI type A

Resolution range

640x480 to 1600x1200 and 1920x1200*, 480p, 576p, 720p, 1080i, 1080p,
and 2K
*reduced blanking

Standards

DVI 1.0, HDMI 1.4, HDCP 1.4

Transmitter/Receiver — Interconnection

Connectors

1 female RJ-45 on each unit (transmitter and receiver)

Transmission distance

Up to 230' (70 m) using shielded twisted pair (STP) cable or XTP DTP 24 STP cable with a 1080p, 60 Hz signal

NOTE	The TeamWork Connect 300 kit includes a 35' (10.6 m) CATx cable

Transmitter/Receiver — Video output

Number/signal type

1 HDMI (with CEC)

Connectors

1 female HDMI

Scaled resolution

640x480^6,8,9, 800x600^6,8,9, 852x480^6,8,9, 1024x768^6,8,9, 1024x852^6,8,9, 1024x1024^6,8,9, 1280x768^6,8,9, 1280x800^6,8,9, 1280x1024^6,8,9, 1360x765^6,8,9, 1360x768^6,8,9, 1365x768^6,8,9, 1365x1024^6,8,9, 1366x768^6,8,9, 1400x1050^6,8, 1440x900^6,8,9, 1600x900^6,8, 1600x1200^6,8, 1680x1050^6,8, 1920x1200^6,8
HDTV 480p^7,8, 576p⁶, 720p^3,4,5,6,7,8, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8}, 2048x1080^{1,2,3,4,5,6,7,8}
¹ = at 23.98 Hz, ² = at 24 Hz, ³ = at 25 Hz, ⁴ = at 29.97 Hz, ⁵ = at 30 Hz,
⁶ = at 50 Hz, ⁷ = at 59.94 Hz, ⁸ = at 60 Hz, ⁹ = at 75 Hz

Transmitter/Receiver — Communications

Tally port

(1) 3.5 mm, 4 pole captive screw connector

Tally port pin configuration

Pin 1 = input 2 tally, pin 2 = input 3 tally, pin 3 = input 4 tally, pin 4 = +5 VDC

Contact closure remote control

(1) 3.5 mm, 4 pole captive screw connector

Contact closure pin configuration

Pin 1 = input 2, pin 2 = input 3, pin 3 = input 4, pin 4 = Gnd

USB control port

1 front panel female USB mini-B

USB standards

USB 2.0, high speed

Program control

Extron Product Configuration Software (PCS) for Windows^®

Transmitter/Receiver — Control processor

Memory

SDRAM

512 MB

Flash

512 MB

Software and control options

Software

Extron Global Configurator^® Plus and Professional for Windows^®

Ethernet control

Network interface controllers (NICs)

Connectors

1 female RJ-45 connector

Data rate

10/100Base-T, half/full duplex with autodetect

Protocols

DHCP, DNS, HTTP, HTTPS, ICMP, NTP, SFTP, SMTP, SNMP, SSH, TCP/IP,
UDP/IP

Default settings

Link speed and duplex level = autodetected
IP address = 192.168.254.250
Subnet mask = 255.255.255.0
Gateway = 0.0.0.0
DHCP = off
DNS: 127.0.0.1

Serial control

Quantity/type

1 bidirectional RS-232

Connectors

(1) 3.5 mm captive screw connector, 3-pole

Transmitter/Receiver — General

Power supply

External
Input: 100-240 VAC, 50-60 Hz
Output: 12 VDC, 3 A, 36 watts

Power consumption

NOTE	For the complete specifications for each component of the kit, see www.extron.com. Specifications are subject to change without notice.

System

Device

22.0 watts

Device and power supply

24.7 watts

Ambient temperature/humidity

Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +104 °F (0 to +40 °C) / 10% to 90%, noncondensing

Cooling

Convection, vents on top and sides

Thermal dissipation

System

Device

70.7 BTU/hour

Device and power supply

79.7 BTU/hour

Mounting

Rack mount

Yes, with optional 1U high rack shelf or back of the rack mounting kit

Furniture mount

Yes, with included, attached MBU 125 under-desk mounting brackets

Enclosure type

Metal

Enclosure dimensions

1.0" H x 8.75" W x 6.0" D (half rack wide)
(25 mm H x 225 mm W x 152 mm D)
(Depth excludes connectors.)

Product weight

HCT 103

1.1 lb (0.5 kg)

HCR 102

1.2 lbs (0.6 kg)

Vibration

ISTA 1A in carton (International Safe Transit Association)

HDMI SM Show Me Cable

Standards

High speed HDMI^® cable

Data rates

Supports 10.2 Gbps

Color depth

Supports 48 bit (16 bits per color)

Vertical frequency

Supports up to 120 Hz

Connector type

1 male type A HDMI to 1 male type A HDMI

Contacts

Gold Plated

Material

Conductors: tinned copper, 30 AWG
Drain wire: tinned copper, 32 AWG
Shielding: fluorocopolymer tape binder, tinned copper braid

Connector dimensions

1.40" L* x 0.77" W x 0.44" thick
(36 mm L* x 20 mm W x 11 mm thick)
*Length excludes the plug

Overall length

6' (1.8 m) measured neck-to-neck

Weight

0.26 lbs (0.12 kg)

VGA SMC Show Me Cable

Connector type

1 male 15-pin HD to 1 male 15-pin HD

Material

Conductors: tinned copper, 30 AWG
Drain wire: tinned copper, 30 AWG

Connector dimensions

1.60" L* x 1.23" W x 0.67" thick
(41 mm L* x 31 mm W x 17 mm thick)
*Length excludes the plug

Overall length

6' (1.8 m) measured neck-to-neck

Weight

0.38 lbs (0.17 kg)

HDMI Display Cable

Standards

High speed HDMI^® cable

Data rates

Supports 10.2 Gbps

Color depth

Supports 48 bit (16 bits per color)

Vertical frequency

Supports up to 120 Hz

Connector type

1 male type A HDMI to 1 male type A HDMI

Contacts

Gold Plated

Material

Conductors: tinned copper, 30 AWG
Drain wire: tinned copper, 32 AWG
Shielding: fluorocopolymer tape binder, tinned copper braid

Connector dimensions

1.40" L* x 0.77" W x 0.44" thick
(36 mm L* x 20 mm W x 11 mm thick)
*Length excludes the plug

Overall length

6' (1.8 m) measured neck-to-neck

Weight

0.20 lbs (0.09 kg)

System — Compliance and Warranty

Regulatory compliance

Safety

CE, c-UL, UL

EMI/EMC

CE**, C-tick, FCC Class A**, ICES, VCCI

Environmental

Complies with the appropriate requirements of RoHS, WEEE

Accessibility

Complies with the appropriate requirements of section 508 of the Rehabilitation Act
(29 U.S.C. 794d).

NOTE	**CE and FCC testing is conducted with STP (shielded twisted pair) I/O cable.

Product warranty

3 years parts and labor

NOTE	Specifications are subject to change without notice.

(4311-D3)

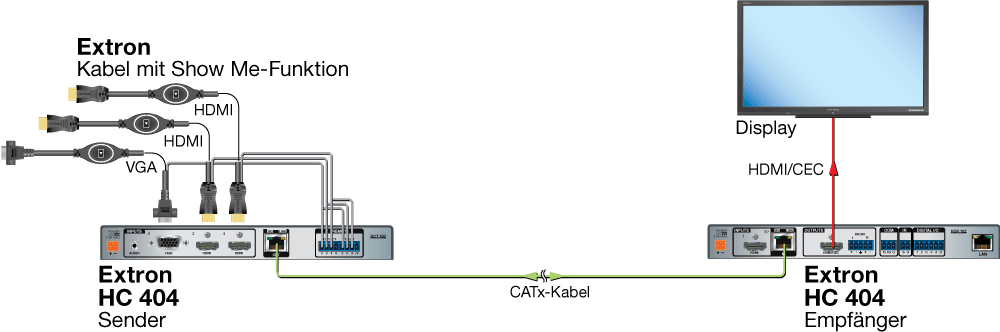

Anwendungsbeispiel
