CA-Serie
Integrationsfreundliche Lautsprecher für akustisch anspruchsvolle Bereiche
- Konfigurierbar als ein System aus Haupt- und Füll-Lautsprechern oder nur mit eigenständigen Haupt-Lautsprechern
- Alle Komponenten für eine schnelle Installation durch nur eine Person sind im Lieferumfang enthalten
- EASE-kompatible GLL-Lautsprecherdateien können heruntergeladen werden
CA 163 · CA 83T · CA 43T
Die CA-Serie besteht aus einfach zu installierenden Säulen-Array-Lautsprechern, die eine herausragende Sprachverständlichkeit mit moderner Ästhetik und integrationsfreundlichen Montageoptionen kombinieren. Es stehen zwei Montagesysteme für verschiedene Raumausführungen und -größen zur Verfügung. Die PT-Modelle haben eine schwenk- und neigbare Montagehalterung für eine maximale Ausrichtungsflexibilität, während die LP-Modelle eine flache Halterung für einen minimalen Wandabstand bieten. Der CA-Serie ist in Schwarz oder Weiß erhältlich und ist eine integrationsfreundliche Lösung für hallige Umgebungen.
Mit dem Wand-Montagesystem der SMK CA-Serie kann ein Installateur den CA 163, CA 83T und CA 43T ohne Probleme alleine an der Wand montieren. Eine Vorlage zur Wandmontage ist im Lieferumfang enthalten, um die Positionen der Lautsprecherhalterungen schnell, einfach und präzise zu bestimmen. Sobald die Halterungen installiert sind, kann der Lautsprecher mithilfe der innovativen Führungsschiene auf der Rückseite des Lautsprechers einfach in die gewünschte Position geschoben werden.
Integrationsfreundliche Montagesysteme
Für die Ausrichtung und Platzierung verschiedener Lautsprechertypen bietet die CA 163-Serie zwei Montageoptionen: Das SMK PT CA-Montagesystem hat einen Schwenkbereich bis zu 130° und 15° Neigung, währenddessen das flache SMK LP CA-Montagesystem bis zu 5° geneigt werden kann. Beide Montagoptionen sind in Schwarz oder Weiß erhältlich und können passend lackiert werden.
Schwenk- und neigbare Montagehalterung
Flache Montagehalterung
Weniger als 152 mm tief
Merkmale
-
Abstrahlung
Gebündelte vertikale Abstrahlung mit breiter horizontaler Abstrahlung für akustisch anspruchsvolle Bereiche
-
Belastbarkeit
CA 163: 480 W Musikleistung
CA 83T: 240 W Musikleistung
CA 43T: 120 W Musikleistung -
Frequenzbereich
CA 163: 105 Hz bis 20 kHz
CA 83T: 113 Hz bis 17 kHz
CA 43T: 125 Hz bis 17 kHz -
Aufeinander abgestimmte Treiber
Für eine außerordentliche Audioqualität und hervorragende Steuerung des Abstrahlverhaltens
-
Betrieb mit niedriger oder hoher Impedanz
CA 163: 8 Ω- oder transformatorloser 70/100 V-Betrieb
CA 83T: Wählbarer 8 Ω- oder 70/100 V-Betrieb
CA 43T: Wählbarer 8 Ω- oder 70/100 V-Betrieb -
Auswahl aus verschiedenen beigefügten Montagesystemen
Schwenk- und neigbares Montagepaket mit einem Schwenkbereich bis zu 130° und 15° Neigung
Flaches Montagepaket mit bis zu 5° Neigung -
Stabiles Aluminiumgehäuse
Die pulverbeschichtete Oberfläche ist widerstandsfähig gegenüber Kratzern und Abrieb
-
In Schwarz oder Weiß erhältlich
Schwarz: RAL 9011 (Gehäuse), RAL 9017 (Endkappen und Frontabdeckung)
Weiß: RAL 9003 (Gehäuse, Endkappen und Frontabdeckung)
Designressourcen
Lautsprecherdateien der CA-Serie
Laden Sie die GLL-Datei herunter, um den Betrieb eines Lautsprechers der CA-Serie mit EASE oder EASE Focus präzise zu simulieren.

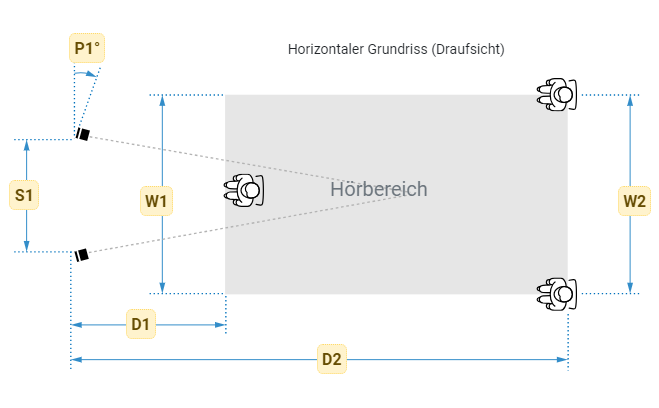

Rechner für Extron-Säulenlautsprecher
Mit dieser kostenlosen Extron-Hilfe können Sie anhand Ihrer Raumparameter die Eignung des Lautsprechers und seine ideale Positionierung bestimmen.
EASE Focus 3
EASE Focus 3 ist ein kostenloses Simulationsprogramm für eine 3D-Modellierung der Lautsprecher-Arrays in einem spezifischen Bereich.
Anwendungsbeispiel
In diesem kleinen Auditorium werden an der Stirnseite zwei CA 163 Säulen-Array-Lautsprecher als Haupt-Programmlautsprecher verwendet, die von einem XPA U 3502-Verstärker betrieben werden. Zwei CA 83T Säulen-Array-Lautsprecherpaare werden als Füll-Lautsprecher hinten im Auditorium für die Sitzplätze auf und unter dem Balkon verwendet. Die vier Füll-Lautsprecher werden von zwei NetPA U 1002 Netzwerk-Verstärkern zur Vereinfachung der Verkabelung betrieben. Mit einer SF 10C SUB- und NetPA U 8001 SUB-Kombination aus Subwoofer und Netzwerk-Verstärker werden die benötigten Tiefen für eindrucksvolles Programm-Audio hinzugefügt. Alle Audioquellen werden von einem DMP 64 Plus C AT gemischt und verarbeitet, der über Dante mit den Füll-Lautsprechern und Subwoofer-Verstärkern verbunden ist.
Modelle
| Modell | CA 163 | CA 83T | CA 43T |
|---|---|---|---|
| Anzahl der Treiber | 16 | 8 | 4 |
| Bauhöhe | 131,8 cm | 75,7 cm | 43,0 cm |
| Programm-Belastbarkeit | 480 W | 240 W | 120 W |
| Frequenzbereich | 105 Hz bis 20 kHz | 113 Hz bis 17 kHz | 125 Hz bis 17 kHz |
| Horizontaler Abstrahlwinkel* | 180° | 180° | 180° |
| Vertikaler Abstrahlwinkel* | 20° | 38° | 72° |
Systeme mit Schwenk- und Neigefunktion
CA 163 PT
CA 163 mit schwenk- und neigbarem Montagesystem
16 Treiber, 8 Ω oder 70/100 V, schwarz oder weiß
CA 83T PT
CA 83T mit schwenk- und neigbarem Montagesystem
8 Treiber, 8 Ω und 70/100 V, schwarz oder weiß
CA 43T PT
CA 43T mit schwenk- und neigbarem Montagesystem
4 Treiber, 8 Ω und 70/100 V, schwarz oder weiß
