Kompakte 4x2‑Kreuzschienen mit nahtloser Umschaltung und Skalierung
DTP3 CrossPoint 42-Serie
Die DTP3 CrossPoint 42 sind 4x2 große Präsentationskreuzschiene für hochklassige Zusammenarbeitsbereiche, die eine optimale Leistung und Zuverlässigkeit erfordern. Sie unterstützen 4K/60 4:4:4 an allen Eingängen, wobei beide unabhängig schaltbaren Ausgänge Extrons exklusive Vector 4K-Skalierungstechnologie nutzen. Der USB-C-Eingang bietet eine Ladefunktion für Geräte und unterstützt 21,6 Gbps DisplayPort Alt Modus-Video. Über den DTP3-Ausgang können Video-, Audio- und Steuerungssignale bis zu 100 m übertragen werden.
Das DTP3 CrossPoint 42 USB-Modell liefert erweiterte USB‑Datenfunktionen, einschließlich moderner USB‑3‑Anschlüsse für lokale Host‑ und Geräte‑Hub‑Verbindungen. Die zusätzliche USB-Funktionalität umfasst Host-Umschaltung und USB 2-Datenerweiterung über den DTP3-Ausgang bei einer Verbindung mit dem kompatiblen DTP3 R 331-Empfänger.
Beide Modelle übertragen unkomprimierte Video-, Audio- und Steuerungssignale bis zu 100 m über ein einziges CAT 6A-Kabel. Sie ist zudem rückwärtskompatibel mit den ersten DTP-fähigen Produkten. Die DTP-Endpunkte gibt es in vielen verschiedenen Ausführungen und für unterschiedliche Videoformate, um die Anforderungen professioneller Installationen zu erfüllen. DTP3 verfügt über erweiterte Funktionen wie 4K/60 bei 4:4:4-Farbabtastung, HDCP 2.3 und HDR-Video, mit denen Sie anspruchsvolle, aber einfach zu bedienende Systeme realisieren können, wie sie von Kunden gewünscht werden.
DTP3-Serie - Merkmale
Überträgt Video, bidirektionale Steuerung und Audio bis zu 100 m über ein geschirmtes CAT 6A-Kabel
Die DTP3-Sender und -Empfänger bieten eine hohe Zuverlässigkeit und maximale Leistung mit einer ökonomischen und leicht zu installierenden Kabelinfrastruktur.
Für Computer- und Videoauflösungen bis zu 4K/60 mit 4:4:4-Farbabtastung
DTP3-Endpunkte unterstützen HDMI 2.0b‑Spezifikationen einschließlich Datenraten bis zu 18 Gbps und HDR-Video. Die Unterstützung von 4K/60 mit 4:4:4-Farbabtastung erfordert die Verbindung mit einem passenden DTP3-Produkt.
HDCP 2.3-konform
Stellt die Wiedergabe geschützter 4K-Medieninhalte und die Zusammenarbeit mit anderen HDCP-konformen Geräten sicher.
USB-Support
Ausgewählte DTP3-Produkte sind zur Unterstützung von USB-Daten, DisplayPort-Video mit USB-C Alt Modus und Stromversorgung verfügbar.
Für eine schnelle, störungsfreie Videoumschaltung in anspruchsvollen Anwendungen stehen vier nahtlose Übergangseffekte zur Verfügung.
Schnitt über Schwarz — Der aktuelle Eingang wird unmittelbar schwarz überblendet und dann erfolgt ein Schnitt zum neuen Eingang
Umblenden über Schwarz — Der aktuelle Eingang wird schwarz überblendet und dann der neue Eingang eingeblendet
Nahtloser Schnitt — Es wird ein Standbild vom aktuellen Videobild erzeugt, dann erfolgt ein Schnitt zum neuen Eingang
Nahtloser Übergang – Es wird ein Standbild vom aktuellen Videobild erzeugt und dann der neue Eingang eingeblendet
Der Bildübergang zwischen einem Bild mit Gesichtern und einer Power Point-Seite mit einer Product Roadmap erfolgt mit einem Schnitt über Schwarz, bevor die Abbildungen sich ändern.Der Bildübergang zwischen einem Bild mit Gesichtern und einer Power Point-Seite mit einer Product Roadmap erfolgt mit einem Umblenden über Schwarz, bevor die Abbildungen sich ändern.Der Bildübergang zwischen einem Bild mit Gesichtern und einer Power Point-Seite mit einer Product Roadmap erfolgt mit einem nahtlosen Schnitt.Der Bildübergang zwischen einem Bild mit Gesichtern und einer Power Point-Seite mit einer Product Roadmap erfolgt mit einem nahtlosen Übergang.
Versuchen Sie es selbst: Klicken Sie auf die entsprechende Schaltfläche, um den Übergangseffekt zu sehen.
Vector 4K-Skalierung
Beispiellose Skalierungsqualität
Der Vector™ 4K-Skalierer nutzt die von Extron entwickelte bikubische Multi-Tap-Interpolation, bei der ein neuer Pixel anhand der Mittelwerte der benachbarten Pixel oben, unten, seitlich und diagonal erzeugt wird. Hierdurch bleibt die Bildausgabe im Gegensatz zu anderen Skalierungsmethoden scharf und detailgetreu, wenn der Inhalt hoch- oder herunterskaliert wird.
Die Vector 4K-Algorithmen passen sich kontinuierlich und dynamisch an, sodass eine optimale Verarbeitung für Anwendungen mit Aufwärtsskalierung, Abwärtsskalierung oder 1:1-Durchleitung sichergestellt wird. Zwei weniger zuverlässige Alternativen als die bikubische Interpolation sind die „Nächster Nachbar-Interpolation“ bzw. Pixelwiederholung, bei der ein Pixel für das angrenzende Pixel dupliziert wird, und die „bilineare Interpolation“. Hierbei wird ein neuer Pixel aus den Durchschnittswerten der benachbarten Pixel oben, unten und seitlich ermittelt. Diese beiden Methoden liefern eine minderwertige Ausgabe, die zu Datenverlusten führt bzw. den Inhalt unbrauchbar macht.

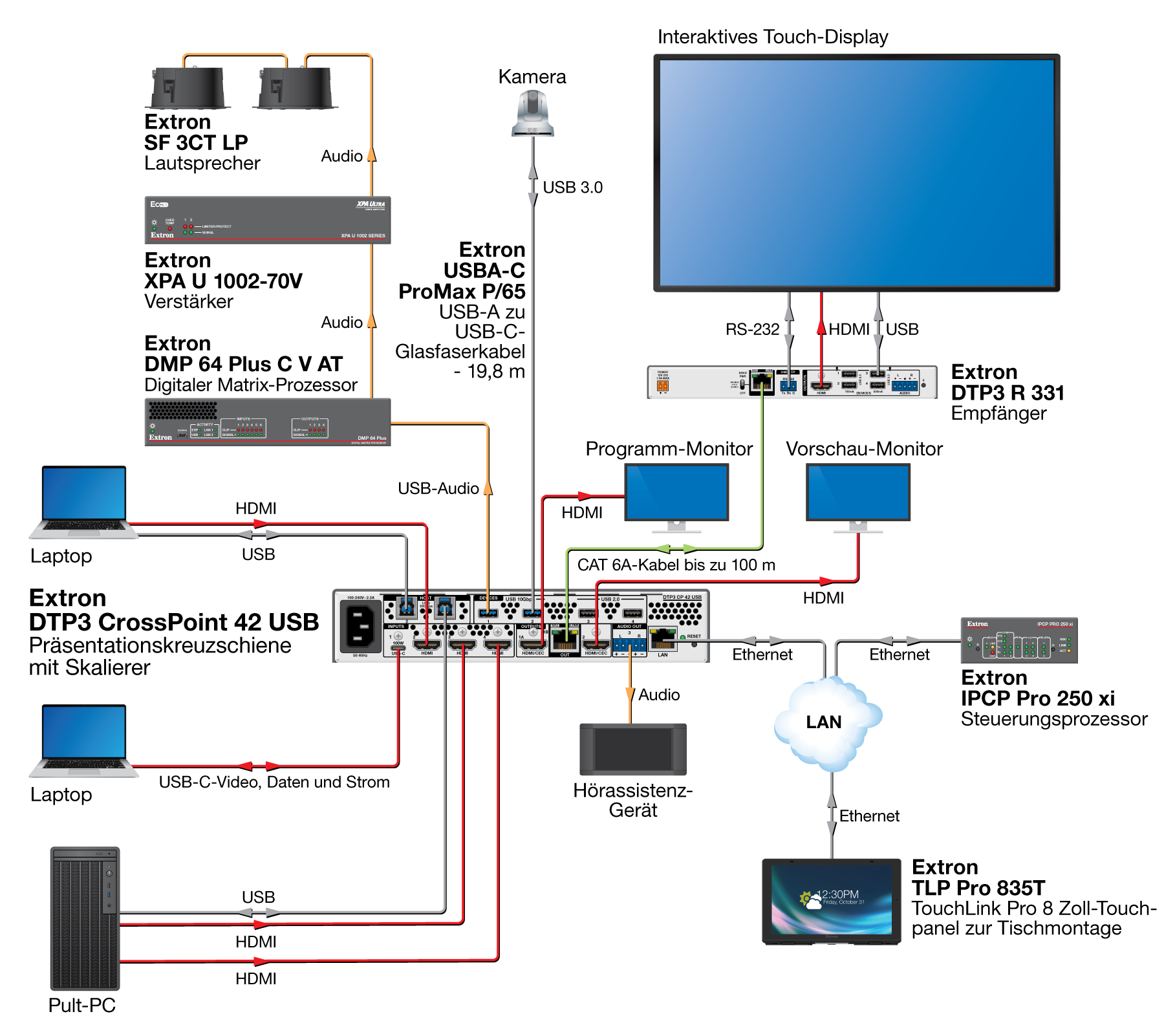

Die DTP3 CrossPoint 42 USB ermöglicht anspruchsvolle und umfangreich ausgestattete Videokonferenzanwendungen mit vollständiger Unterstützung für USB‑C‑Daten, Video, Erweiterung und Stromversorgung.
Erweiterung – Fügen Sie einen DTP3 R 331-Empfänger zur Übertragung von Video-, Audio-, USB- und Steuerungssignalen bis zu 100 m über ein CAT 6A-Kabel hinzu, um ein 4K/60-Display und zusätzliche USB 2-Geräte zu verbinden.
Stromversorgung – Die DTP3 CrossPoint 42 bietet 60 W und die DTP3 CrossPoint 42 USB liefert 100 W.
USB 3 – Drei USB-Hosts und zwei USB-Geräte können lokal angeschlossen werden, um USB 10Gbps zu unterstützen.
USB-Hostumschaltung – Die im Raum installierten USB‑Geräte wie Kamera, Maus, Tastatur oder Mikrofon können zwischen drei Host‑Computern umgeschaltet werden, einschließlich eines über USB‑C angeschlossenen Hosts.
Hub mit 4 Geräteanschlüssen – Unterstützt lokale Verbindungen für zwei USB 10Gbps- und zwei USB 2-High-Speed-Geräte.
Mit der 4x2-Kreuzschienenumschaltung können vier Videoeingänge auf zwei Displays beliebig kombiniert werden
LED-Anzeigen zur praktischen Überwachung der verbundenen Geräte
USB-C-Eingang unterstützt eine Host-Datenverbindung bis zu USB 10Gbps, DisplayPort Alt Modus-Video und 100 W-Stromversorgung
Die HDMI-Eingänge unterstützen HDMI 2.0b-Spezifikationen, einschließlich Datenraten bis zu 18 Gbps, Deep Color bis zu 12 Bit und verlustfreier HD-Audioformate
Gespiegelte HDMI- und DTP3-Ausgänge nutzen die Vector4K-Skalierungstechnologie
Integrierter DTP3-Ausgang zur Übertragung von 4K/60 Video-, Audio-, USB-Daten- und Steuerungssignalen bis zu 100 m über ein geschirmtes CAT 6A-Kabel
Kompatibel mit DTP3- und DTP-fähigen Produkten sowie HDBaseT-Displays
Fernspeisung von DTP3- und DTP-Empfängern
Unabhängig schaltbarer HDMI-Ausgang kann separat die Vector 4K-Skalierungstechnologie verwenden
Ethernet-Steuerung mit eingebautem Webserver und RS-232-Einspeisung
Hostanschlüsse unterstützen eine Umschaltung von einer Datenrate bis zu USB 10Gbps
Integrierter USB-Hub mit 4 Anschlüssen zum Anschluss von zwei USB 10Gbps- und zwei USB-2-High-Speed-Geräten
DTP3 CrossPoint 42
4x2 Kreuzschiene mit Skalierer
Mit der 4x2-Kreuzschienenumschaltung können vier Videoeingänge auf zwei Displays beliebig kombiniert werden
LED-Anzeigen zur praktischen Überwachung der verbundenen Geräte
USB-C-Eingang unterstützt DisplayPort Alt Modus-Video und 60 W-Stromversorgung
Die HDMI-Eingänge unterstützen HDMI 2.0b-Spezifikationen, einschließlich Datenraten bis zu 18 Gbps, Deep Color bis zu 12 Bit und verlustfreier HD-Audioformate
Gespiegelte HDMI- und DTP3-Ausgänge nutzen die Vector4K-Skalierungstechnologie
Integrierter DTP3-Ausgang zur Übertragung von 4K/60 Video-, Audio- und Steuerungssignalen bis zu 100 m über ein geschirmtes CAT 6A-Kabel
Kompatibel mit DTP3- und DTP-fähigen Produkten sowie HDBaseT-Displays
Fernspeisung von DTP3- und DTP-Empfängern
Unabhängig schaltbarer HDMI-Ausgang kann separat die Vector 4K-Skalierungstechnologie verwenden
Ethernet-Steuerung mit eingebautem Webserver und RS-232-Einspeisung
