DTP Systems
Die umfangreichste Systemintegrationsplattform für AV‑Signalverteilung, Verarbeitung und Steuerung

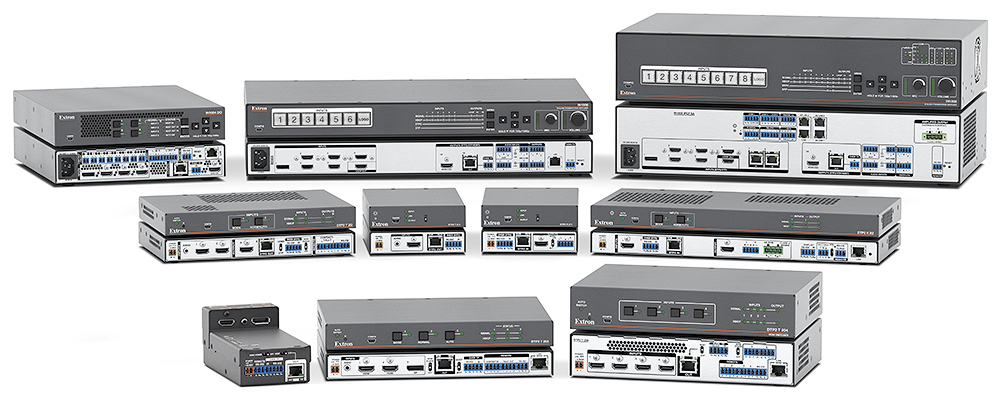

DTP® Systems von Extron ist die umfassendste Produktreihe zur Integration kleiner bis mittelgroßer Systeme der AV‑Branche, die Video-Auflösungen bis zu 4K unterstützt. Diese Serie umfasst viele verschiedene Extender-Modelle mit zahlreichen Montageoptionen und Videoformaten sowie Verteilverstärker, Umschalter und Kreuzschienen mit den entsprechenden Funktionen zur Verarbeitung und Steuerung von AV‑Signalen. Mit DTP Systems können Sie Ihre Systeme so flexibel planen, dass diese exakt Ihren Anwendungs- und Budgetanforderungen entsprechen.
Eine umfassende Plattform
AV‑Signalübertragung
Wählen Sie die Entfernung aus
DTP-Endpunkte sind für verschiedene maximale Kabellängen erhältlich. Dies spart Kosten bei kürzeren Kabelführungen, ohne dass auf andere Funktionen verzichtet werden muss. Die maximale Kabellänge für DTP 230- und DTP 330-Endpunkte beträgt 100 m für alle unterstützten Videoauflösungen. Die maximale Kabellänge für DTP 230-Endpunkte beträgt 70 m für Videoauflösungen bis zu 1080p und 40 m für 4K-Video.
Keine Probleme mit dem Video-Format
Alle DTP-Produkte bieten integrierte Videoformat-Umwandlung. Die DTP-Sender unterstützen DisplayPort-, HDMI-, DVI- und VGA-Signale. Die DTP-Empfänger unterstützen DisplayPort, HDMI und DVI. Jeder DTP-Sender ist mit jedem DTP-Empfänger kompatibel, unabhängig vom Videoformat.
Zusätzliche Audio-Erweiterung
Neben der Übertragung des Embedded Audio für HDMI- und DisplayPort-Signale besitzen viele DTP-Produkte auch einen analogen Audioanschluss, der Stereo-Audio über dieselbe CATx-Kabelverbindung wie die Videosignale überträgt.
Übertragung von Steuerungssignalen
Die DTP-Anschlüsse transportieren RS-232-, IR- und CEC-Signale zusammen mit Audio und Video über CATx-Kabel, weshalb keine separaten Kabel zur Steuerung von Videoquellen und Displays nötig sind.
Fernspeisung
Ausgewählte DTP-Endpunkte können entweder als Quelle oder als Empfänger der über das CATx-Kabel gesendeten Stromsignale dienen. Bei einfachen Punkt-zu-Punkt-Anwendungen können sich die Endpunkte ein einziges Netzteil teilen, das sich entweder am Sender oder am Empfänger befinden kann. Größere DTP-Umschalter können alle angeschlossenen DTP-Endpunkte mit Strom versorgen, was das Design und die Installation erleichtert.
Funktionen des AV‑Systems
Endpunkte
Es gibt DTP-Sender und -Empfänger für eine große Auswahl an Signaltypen und in verschiedenen Formaten, um die Anforderungen professioneller AV‑Anwendungen weltweit zu erfüllen.
Umschalter
Es gibt DTP-Umschalter für jede professionelle AV‑Anwendung, von einfachen Wandanschlussfeldern mit zwei Eingängen bis hin zu kompletten AV‑Lösungen mit Skalierung, Steuerung und Audio in einem Gerät.
Skalierer und Signalprozessoren
Leistungsstarke DTP-Skalierer und -Signalprozessoren nutzen unser Know-how im Videobereich für ausgefeilte Produktlösungen wie das Videowand-Prozessorsystem Quantum Ultra, Einblendung von Zusatzinformationen mit dem Annotator 300 und die nahtlosen Präsentationsumschalter der IN1800-Serie, die zur Unterstützung gebäudeweiter AV‑Infrastrukturen mit XTP CrossPoint-Kreuzschienen kompatibel sind.
Kreuzschienen
Die Kreuzschienen der DTP CrossPoint-Serie liefern vollständige, vielseitige AV‑Integrationslösungen für Präsentationsumgebungen. Sie sind in den Konfigurationen 8x2, 8x4, 8x6 und 10x8 erhältlich und liefern die gesamte Funktionalität für ein AV‑System, einschließlich leistungsstarker Kreuzschienenumschaltung, Skalierung, umfassender DSP-Audioverarbeitung, Klasse-D-Audioverstärkung und AV‑Systemsteuerung. Zur Unterstützung unternehmensweiter AV‑Infrastrukturen sind sie mit XTP CrossPoint-Kreuzschienen kompatibel.
Verteilverstärker
Verteilverstärker mit DTP® Twisted Pair-Ausgängen wurden für den zuverlässigen Betrieb in kommerziellen AV‑Anwendungen entwickelt. Sie verfügen über integrationsfreundliche Funktionen wie Fernspeisung, Durchschliff des Eingangs und automatische Kabelkompensation am Eingang.
Technische Funktionen
DTP-Produkte nutzen unser Know-how bei der Verarbeitung von Videosignalen und arbeiten für eine schnelle und unkomplizierte Videoumschaltung mit exklusiven Technologien wie EDID Minder und Key Minder. Viele Produkte unterstützen 4K‑Videoauflösung. Für eine kompromisslose Bildqualität verfügen die DTP CrossPoint 4K-Kreuzschienen und die Modelle der IN1800-Serie über Vector 4K-Skalierung.
DTP-Produkte bieten umfangreiche Audiofunktionen – von einfacher analoger Audioübertragung, Embedding und De-Embedding bis hin zu einer vollständigen Matrix-Umschaltung mit Extron ProDSP- und hocheffizienter XTRA-Verstärkertechnologie.
Ausgewählte DTP-Sender und -Umschalter sind konfigurierbar für die Kompatibilität mit HDBaseT-fähigen Displaygeräten zur Übertragung von Video-Audio- und Steuerungssignalen. Viele sind HDBaseT-zertifiziert. Im HDBaseT-Modus bleibt die maximale Kabellänge für die DTP-Ausgänge unverändert.
Die Everlast-Netzteile, die mit den DTP-Produkten mitgeliefert werden, wurden von Extron für einen ständigen, zuverlässigen Betrieb in betriebskritischen Umgebungen entwickelt und haben 7 Jahre Garantie auf Material und Verarbeitung.
Verschiedene Versionen
DTP-Produkte gibt es als Wandanschlussfelder, zur Rackmontage oder als Bodentank-Modelle für professionelle Umgebungen weltweit. Einzelne E/A-Endpunkte sind als flache Gehäuse mit 1/4 Rackbreite sowie als Wandanschlussfelder im Decorator-, EU- und MK-Format erhältlich. Produkte zur Umschaltung sind in Gehäusen zur Rackmontage, als Wandanschlussfelder und Bodentanks erhältlich.
Die neue Generation
Die DTP2-Produkte bauen auf der umfangreichen DTP-Plattform auf und setzen so neue Maßstäbe in der professionellen AV‑Integration. Sie verfügen über erweiterte Funktionen und Eigenschaften, mit denen Sie anspruchsvolle, aber einfach zu bedienende Systeme erstellen können, die von Kunden gewünscht werden. Alle Produkte übertragen Audio-, Video- und Steuerungssignale bis zu 100 m mit jeder Videoauflösung.
Volle 4K-Funktion
Volle 4K-FunktionAlle DTP2-Produkte nutzen die volle 18 Gbps-Datenrate von HDMI 2.0 und unterstützen Videosignale bis zu 4K/60 mit 4:4:4. Alle unterstützen HDCP 2.3 und sind mit HDCP 1.4 rückwärtskompatibel Die analogen Audioeingänge aller DTP2-Produkte unterstützen Audio Embedding und die analogen Audioausgänge aller DTP2-Produkte unterstützen Audio De-Embedding.
Rückwärtskompatibel
RückwärtskompatibelObwohl sie eine völlig neue Leistung und Funktionalität bieten, behalten die DTP2-Produkte ihre Abwärtskompatibilität mit bestehenden DTP-Produkten. Jeder DTP- oder DTP2-Übertragungsanschluss kann mit jedem DTP- oder DTP2-Empfangsanschluss verbunden werden, um Video-, Audio- und Steuersignale zu übertragen. Die DTP2-Sender und ‑Empfänger müssen miteinander verbunden sein, um Fernspeisung oder die Übertragung von Signalen mit mehr als 10,2 Gbps zu unterstützen.
Medienbeispiele
Erfahren Sie mehr
DTP-Sender
Langstreckenübertragung von Video, Audio und Steuerung über ein geschirmtes CATx-Kabel
DTP-Empfänger
Langstreckenübertragung von Video, Audio und Steuerung über ein geschirmtes CATx-Kabel
Kreuzschienen
All-in-One HDMI-Präsentationsmedien-Kreuzschienen mit Skalierer und integrierter DTP-Verlängerung, Skalierung, Audio-DSP, Audioverstärker und Steuerungsprozessor
Umschalter
Komplettprodukte zur AV‑Umschaltung mit integriertem DTP-Extender
Skalierer und Signalprozessoren
Professionelle Produkte zur Signalumwandlung mit integriertem DTP-Extender
Verteilverstärker
Langstreckenübertragung und -verteilung von Video, Audio und Steuerung über ein geschirmtes CATx-Kabel zu mehreren Standorten
