Ein skalierbares Konferenzerlebnis für jeden Raum

Extron und Poly

Ein skalierbares Konferenzerlebnis für jeden Raum

Durch unsere Kooperation mit Poly können wir skalierbare Optionen anbieten, um Steuerungssysteme, Audiogeräte und Signalumschaltung von Extron mit Raumlösungen von Poly für Microsoft Teams Rooms^®, Zoom Rooms™ und andere zu integrieren. Gemeinsam sind Extron und Poly bestens dafür aufgestellt, eine komplette AV- und Konferenzsteuerung für Ihr gesamtes Unternehmen zu liefern. Es genügt eine einzige Berührung des Poly-Touchpanels, um Konferenzen und Meetings zu verwalten sowie Befehle zu senden, die automatisierte Abläufe zur Steuerung von Displays, Jalousien, Beleuchtung und mehr auslösen.

Auch Präsenzsensoren von Extron können in diesem System für Konferenz‑, Steuerungs‑ und Automations-Funktionen integriert werden. Dann schaltet das System automatisch die Displays ein, wenn die Teilnehmer einen Raum betreten und wieder aus, wenn der Raum leer ist. Extron und Poly arbeiten gemeinsam daran, ein innovatives und skalierbares Konferenzerlebnis für jeden Raum zu liefern.

Download

Ein Gruppenfoto eines Poly GC8-Touchpanels und eines Extron IPCP Pro-Steuerungsprozessors. Die Kombination dieser Poly- und Extron-Produkte unterstützt Gebäudemanagement-Systeme, Bestandsmanagement und Analysen, Display- und AV-Geräte sowie Raumbeleuchtung und Jalousien. — In voller Größe ansehen

Extron Control for Microsoft Teams Rooms

Mit Extron Control for Microsoft Teams Rooms können Sie die Steuerungsfunktionen der Extron Pro-Serie mit allen Konferenzfunktionen der Microsoft Teams Rooms-Anwendung nutzen, die mit den Lösungen der Poly G-Serie kompatibel sind. So können Sie mit nur einem einzigen Gerät Lösungen zur Zusammenarbeit und Steuerung für ein ansprechendes, dynamisches Meetingerlebnis realisieren. Die Extron Control for Microsoft Teams Rooms-Anwendung nutzt die sichere virtuelle TouchLink-Panel (vTLP)-Seite über Extron Control for Web, die mit Extron Global Configurator Plus und Professional (GCP) konfiguriert oder mit Global Scripter (GS) programmiert werden kann. Hiermit können verschiedene Raumfunktionen gesteuert werden, wie z. B. Jalousien, Beleuchtung, das Display und die Kamera.

Hauptmerkmale

Für ein optimales Konferenzerlebnis mit Zoom Rooms, Microsoft Teams oder BYOD-Anwendungen können Meetingraum-Produkte von Poly einfach mit unserer leistungsstarken AV-Gerätesteuerung kombiniert werden
Konferenzprodukte von Poly können für große und maßgeschneiderte Räume erweitert und nahtlos mit AV-Umschaltung, Signalübertragung und -verteilung sowie Zusammenarbeitsfunktionen integriert werden
Für Raumautomation und berührungslose Steuerung von AV-Geräten, Beleuchtung und Jalousien mithilfe von Präsenzsensoren
Unterstützt USB-Kamerasteuerung, die Integration mit Extron Audio-DSP und MediaPort sowie weitere einzigartige Funktionen
Unternehmensweit einheitliche Nutzererfahrung; erfüllt die Anforderungen unterschiedlichster Konferenzräume und Technologien
Neu DSP‑Audioprozessoren, Verstärker und Lautsprecher für Microsoft Teams Rooms zertifiziert

Dokumentation und GUI-Dateien

Global Scripter-Vorlage und Versionshinweise

Global Scripter-Vorlage und Versionshinweise für Microsoft Teams Rooms

Treiber

Treiber- und Kommunikationsdatenblatt Extron Control for Microsoft Teams Room

MSI-Installationsprogramm und Versionshinweise

Extron und Zoom Rooms - Native Room Controls

Extron Control for Zoom Rooms – Native Room Controls umfasst einen Extron Global Configurator Professional Ethernet-Treiber und eine Zoom Rooms JSON (JavaScript Object Notation)-Vorlagendatei für eine einfache und effiziente Umsetzung. Das native Zoom-Erlebnis ist jetzt für die Steuerungsprozessoren der Pro-Serie mit allen nativen Zoom Rooms-Controllern verfügbar. Die Verwendung eines Steuerungsprozessors der Pro-Serie bietet Ihnen Zugriff auf unsere umfangreiche Treiberbibliothek und zusätzliche Steuerungsoptionen wie bidirektionales RS-232, erweitertes Ethernet und mehr.

Hauptmerkmale

Mit einer JSON-Datei angepasste Zoom Rooms-Steuerschnittstelle
Erweitern Sie die native Zoom Rooms-Schnittstelle mit unidirektionaler Raumsteuerung
Mit jedem von Zoom Rooms unterstützten Controller verwendbar
Neu DSP‑Audioprozessoren, Verstärker und Lautsprecher für Zoom Rooms zertifiziert

GC Plus-Vorlagen und Versionshinweise

Treiber

Zoom Rooms - Native Room Controls Treiber- und Kommunikationsdatenblatt

Extron Control für Poly TC8

Extron Control für Poly TC8 ist das Resultat einer einzigartigen Zusammenarbeit, mit dem Sie Steuerungsfunktionen von Extron mit allen Videokonferenzlösungen der Poly Group nutzen können. Zum allerersten Mal wurde unsere Extron Control für Android-App in der Poly VideoOS-Software integriert, sodass die Nutzer die Konferenzabläufe mit den Steuerungsmöglichkeiten für z. B. Beleuchtung, Jalousien, Displays und andere Geräte im Raum, direkt verbessern können. Diese Kombination bietet Skalierbarkeit, einfache Steuerungsfunktionen und Automation für die anspruchsvollsten Anforderungen an Meetingräume. Daher sind die Videokonferenzlösungen der Poly Group direkt kompatibel mit den Steuerungslösungen von Extron.

Hauptmerkmale

Für ein optimales Konferenzerlebnis mit Microsoft Teams Rooms auf Android (MTRoA), Zoom Rooms oder anderen von Poly unterstützten Videokonferenzlösungen können Meetingraum-Produkte von Poly einfach mit unserer leistungsstarken AV-Gerätesteuerung kombiniert werden
Konferenzprodukte von Poly können für große und maßgeschneiderte Räume erweitert und nahtlos mit AV-Umschaltung, Signalübertragung und -verteilung sowie Zusammenarbeitsfunktionen integriert werden
Für Raumautomation und berührungslose Steuerung von AV-Geräten, Beleuchtung und Jalousien mithilfe von Präsenzsensoren
Unternehmensweit einheitliche Nutzererfahrung; erfüllt die Anforderungen unterschiedlichster Konferenzräume und Technologien

Benutzerhandbuch

Extron Control für Poly TC8 - Benutzerhandbuch (Englisch)

Treiber

Treiber und Kommunikationsdatenblatt Extron Control für Poly TC8

GUI-Dateien

Extron und Poly-Designlösungen

Microsoft Teams Rooms

Huddle Room mit Poly G10‑T

Audiosystem, Gerätesteuerung, bis zu 4 Personen

Microsoft Teams Rooms

Meetingraum mit Poly G40‑T

AV-Umschaltung, BYOD-Konferenzen, Signalübertragung über lange Strecken, Audiosystem, Gerätesteuerung, bis zu 8 Personen

Microsoft Teams Rooms

Großer Raum mit Poly G85‑T

AV-Umschaltung, Signalübertragung über lange Strecken, Audiosystem, Gerätesteuerung, bis zu 16 Personen

Zoom Rooms- und Poly TC8-Lösungen

Meetingraum – Zoom Rooms mit Poly Studio X30 und Poly TC8

Audiosystem, Gerätesteuerung, bis zu 4 Personen

Meetingraum mit Poly G40‑T

Huddle Room mit Poly G10‑T

RAUMANFORDERUNGEN

Huddle Rooms mit Videokonferenzfunktion ermöglichen die Zusammenarbeit mit Kollegen an anderen Standorten. Dieses System verwendet das Poly G10‑T, sodass die Teilnehmer mit nur einer Benutzeroberfläche alle Konferenzfunktionen des Microsoft^® Teams Rooms Systems nutzen und auf die AV-Mediensteuerung zugreifen können. Am Tisch stehen praktische HDMI-Anschlüsse zur Verfügung. Man kann einfach auf Kabel und Steckdosen zugreifen. Unter dem Display ist eine Poly Studio USB-Kamera angebracht. Um das Display automatisch steuern zu können, werden die AV-Signale vom Poly GC8-Controller über einen Lenovo ThinkSmart Edition Tiny und dem Arbeitsbereich-Controller HD CTL 100 von Extron zum Display gesendet. Das TLS 725M bietet Funktionen zur direkten Raumbuchung über ein Touchpanel, einen Computer oder jedes Smartphone bzw. Tablet. Die Verbindung mit dem OCS 100C ermöglicht Raumautomation. Räume, die nicht genutzt werden, werden wieder freigegeben.

LISTE DER EXTRON-PRODUKTE

Cable Cubby 202	Einbaugehäuse für AV-Anschlüsse und Steckdosen	1
Retractor HDMI	Kabel-Einzugssystem - HDMI	1
Retractor Network	Kabel-Einzugssystem - Netzwerk CAT 6	1
Retractor DC	Kabel-Einzugssystem - Stromkabel	1
HD CTL 100	Arbeitsbereich-Controller	1
OCS 100C	Präsenzsensor - Deckenmontage	1
TLS 725M	TouchLink-Raumbuchungspanel	1

FUNKTIONEN

Das elegante Cable Cubby 202 bietet einfachen Zugriff auf Kabel und Stromanschlüsse
Einfache Verbindung von Geräten mit HDMI-Anschluss
Nutzen Sie Microsoft Teams mit dem Poly GC8-Controller zur Verbindung mit Ihren Kollegen
Aktivierung der Raumautomation mit dem Präsenzsensor OCS 100C und dem HD CTL 100-Controller von Extron, um das Display über CEC und die Raumbuchung über das TLS 725M steuern zu können
Für eine Nutzererfahrung mit dem eigenen Mobilgerät und der Teams-App.

Klicken Sie hier für ein größeres Bild

Bildergalerie des Huddle Room. Der Link öffnet ein größeres Bild.

Bildergalerie des Huddle Room-Diagramms. Der Link öffnet ein größeres Bild.

Meetingraum mit Poly G40‑T

RAUMANFORDERUNGEN

Besprechungsräume sind größer als Huddle Rooms und können daher von mehr Teilnehmern genutzt werden. Für das Teilen von Inhalten und zur Zusammenarbeit sind nur ein paar Geräte und eine minimale Konfiguration erforderlich. Dieses System bietet Anschlüsse für zwei HDMI-Quellen. Der Präsenzsensor arbeitet zusammen mit dem HC 404, um automatisch das Display sowie die Beleuchtung und die Jalousien einzuschalten, wenn der Raum besetzt ist. Jede Quelle kann leicht mit den Show Me-Tasten ausgewählt werden und der Betrieb des Systems erfordert nur wenige Handgriffe. Man kann einfach auf Kabel und Steckdosen zugreifen. Die AV-Signale werden zu einem einzigen Flachbildschirm umgeschaltet. Das TLS 725M bietet Funktionen zur direkten Raumbuchung über ein Touchpanel, einen Computer oder jedes Smartphone bzw. Tablet. Die Verbindung mit dem OCS 100C ermöglicht Raumautomation. Räume, die nicht genutzt werden, werden wieder freigegeben.

LISTE DER EXTRON-PRODUKTE

HC 404	System für die Zusammenarbeit mit LinkLicense für Benutzeroberflächen	1
HDMI Ultra-Kabel	Ultraflexibles 4K High Speed-HDMI-Kabel	1
XTP DTP 24-Kabel	Geschirmtes Twisted Pair-Kabel für HC 404	1
SW2 USB	USB-Umschalter mit zwei Eingängen	1
Cable Cubby 500	Einbaugehäuse für AV-Anschlüsse und Steckdosen	1
AC+USB 311	Modul mit Steckdose und USB-Stromanschlüssen für ein Cable Cubby-Gehäuse	1
Retractor SM HDMI	Kabel-Einzugssystem - HDMI Show Me-Kabel	2
OCS 100C	Präsenzsensor - Deckenmontage	1
TLS 725M	TouchLink-Raumbuchungspanel	1

FUNKTIONEN

Nutzen Sie Microsoft Teams mit dem Poly GC8-Controller zur Verbindung mit Ihren Kollegen
Das Extron HC 404 mit Extron Control for Microsoft Teams Rooms ermöglicht Videoübertragung und ‑umschaltung sowie die zentrale Steuerung von Beleuchtung, Jalousien und der USB-Kamera
Mit Extron Control for Microsoft Teams Rooms ermöglicht die LinkLicense die exakte Steuerung von Beleuchtung und Jalousien sowie sekundäre Bedienfelder für die Quellenauswahl über das Poly GC8
Die BYOD-Option ermöglicht Konferenzen mit dem eigenen Laptop unter Verwendung der HDMI‑ und USB-Kabel.
Einfache und intuitive Bedienung: Verbinden Sie das Show Me-Kabel mit Ihrem Gerät und drücken Sie die Share-Taste
Die Share-Taste leuchtet beim Umschalten auf, sodass die angeschlossene Quelle leicht identifiziert werden kann
Neben einem eleganten Erscheinungsbild bietet das Cable Cubby 500-Modell von Extron einen einfachen Zugang zu Kabeln und Stromanschlüssen
Einfache Verbindung von Geräten mit HDMI-Anschluss
In Verbindung mit dem Extron HC 404 R aktiviert der Präsenzsensor OCS 100C von Extron die Raumautomation mit dem TLS 725M zur Steuerung von Display, Beleuchtung, Jalousien und Raumbuchung.

Klicken Sie hier für ein größeres Bild

Bildergalerie des Meetingraums. Der Link öffnet ein größeres Bild.

Bildergalerie des Meetingraum-Diagramms. Der Link öffnet ein größeres Bild.

Großer Raum mit Poly G85‑T

RAUMANFORDERUNGEN

Der große Konferenzraum ist für bis zu 20 Personen konzipiert und bietet die Möglichkeit für Videokonferenzen, sodass auch Teammitglieder an anderen Standorten an der Sitzung teilnehmen können. Dieses System verwendet die Raumlösung Poly G85‑T, sodass die Teilnehmer mit nur einer Benutzeroberfläche alle Konferenzfunktionen des Microsoft^® Teams Rooms Systems nutzen können. Dieses System bietet Anschlüsse für drei HDMI-Quellen und eine DisplayPort-Quelle am Tisch. Darüber hinaus besteht das System aus zwei Displays, einem Touchpanel zur Steuerung, einem lokalen PC für den Software-Codec sowie einem Gehäuse zum Kabelmanagement und mit Stromanschlüssen. Für diese Raumgröße wird ein Audiosystem mit Breitband-Deckenlautsprechern zur Klangverstärkung benötigt. Das TLS 725M bietet Funktionen zur direkten Raumbuchung über ein Touchpanel, einen Computer oder jedes Smartphone bzw. Tablet. Die Verbindung mit dem OCS 100C ermöglicht Raumautomation. Räume, die nicht genutzt werden, werden wieder freigegeben.

LISTE DER EXTRON-PRODUKTE

Cable Cubby 500	Einbaugehäuse für AV-Anschlüsse und Steckdosen	2
AC+USB 311	Modul mit Steckdose und USB-Stromanschlüssen für ein Cable Cubby-Gehäuse	2
DisplayPort Ultra-Kabel	Ultraflexibles DisplayPort-Kabel	1
HDMI Ultra-Kabel	Ultraflexible 4K High Speed-HDMI-Kabel	5
IN1804 DI	4K/60-Skalierer mit vier Eingängen für nahtlose Umschaltung	1
DTP T USW 233	Umschalter mit drei Eingängen und DTP-Sender	1
IPCP Pro 250	IP Link Pro-Steuerungsprozessor mit LinkLicense für Benutzeroberflächen	1
OCS 100C	Präsenzsensor - Deckenmontage	1
DMP 128 Plus C AT	DSP-Audioprozessor mit AEC und Dante	1
XPA U 1002-70V	Verstärker mit zwei Kanälen - 100 W bei 70 V	1
FF 220T	Flat Field-Breitbandlautsprecher mit 70 V-Transformator	2
TLS 725M	TouchLink-Raumbuchungspanel	1

FUNKTIONEN

Nutzen Sie Microsoft Teams mit dem Poly GC8-Controller zur Verbindung mit Ihren Kollegen
Mit Extron Control for Microsoft Teams Rooms ermöglicht die LinkLicense die exakte Steuerung von Beleuchtung und Jalousien sowie der Kamera und die Quellenauswahl über das Poly GC8
Neben seinem eleganten Erscheinungsbild bietet das Cable Cubby 500-Gehäuse einen einfachen Zugang zu Kabeln und Steckdosen sowie USB-Stromanschlüssen zum Aufladen
Geräte mit HDMI- und DisplayPort-Anschlüssen können leicht angeschlossen werden
Extrons DMP 128 Plus DSP-Prozessor und der XPA U 1002-70V-Verstärker werden für die Audioverarbeitung und Verstärkung genutzt
Die Raumautomation wird mit dem Präsenzsensor OCS 100C und dem IPCP Pro 250 von Extron aktiviert, um Display, Beleuchtung, Jalousien und Raumbuchung steuern zu können

Klicken Sie hier für ein größeres Bild

Bildergalerie des großen Raums. Der Link öffnet ein größeres Bild.

Bildergalerie des großen Raum-Diagramms. Der Link öffnet ein größeres Bild.

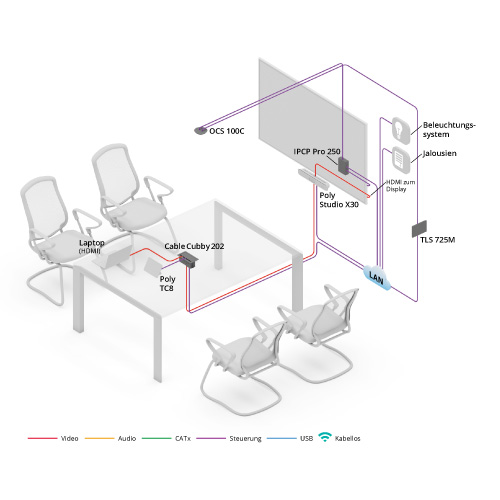

Meetingraum – Zoom Rooms mit Poly Studio X30 und Poly TC8

RAUMANFORDERUNGEN

Meetingräume mit Videokonferenzfunktion ermöglichen die interne Zusammenarbeit mit Kollegen an verschiedenen Standorten. Dieses System verwendet die Poly Studio X30-Videobar und den Poly TC8-Touchscreen, sodass die Teilnehmer mit nur einer Benutzeroberfläche alle Konferenzfunktionen des Zoom Rooms-Systems nutzen und auf die AV-Mediensteuerung zugreifen können. Unter dem Display ist eine Poly Studio X30 angebracht. Die Steuerungssignale werden von der Poly Studio X30 und Poly TC8 über einen Extron IPCP Pro 350-Steuerungsprozessor zur Automatisierung von Beleuchtung, Jalousien und Display gesendet.

LISTE DER EXTRON-PRODUKTE

OCS 100C	Präsenzsensor - Deckenmontage	1
IPCP Pro 250	IP Link Pro-Steuerungsprozessor*	1
Cable Cubby 202	Cable Cubby	1
TLS 725M	Raumbuchungspanel	1
*LinkLicense für Benutzeroberflächen ist nicht erforderlich

FUNKTIONEN

Einfache Verbindung von Geräten mit HDMI-Anschluss über den Poly TC8
Nutzen Sie Zoom Rooms mit der Poly Studio X30 und dem Poly TC8 zur Verbindung mit Ihrem Team
Die Quellenauswahl und Raumsteuerung erfolgen über die Zoom Rooms Native Room Controls-Anwendung auf der Poly Studio X30 und dem Poly TC8
Der Extron-Präsenzsensor OCS 100C aktiviert den IPCP Pro 250 von Extron, um das System automatisch zu starten und das Display über RS‑232 steuern zu können
Einfache Umschaltung zwischen lokaler Präsentation oder Videokonferenz über den Poly TC8
Einfache Integration mit Extron GlobalViewer Enterprise für ein komplettes AV-Bestandsmanagement

Klicken Sie hier für ein größeres Bild
