Geschlossene 3 Zoll Breitband-Deckenlautsprecher für eine hohe Signaltreue und einfache Installation
SF 3C LP und SF 3CT LP SoundField XD-Lautsprecher
Die SoundField XD-Deckenlautsprecher stehen für eine neue Dimension der Lautsprechertechnologie für professionelle AV-Anwendungen. Mit innovativen Materialien, modularer Bauweise und vielen einzigartigen Features ermöglichen diese Lautsprecher erhebliche Einsparungen und eine überragende Leistung. Wir haben die SoundField XD-Deckenlautsprecher von Grund auf neu entwickelt.
Der Extron SF 3C LP und SF 3CT LP sind 3 Zoll-Breitbandlautsprecher mit einem 4 Zoll tiefen Gehäuse aus Verbundmaterial für brandwehrende Deckeninstallationen. Sie eignen sich besonders für Deckeninstallationen mit eingeschränktem Platz durch Leitungen für Heizung, Lüftung und Klima, Rohre, Kabelkanäle oder andere Strukturen.
Das ideale Lautsprechergehäuse muss so konstruiert sein, dass stehende Wellen im Inneren und Resonanzen im Gehäuse selbst verhindert werden. Für die Verwendung in Plenum-Umgebungen sollte es außerdem leicht und zertifiziert sein. Mithilfe der Spritzgusstechnik konnte letztendlich ein Gehäuse aus brandwehrendem Verbundmaterial hergestellt werden, das alle diese Anforderungen erfüllt. Das Ergebnis ist ein stoßfestes, akustisch gedämpftes und leichtes Plenumgehäuse, das UL 2043-eingetragen ist.

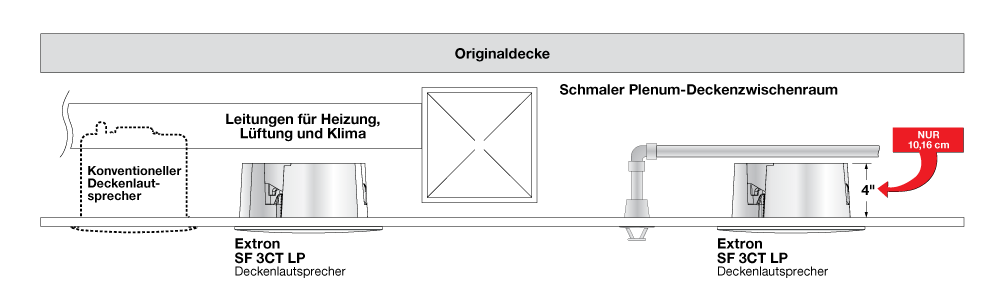

Abbildung 1 — SF 3CT LP in einem Plenum-Deckenzwischenraum
Zur direkten Montage oder Installation in zwei Arbeitsschritten
Die SF 3C LP- und SF 3CT LP-Deckenlautsprecher werden als Komplettversion geliefert und kann direkt im Ganzen oder aber in zwei einzelnen Arbeitsschritten installiert werden. Der komplette Lautsprecher kann als eigenständige Einheit von einem einzelnen Installateur eingebaut werden. Für größere Projekte mit mehreren Auftragnehmern können die Schallwand und das Lautsprechergehäuse getrennt montiert werden. So kann der Elektroinstallateur bereits im Rohbau das komplette Gehäuse installieren. Sobald die Baustelle sauber und abgesichert ist, kann der AV-Integrator die Schallwand und die Abdeckung des Lautsprechers anbringen.
Abbidlung 2 — SF 3CT LP-Gehäuse und Schallwand
Magnetisch befestigte Abdeckung im modernen Design
Die SoundField XD-Lautsprecher SF 3C LP und SF 3CT LP haben eine fein gelochte, runde Abdeckung mit einer schmalrandigen, abgerundeten Blende für eine dezente Installation an der Decke. Die Abdeckung wird magnetisch an der Frontplatte befestigt und rastet schnell und sicher in die richtige Position. Optional gibt es eine quadratische Abdeckung aus dem gleichen fein gelochten Metall und mit schmaler, abgerundeter Blende, sodass der Eigentümer, Architekt oder Innenausstatter eine zusätzliche Auswahlmöglichkeit zur Anpassung an die Einrichtung hat. Die Lautsprechergitter sind weiß und können der Umgebung entsprechend lackiert werden.
Die SF 3C LP- und SF 3CT LP-SoundField XD-Lautsprecher haben exklusive Opti-Torque™-Indikatorringe, die anzeigen, wenn die Schrauben der Sicherheitshalterungen ausreichend angezogen sind. So werden Schäden am Lautsprecher durch zu starkes Anziehen der Schrauben verhindert. Zieht der Installateur die Federbügel fest, rastet der rote Opti-Torque™-Indikatorring hörbar ein, sobald das richtige Drehmoment erreicht ist. Der rote Ring rutscht auf den Schaft des Schraubendrehers herunter und zeigt so an, dass genügend Kraft aufgewendet wurde.
Abbildung 6 — Opti-Torque-Indikatorring
Modulare V-Schienen und klappbare C-Ringe
Das vollkommen neu gestaltete Design der im Lieferumfang der SoundField XD-Lautsprecher SF 3C LP und SF 3CT LP enthaltenen C-Ringe und modularen V-Schienen vereinfacht den Einbau in eine Decke mit T-Schienen. Die V-Schienen bestehen aus zwei Teilen, die vor Ort zusammengesteckt werden. Die klappbaren C-Ringe wurden so gestaltet, dass sie einfacher anzubringen sind, sogar bei der Blindmontage in Trockenbauwände. Der Installateur führt den C-Ring durch die Aussparung am Lautsprecher, klappt ihn auseinander und bringt ihn in die gewünschte Position. Die gesamte Aussparung ist nun von einer durchgehenden Metallhalterung eingefasst, was eine sichere Befestigung an der Decke gewährleistet.
Abbildung 5 — V-SchieneAbbildung 6 — C-Ringe
Kabel-/Kabelkanalzugang
Durch die Platte für den Kabel-/Kabelkanalzugang können die Lautsprecherkabel mit oder ohne Kabelkanal in das Gehäuse eingeführt werden. Die Platte für den Kabel-/Kabelkanalzugang besitzt zwei Ausstanzungen für Kabelkanäle mit 12,7 mm, Litzen oder die Montage mit Klemmschrauben. Zwei Ausstanzungen ermöglichen die einfache Kaskadierung von Lautsprechern. Die Platte für den Kabel-/Kabelkanalzugang kann seitlich oder nach oben ausgerichtet werden. Die seitliche Ausrichtung ermöglicht die Einführung des Kabels/der Litze/des Kanals an der Seite des Gehäuses und vergrößert so nicht die Tiefe des Lautsprechers von 10,2 cm. Die Ausrichtung nach oben erlaubt die Blindmontage in Trockenbaudecken, wobei alle Kabel/Litzen/Kanäle das Gehäuse nach oben verlassen.
Montageausrichtung nach oben
Bringen Sie die Platte für den Kabel-/Kabelkanalzugang an
Montieren Sie den Lautsprecher in der Decke
Bringen Sie die Abdeckung an
Montageausrichtung zur Seite
Montieren Sie den Lautsprecher in der Decke
Bringen Sie die Platte für den Kabel-/Kabelkanalzugang an
Bringen Sie die Abdeckung an
Anwendungsbeispiel

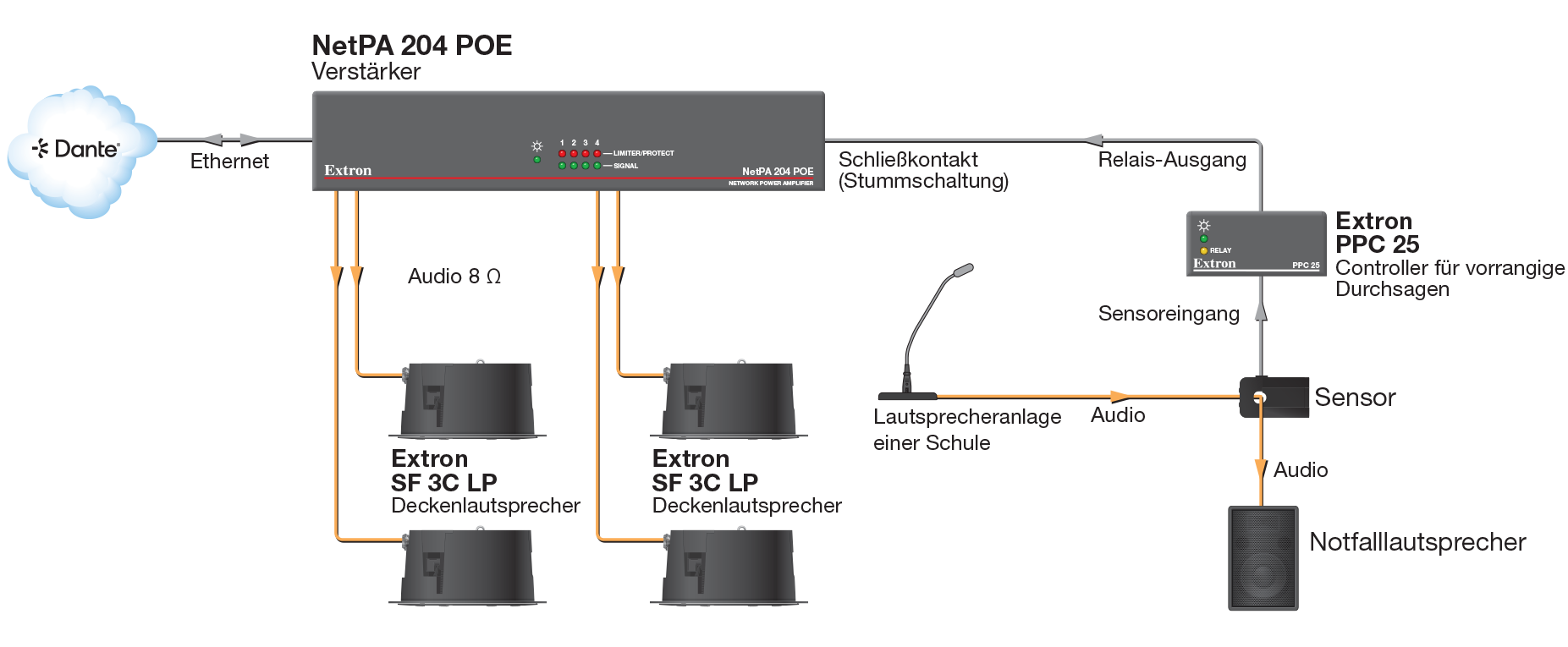

In dieser Schulanwendung wird das Programm-Audio von Dante-Quellen zum NetPA 204 POE geleitet und dort für eine optimale Wiedergabequalität verarbeitet. Das verstärkte Audio wird dann an die SF 3C LP-Deckenlautsprecher gesendet. Mithilfe der Schließkontaktverbindung am NetPA 204 POE kann am Relaisausgang eines PPC 25-Controllers für vorrangige Durchsagen das Programm-Audio vorübergehend stummgeschaltet werden, wenn díe öffentliche Lautsprecheranlage verwendet wird, um Live-Benachrichtigungen in einen Notfalllautsprecher zu übertragen.
